CATLine CAT 6 S

schleppkettenfähige CAT 6 Gigabit Ethernet Leitung mit UL/CSA Approbation

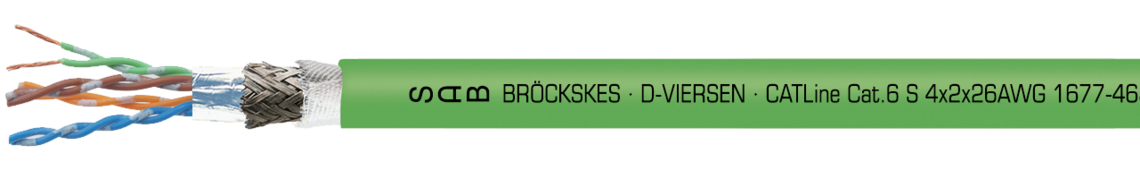

Aufdruck-Beispiel für CATLine CAT 6 S: SAB BRÖCKSKES · D-VIERSEN · CATLine Cat.6 S 4x2x26AWG 1677-4630 UL AWM Style 20549 80°C 300V CSA AWM I/II A/B 80°C 300V FT2 CE

Aufdruck-Beispiel für CATLine CAT 6 S: SAB BRÖCKSKES · D-VIERSEN · CATLine Cat.6 S 4x2x26AWG 1677-4630 UL AWM Style 20549 80°C 300V CSA AWM I/II A/B 80°C 300V FT2 CE

Anwendung

Diese CAT 6 Gigabit Ethernet Leitung mit UL/CSA Approbation ist bestens für den Schleppketteneinsatz geeignet. Das schleppkettentaugliche CAT 6 Kabel kann außerdem überall dort eingesetzt werden, wo raue, industrielle Bedingungen vorherrschen, z.B. hohe Temperaturen, Verunreinigungen durch Öle und Fette, aggressive Chemikalien oder Feuchtigkeit. Dies trifft besonders in der Automatisierung zu.

Besondere Merkmale

  • UL/CSA Approval
  • hoch-flexibel
  • schleppkettenfähig
  • EAC Zulassung

Zusatzinformationen

Auf Anfrage in +90°C

Aufbau

Leiter

blanke Cu-Litze, feindrähtig

Isolierhülle

Spezial-Polymer

Aderkennzeichnung

weiß-blau/blau, weiß-orange/orange, weiß-grün/grün, weiß-braun/braun

Verseilung

Adern paarig verseilt, Paare gemeinsam

Bewicklung

Vlies

Abschirmung

Alu-Folie

Abschirmung

Geflecht aus verzinnten Cu-Runddrähten

Bewicklung

Vlies

Mantelmaterial

PUR

Mantelfarbe

grün (ähnlich RAL 6018)

Technische Daten

Betriebsspitzenspannung

max. 90 V

Spannung UL/CSA

300 V

Prüfspannung

Ader/Ader: 1500 V

Ader/Schirm: 1200 V

Temperaturbereich

VDE nicht bewegt: -40°C/+70°C

VDE bewegt: -40°C/+70°C

UL/CSA: bis + 80°C

Mindestbiegeradius

fest verlegt: 5 x d

frei beweglich: 10 x d

dauerflexibel: 15 x d

Wellenwiderstand (100 MHz)

100Ω ± 10Ω, erfüllt die elektrischen und übertragungstechnischen Anforderungen bei Hochfrequenz in Anlehnung an EN 50288-5-2 / CAT 6

Halogenfreiheit

nach DIN VDE 0472 Teil 815 + IEC 60754-1

Brennverhalten

flammhemmend und selbstverlöschend nach IEC 60332-1 + EN 60332-1-2, UL Horizontal Flame Test FT2

Ölbeständigkeit

TMPU nach EN 50363-10-2

Flexibilität

sehr gut

Schadstofffrei

gemäß RoHS-Richtlinie der Europäischen Union

Abmessungen

Art.-Nr. Aderanzahl Querschnitt max. Ader-ø Außen-ø ± 5% Cu-Zahl Leitungsgewicht ca.
16774630 8 26 AWG 1,05 mm 7,1 mm 32 kg/km 57 kg/km
