SAB Kabel

SL 842 C

TPE/PUR-Motor-Feedbackleitung (Rückmeldeleitung) mit Cu-Gesamtabschirmung

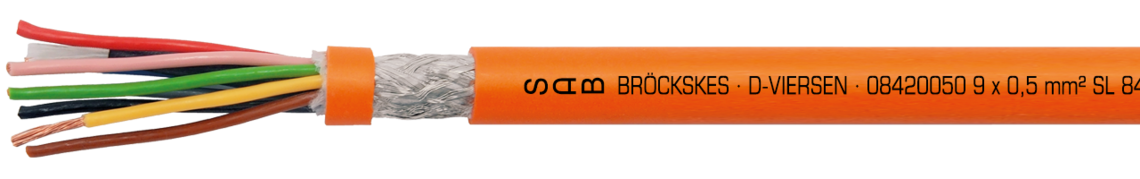

Aufdruck-Beispiel für SL 843 C 08420050: SAB BRÖCKSKES · D-VIERSEN · 08420050 9 x 0,5 mm2 SL 842 C 20 AWG/9c 08422009 AWM-Style 20233 80°C 300V CSA AWM I/II A/B 80°C 300V FT1 FT2 C

Aufdruck-Beispiel für SL 843 C 08420050: SAB BRÖCKSKES · D-VIERSEN · 08420050 9 x 0,5 mm2 SL 842 C 20 AWG/9c 08422009 AWM-Style 20233 80°C 300V CSA AWM I/II A/B 80°C 300V FT1 FT2 C

Anwendung

Diese geschirmte Rückmeldeleitung hat eine maximale Betriebsspitzenspannung von 500 V und ist für Resolver und Drehgeber geeignet. Die Motor-Feedback-Leitung verfügt darüber hinaus über eine sehr gute Wetterbeständigkeit und ist flammhemmend & selbstverlöschend nach IEC 60332-1-2, EN 60332-1-2, UL FT1 und CSA FT1 FT2.

Besondere Merkmale

  • UL + CSA approbiert
  • gute EMV-Eigenschaft
  • hohe Flexibilität
  • schleppkettenfähig
  • ölbeständig
  • hohe Standzeiten
  • adhäsionsfreie Verlegung
  • halogenfrei
  • Labs unkritisch (Labs = lackbenetzungsstörende Substanzen)
  • DESINA®-Farben

Zusatzinformationen

geeignet für Resolver und Drehgeber

Aufbau

Leiter

blanke Cu-Litze in Anlehnung an VDE 0812

Isolierhülle

TPE

Aderkennzeichnung

farbig

Verseilung

in Lagen

Abschirmung

je nach Abmessung: Paare mit verzinnten Cu-Runddrähten umflochten oder umlegt

Innenmantel

TPE über geschirmte Paare

Verseilung

Adern bzw. Paare gemeinsam in Lagen

Bewicklung

ein bzw. zwei Vliese

Abschirmung

Geflecht aus verzinnten Cu-Runddrähten

Bewicklung

Vlies

Mantelmaterial

PUR, TMPU nach EN 50363-10-2 + VDE 0207-363-10-2 mit matter Oberfläche

Mantelfarbe

orange (RAL 2003)

Leiter

blanke Cu-Litze in Anlehnung an VDE 0812

Isolierhülle

TPE

Aderkennzeichnung

farbig

Verseilung

in Lagen

Abschirmung

je nach Abmessung: Paare mit verzinnten Cu-Runddrähten umflochten oder umlegt

Innenmantel

TPE über geschirmte Paare

Verseilung

Adern bzw. Paare gemeinsam in Lagen

Bewicklung

ein bzw. zwei Vliese

Abschirmung

Geflecht aus verzinnten Cu-Runddrähten

Bewicklung

Vlies

Mantelmaterial

PUR, TMPU nach EN 50363-10-2 + VDE 0207-363-10-2 mit matter Oberfläche

Mantelfarbe

orange (RAL 2003)

Technische Daten

Betriebsspitzenspannung

max. 500 V

Spannung

UL/CSA: 300 V

Prüfspannung

Ader/Ader 2000 V

Ader/Schirm 2000 V

Mindestbiegeradius

fest verlegt: 5 x d

frei beweglich: 10 x d

dauerflexibel: 12 x d

Strahlenbeständigkeit

5 x 10⁷ cJ/kg

Temperaturbereich

DIN VDE nicht bewegt: -50/+90°C

DIN VDE bewegt: -40/+90°C

UL/CSA: bis +80°C

Brennverhalten

flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2,

UL FT1, CSA FT1, FT2

Ölbeständigkeit

sehr gut - TMPU nach EN 50363-10-2 + VDE 0207-363-10-2

Chem. Beständigkeit

gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc.

Wetterbeständigkeit

sehr gut

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Betriebsspitzenspannung

max. 500 V

Spannung

UL/CSA: 300 V

Prüfspannung

Ader/Ader 2000 V

Ader/Schirm 2000 V

Mindestbiegeradius

fest verlegt: 5 x d

frei beweglich: 10 x d

dauerflexibel: 12 x d

Strahlenbeständigkeit

5 x 10⁷ cJ/kg

Temperaturbereich

DIN VDE nicht bewegt: -50/+90°C

DIN VDE bewegt: -40/+90°C

UL/CSA: bis +80°C

Brennverhalten

flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2,

UL FT1, CSA FT1, FT2

Ölbeständigkeit

sehr gut - TMPU nach EN 50363-10-2 + VDE 0207-363-10-2

Chem. Beständigkeit

gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc.

Wetterbeständigkeit

sehr gut

Abmessungen

Art.-Nr. Beschreibung Abmessung Mantelfarbe Größter Einzeldraht ø Außen-ø Cu-Zahl Leitungsgewicht ca.
08420050Indramat9 x 0,50RAL 20030,16 mm8,8 ± 0,3 mm72,6 kg/km104 kg/km Artikel anfragen
Art.-Nr.
Beschreibung
Abmessung
Mantelfarbe
Größter Einzeldraht ø
Außen-ø
Cu-Zahl
Leitungsgewicht ca.
08420050
Indramat
9 x 0,50
RAL 2003
0,16 mm
8,8 ± 0,3 mm
72,6 kg/km
104 kg/km

Weitere Abmessungen und Farben auf Anfrage.
