SABdynamic 910 Control C

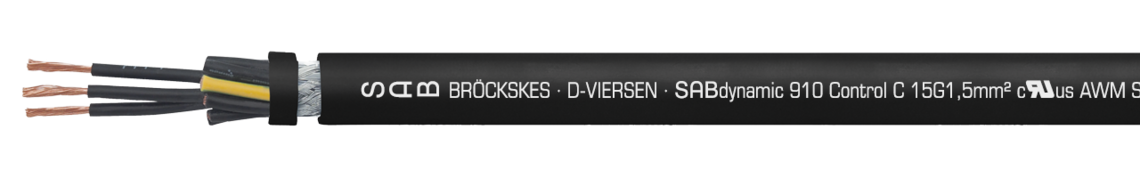

Dauerflexible, robotertaugliche SABIX®/PUR-Steuerleitung, robust, ölbeständig und flammwidrig mit nummerierten Adern und Cu-Gesamtabschirmung
Aufdruck-Beispiel: SAB BRÖCKSKES · D-VIERSEN · SABdynamic 910 Control 15G1,5mm² cULus AWM Style 21223 AWM I/II A/B 80°C 600V FT1 FT2 0911-1515 CE
Anwendung/Beschreibung
Produktvorteile
- cULus approbiert
- LABS unkritisch (LABS = lackbenetzungsstörende Substanzen)
- kapazitätsarm
- robotertauglich
- extrem breiter Temperatureinsatzbereich
- halogenfrei
- hohe Abriebfestigkeit
- geeignet für lange Verfahrwege
- kleiner Biegeradius
- kleiner Außendurchmesser
- gute EMV-Eigenschaften
- PFAS-frei
Aufbau
| Leiter | blanke Cu-Litze nach IEC 60228, VDE 0295, Klasse 6 |
|---|---|
| Isolierhülle | SABIX® |
| Aderkennzeichnung | schwarze Adern mit fortlaufendem Ziffernaufdruck nach EN 50334 + VDE 0293-334, ab 3 Adern ein grüngelber Schutzleiter |
| Verseilung | speziell abgestimmte Lagenverseilung mit einem Vlies über jeder Verseillage, ab 15 Adern in Bündeln verseilt |
| Abschirmung | Geflecht aus verzinnten Cu-Runddrähten |
| Bewicklung | Vlies |
| Mantelmaterial | PUR, mit matter Oberfläche |
| Mantelfarbe | schwarz (RAL 9005) |
blanke Cu-Litze nach IEC 60228, VDE 0295, Klasse 6
SABIX®
schwarze Adern mit fortlaufendem Ziffernaufdruck nach EN 50334 + VDE 0293-334, ab 3 Adern ein grüngelber Schutzleiter
speziell abgestimmte Lagenverseilung mit einem Vlies über jeder Verseillage, ab 15 Adern in Bündeln verseilt
Geflecht aus verzinnten Cu-Runddrähten
Vlies
PUR, mit matter Oberfläche
schwarz (RAL 9005)
Technische Daten
| Nennspannung | Uo/U 300/500 V |
|---|---|
| Spannung cULus | 600 V |
| Prüfspannung | Ader/Ader 2000 V Ader/Schirm 2000 V |
| Torsionszyklen | bis zu ± 180°/m > 10 Mio. bis zu ± 360°/m > 5 Mio. |
| Mindestbiegeradius | fest verlegt: 3 x d bewegt: ≤ 5 m 7,5 x d > 5 m 10 x d Biegezyklen: > 10 Mio. |
| Temperaturbereich | DIN VDE nicht bewegt: -50/+90 °C bewegt: -40/+90 °C
cULus: bis +80 °C |
| Halogenfreiheit | nach IEC 60754-1 + VDE 0482-754-1 |
| Brennverhalten | flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2, cULus FT1, FT2 |
| Ölbeständigkeit | sehr gut - TMPU nach EN 50363-10-2 + VDE 0207-363-10-2 |
| Chemische Beständigkeit | gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc. |
| Dauerflexibilität | sehr gut |
| UV-Beständigkeit | nach HD 605 |
| Ozonbeständigkeit | nach DIN EN 50396 |
| Salzwasserbeständig | nach UL 1309 |
| Schadstofffrei | gemäß RoHS-Richtlinie der Europäischen Union |
Uo/U 300/500 V
600 V
Ader/Ader 2000 V
Ader/Schirm 2000 V
bis zu ± 180°/m > 10 Mio.
bis zu ± 360°/m > 5 Mio.
fest verlegt: 3 x d
bewegt: ≤ 5 m 7,5 x d
> 5 m 10 x d
Biegezyklen: > 10 Mio.
DIN VDE
nicht bewegt: -50/+90 °C
bewegt: -40/+90 °C
cULus: bis +80 °C
nach IEC 60754-1 + VDE 0482-754-1
flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2, cULus FT1, FT2
sehr gut - TMPU nach EN 50363-10-2 + VDE 0207-363-10-2
gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc.
sehr gut
nach HD 605
nach DIN EN 50396
nach UL 1309
gemäß RoHS-Richtlinie der Europäischen Union
Abmessungen
| Art.-Nr. |
Aderzahl x Querschnitt |
Größter Einzeldraht ø |
Außen-ø ± 10% | Cu-Zahl |
Leitungs- gewicht ≈ | |
|---|---|---|---|---|---|---|
| L09110707 | 7 x 0,75 mm² | 0,16 mm | 7,7 mm | 68,2 kg/km | 96 kg/km | Artikel anfragen |
| L09110215 | 2 x 1,50 mm² | 0,16 mm | 6,2 mm | 42,3 kg/km | 61 kg/km | Artikel anfragen |
| L09110315 | 3 x 1,50 mm² | 0,16 mm | 6,5 mm | 57,6 kg/km | 76 kg/km | Artikel anfragen |
| L09111515 | 15 x 1,50 mm² | 0,16 mm | 16,3 mm | 296,2 kg/km | 403 kg/km | Artikel anfragen |
Querschnitt
Einzeldraht ø
± 10%
gewicht ≈
Weitere Abmessungen und Farben auf Anfrage.
