S 910 P

UL/CSA dauer-flexible TPE/PUR-Aderleitung

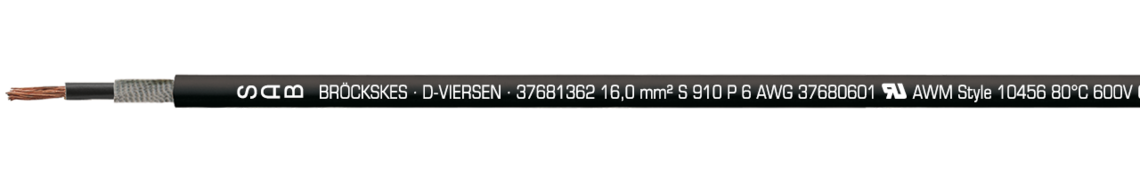

Aufdruck-Beispiel für S 910 P 37681362: SAB BRÖCKSKES · D-VIERSEN · 37681362 16,0 mm² S 910 P 6 AWG 37680601 UL AWM Style 10456 80°C 600V CSA AWM I/II A/B 80°C 1000V FT1 FT2 CE

Aufdruck-Beispiel für S 910 P 37681362: SAB BRÖCKSKES · D-VIERSEN · 37681362 16,0 mm² S 910 P 6 AWG 37680601 UL AWM Style 10456 80°C 600V CSA AWM I/II A/B 80°C 1000V FT1 FT2 CE

Anwendung/Beschreibung

Hochflexible Aderleitung (TPE/PUR) mit feinstdrähtigen Cu-Litzen und einem Mindestbiegeradius von 7,5 x d. Die UL/CSA Einzelader ist dauerflexibel und für den Einsatz in Schleppketten geeignet. Eingesetzt wird diese Aderleitung z.B. in der Handhabungs-, Förder- und Automatisierungstechnik. Auf Wunsch ist die hochflexible Einzelader auch mit grüngelber Isolierhülle erhältlich.

Produktvorteile

  • hochflexibel
  • UL/CSA Approbation
  • gute chemische Beständigkeit
  • hohe Abriebfestigkeit
  • halogenfrei

Zusatzinformationen

Leiterquerschnitte finden Sie in der nachfoltenden Tabelle.

Weitere Querschnitte sowie Farben können je nach Kundenwunsch angeboten werden.

Konstruktion

Leiter

blanke Cu-Litze nach IEC 60228, VDE 0295, Klasse 6

Isolierhülle

TPE, schwarz

Bewicklung

Vlies

Mantelmaterial

PUR, TMPU nach EN 50363-10-2 + VDE 0207-363-10-2 mit matter Oberfläche

Mantelfarbe

schwarz (RAL 9005)

Leiter

blanke Cu-Litze nach IEC 60228, VDE 0295, Klasse 6

Isolierhülle

TPE, schwarz

Bewicklung

Vlies

Mantelmaterial

PUR, TMPU nach EN 50363-10-2 + VDE 0207-363-10-2 mit matter Oberfläche

Mantelfarbe

schwarz (RAL 9005)

Technische Daten

Nennspannung

Uo/U 0,6/1 kV

Spannung

UL: 600 V

CSA: 1000 V

Mindestbiegeradius

dauerflexibel: 7,5 x d

Strahlenbeständigkeit

1 x 10⁷ cJ/kg

Temperaturbereich

DIN VDE nicht bewegt: -50/+90 °C

DIN VDE bewegt: -40/+90 °C

UL/CSA: bis +80°C

Halogenfreiheit

nach IEC 60754-1 + VDE 0482-754-1

Brennverhalten

flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2,

UL/CSA FT1, FT2

Ölbeständigkeit

sehr gut - TMPU nach EN 50363-10-2 + VDE 0207-363-10-2

Chem. Beständigkeit

gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc.

Dauerflexibilität

sehr gut

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Nennspannung

Uo/U 0,6/1 kV

Spannung

UL: 600 V

CSA: 1000 V

Mindestbiegeradius

dauerflexibel: 7,5 x d

Strahlenbeständigkeit

1 x 10⁷ cJ/kg

Temperaturbereich

DIN VDE nicht bewegt: -50/+90 °C

DIN VDE bewegt: -40/+90 °C

UL/CSA: bis +80°C

Halogenfreiheit

nach IEC 60754-1 + VDE 0482-754-1

Brennverhalten

flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2,

UL/CSA FT1, FT2

Ölbeständigkeit

sehr gut - TMPU nach EN 50363-10-2 + VDE 0207-363-10-2

Chem. Beständigkeit

gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc.

Dauerflexibilität

sehr gut

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Abmessungen

Art.-Nr. Nennquerschnitt Größter
Einzeldraht ø
AWG/MCM Außen-ø ± 5% Cu-Zahl Leitungs-
gewicht ≈
L376813401 x 4,00 mm²0,16 mm12 (224/34)6,6 mm38,4 kg/km69 kg/km Artikel anfragen
L376813601 x 6,00 mm²0,21 mm10 (186/32)7,5 mm57,6 kg/km94 kg/km Artikel anfragen
L376813611 x 10,00 mm²0,21 mm8 (320/32)8,4 mm96 kg/km138 kg/km Artikel anfragen
L376813621 x 16,00 mm²0,21 mm6 (512/32)9,9 mm153,6 kg/km206 kg/km Artikel anfragen
L376813631 x 25,00 mm²0,21 mm4 (798/32)11,1 mm240 kg/km296 kg/km Artikel anfragen
L376813641 x 35,00 mm²0,21 mm2 (1083/32)12,6 mm336 kg/km390 kg/km Artikel anfragen
L376813651 x 50,00 mm²0,31 mm1 (703/28)14,7 mm480 kg/km554 kg/km Artikel anfragen
L376813661 x 70,00 mm²0,31 mm2/0 (988/28)17 mm672 kg/km771 kg/km Artikel anfragen
L376813671 x 95,00 mm²0,31 mm3/0 (1340/28)20,4 mm912 kg/km1024 kg/km Artikel anfragen
L376813681 x 120,00 mm²0,31 mm4/0 (1680/28)23 mm1152 kg/km1318 kg/km Artikel anfragen
L376813691 x 150,00 mm²0,31 mm250 MCM (2122/28)25,7 mm1440 kg/km1649 kg/km Artikel anfragen
L376813701 x 185,00 mm²0,41 mm350 MCM (1472/26)27,6 mm1776 kg/km2020 kg/km Artikel anfragen
Art.-Nr.
Nennquerschnitt
Größter
Einzeldraht ø
AWG/MCM
Außen-ø ± 5%
Cu-Zahl
Leitungs-
gewicht ≈
L37681340
1 x 4,00 mm²
0,16 mm
12 (224/34)
6,6 mm
38,4 kg/km
69 kg/km
L37681360
1 x 6,00 mm²
0,21 mm
10 (186/32)
7,5 mm
57,6 kg/km
94 kg/km
L37681361
1 x 10,00 mm²
0,21 mm
8 (320/32)
8,4 mm
96 kg/km
138 kg/km
L37681362
1 x 16,00 mm²
0,21 mm
6 (512/32)
9,9 mm
153,6 kg/km
206 kg/km
L37681363
1 x 25,00 mm²
0,21 mm
4 (798/32)
11,1 mm
240 kg/km
296 kg/km
L37681364
1 x 35,00 mm²
0,21 mm
2 (1083/32)
12,6 mm
336 kg/km
390 kg/km
L37681365
1 x 50,00 mm²
0,31 mm
1 (703/28)
14,7 mm
480 kg/km
554 kg/km
L37681366
1 x 70,00 mm²
0,31 mm
2/0 (988/28)
17 mm
672 kg/km
771 kg/km
L37681367
1 x 95,00 mm²
0,31 mm
3/0 (1340/28)
20,4 mm
912 kg/km
1024 kg/km
L37681368
1 x 120,00 mm²
0,31 mm
4/0 (1680/28)
23 mm
1152 kg/km
1318 kg/km
L37681369
1 x 150,00 mm²
0,31 mm
250 MCM (2122/28)
25,7 mm
1440 kg/km
1649 kg/km
L37681370
1 x 185,00 mm²
0,41 mm
350 MCM (1472/26)
27,6 mm
1776 kg/km
2020 kg/km

Weitere Abmessungen und Farben auf Anfrage.
