CATLine CAT 6 RT
schleppkettenfähige, robotertaugliche CAT 6 Gigabit Ethernet Leitung mit UL/CSA Approbation

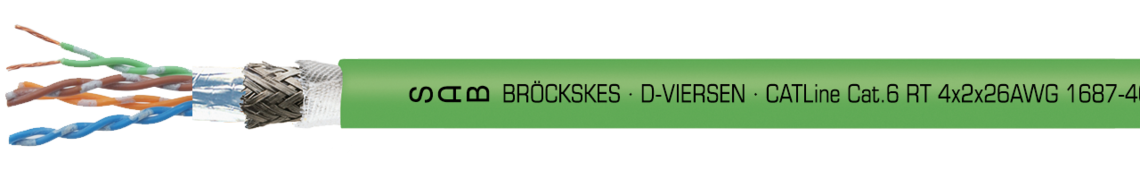

Aufdruck-Beispiel für CATLine CAT 6 RT: SAB BRÖCKSKES · D-VIERSEN · CATLine Cat.6 RT 4x2x26AWG 1687-4630 UL AWM Style 20549 80°C 300V CSA AWM I/II A/B 80°C 300V FT2 CE
Anwendung/Beschreibung
Schleppkettenfähige, robotertaugliche CAT 6 Ethernet Leitung für den Einsatz unter rauen, industriellen Bedingungen, z.B. hohen Temperaturen, Verunreinigungen mit Ölen und Fetten, aggressiven Chemikalien oder Feuchtigkeit. Die torsionsfähige CAT 6 Leitung mit UL AWM Style 20549 ist besonders für den Einsatz in der Automatisierung geeignet.
Produktvorteile
- UL/CSA approbiert
- schleppkettenfähig
- robotertauglich
- halogenfrei
- flammhemmend und selbstverlöschend
- sehr gute Ölbeständigkeit
- gut gegen aggressive Chemikalien
Zusatzinformationen
- auf Anfrage in +90°C
- auch als konfektionierte Leitung z.B. mit M12 / RJ45 Stecker möglich
Konstruktion
| Abmessung | 4 x 2 x 26 AWG |
|---|---|
| Leiter | blanke Cu-Litze, feindrähtig |
| Isolierhülle | Spezial-Polymer |
| Aderkennzeichnung | weiß-blau/blau, weiß-orange/orange, weiß-grün/grün, weiß-braun/braun |
| Verseilung | Adern paarig verseilt, Paare gemeinsam |
| Bewicklung | Vlies |
| Abschirmung | Alu-Folie und Geflecht aus verzinnten Cu-Runddrähten |
| Bewicklung | Vlies |
| Mantelmaterial | PUR |
| Mantelfarbe | grün (ähnlich RAL 6018) |
4 x 2 x 26 AWG
blanke Cu-Litze, feindrähtig
Spezial-Polymer
weiß-blau/blau, weiß-orange/orange, weiß-grün/grün, weiß-braun/braun
Adern paarig verseilt, Paare gemeinsam
Vlies
Alu-Folie und Geflecht aus verzinnten Cu-Runddrähten
Vlies
PUR
grün (ähnlich RAL 6018)
Technische Daten
| Betriebsspitzenspannung | max. 90 V |
|---|---|
| Spannung UL/CSA | 300 V |
| Prüfspannung | Ader/Ader: 2000 V Ader/Schirm: 2000 V |
| Mindestbiegeradius | fest verlegt: 5 x d frei beweglich: 10 x d dauerflexibel: 15 x d |
| Torsionswinkel | bis zu ± 180°/m |
| Temperaturbereich | VDE nicht bewegt: -40°C/+70°C VDE bewegt: -40°C/+70°C UL/CSA: bis + 80°C |
| Halogenfreiheit | nach IEC 60754-1 + VDE 0482-754-1 |
| Brennverhalten | flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2 UL Horizontal Flame Test FT2 |
| Ölbeständigkeit | TMPU nach EN 50363-10-2 + VDE 0207-363-10-2 |
| Wellenwiderstand (100 MHz) | 100Ω ± 10Ω, erfüllt die elektrischen und übertragungstechnischen Anforderungen bei Hochfrequenz in Anlehnung an EN 50288-5-2 / CAT 6 |
| Flexibilität | sehr gut |
| UL Style | 20549 |
| Anwendung | für EtherCAT- und EtherNET/IP-Anwendungen geeignet |
| Schadstofffrei | gemäß RoHS-Richtlinie der Europäischen Union |
max. 90 V
300 V
Ader/Ader: 2000 V
Ader/Schirm: 2000 V
fest verlegt: 5 x d
frei beweglich: 10 x d
dauerflexibel: 15 x d
bis zu ± 180°/m
VDE nicht bewegt: -40°C/+70°C
VDE bewegt: -40°C/+70°C
UL/CSA: bis + 80°C
nach IEC 60754-1 + VDE 0482-754-1
flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2
UL Horizontal Flame Test FT2
TMPU nach EN 50363-10-2 + VDE 0207-363-10-2
100Ω ± 10Ω, erfüllt die elektrischen und übertragungstechnischen Anforderungen
bei Hochfrequenz in Anlehnung an EN 50288-5-2 / CAT 6
sehr gut
20549
für EtherCAT- und EtherNET/IP-Anwendungen geeignet
gemäß RoHS-Richtlinie der Europäischen Union
Abmessungen
| Art.-Nr. | Abmessung | max. Ader-ø | Außen-ø ± 5% | Cu-Zahl |
Leitungs- gewicht ≈ | |
|---|---|---|---|---|---|---|
| 16874630 | 4 x 2 x 26 AWG | 1,05 mm | 7,1 mm | 32 kg/km | 57 kg/km | Artikel anfragen |
gewicht ≈
Weitere Abmessungen und Farben auf Anfrage.
