SAB Kabel

TR 600 black

Typ TC, MTW und WTTC, UV- und ölbeständiges, flexibles Tray Cable und Machine-Tool Cable mit schwarzen Adern

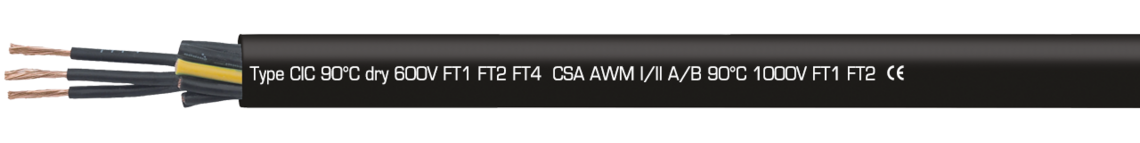

Aufdruck-Beispiel für TR 600 black:  SAB BRÖCKSKES · D-VIERSEN · TR 600 black 16 AWG/37c 02841612 TFFN (UL) Type TC-ER 90°C 600V, Oil Resistant I, Sunlight Resistant, Direct Burial, FT4 (UL) WTTC
90°C 1000V (UL) MTW 16 AWG/12c 600V flexing AWM Style 21179 600V c(UL) Type CIC 90°C dry 600V FT1 FT2 FT4 CSA AWM I/II A/B 90°C 1000V FT1 FT2 CE

Aufdruck-Beispiel für TR 600 black: SAB BRÖCKSKES · D-VIERSEN · TR 600 black 16 AWG/37c 02841612 TFFN (UL) Type TC-ER 90°C 600V, Oil Resistant I, Sunlight Resistant, Direct Burial, FT4 (UL) WTTC 90°C 1000V (UL) MTW 16 AWG/12c 600V flexing AWM Style 21179 600V c(UL) Type CIC 90°C dry 600V FT1 FT2 FT4 CSA AWM I/II A/B 90°C 1000V FT1 FT2 CE

Anwendung

Dieses Tray Cable und Machine Tool Cable ist UV- und ölbeständig und flexibel. Diese Leitung mit NFPA 79 für Industrieanlagen ist geeignet für den Einsatz an Werkzeugmaschinen, Steuergeräten und Fließ- und Montagebändern.

Besondere Merkmale

  • Flexible Leitungen für den Einsatz als Tray Cable
  • ölbeständig
  • UV-Beständig
  • NFPA 79 für Industrieanlagen
  • WTTC Zulassung
  • WTTC: UL Subject 2277
  • TC: UL Standard 1277
  • (UL)/(cUL) approbiert
  • EAC Zulassung

Aufbau

Leiter

blanke Cu-Litze in Anlehnung an IEC 60228, VDE 0295 Klasse 5 +

UL Standard 758 Tabelle 5.1 + UL 1581 Tabelle 20.1

Isolierhülle

Spezial-PVC/Nylon

Aderkennzeichnung

schwarze Adern mit fortlaufendem, weißem Ziffernaufdruck, ab 3 Adern ein grüngelber Schutzleiter

Verseilung

in Lagen

Mantelmaterial

speziell UV- und ölbeständiges PVC

Mantelfarbe

schwarz (RAL 9005)

Technische Daten

Spannung

UL-AWM/(UL)/c(UL): 600 V

(UL) WTTC/CSA-AWM: 1000 V

Prüfspannung

AWG 18-10 = 6000 V

AWG 8-2 = 7500 V

Mindestbiegeradius

fest verlegt:

< 12 mm = 3 x d

> 12 mm = 4 x d



frei beweglich:

< 12 mm = 5 x d

> 12 mm = 6 x d

Strahlenbeständigkeit

8 x 10^7 cJ/kg

Temperatur

UL-AWM: bis +105°C

UL-AWM nicht bewegt: -25°C

(UL)/c(UL)/CSA-AWM: bis +90°C

Brennverhalten

(UL) FT4 + c(UL) FT1, FT2, FT4 + CSA FT1, FT2

Ölbeständigkeit I

ja

UV-Beständigkeit

ja

Exposed Runs

ja

Direct Burial

ja

Machinery Area

ja

Abmessungen

Art.-Nr.
Aderzahl x Querschnitt
Größter Einzeldraht ø
Außen-ø ± 5%
Cu-Zahl
Leitungsgewicht ca.
02841803
3 x 18 AWG
0,21 mm
7,7 mm
28,8 kg/km
83 kg/km
02841804
4 x 18 AWG
0,21 mm
8,3 mm
38,4 kg/km
99 kg/km
02841805
5 x 18 AWG
0,21 mm
9 mm
48 kg/km
118 kg/km
02841807
7 x 18 AWG
0,21 mm
9,8 mm
67,2 kg/km
146 kg/km
02841809
9 x 18 AWG
0,21 mm
11,9 mm
86,4 kg/km
194 kg/km
02841812
12 x 18 AWG
0,21 mm
12,5 mm
115,2 kg/km
227 kg/km
02841816
16 x 18 AWG
0,21 mm
14,6 mm
153,6 kg/km
310 kg/km
02841818
18 x 18 AWG
0,21 mm
15,3 mm
172,8 kg/km
343 kg/km
02841819
19 x 18 AWG
0,21 mm
15,3 mm
182,4 kg/km
352 kg/km
02841825
25 x 18 AWG
0,21 mm
18,1 mm
240 kg/km
450 kg/km
02841827
27 x 18 AWG
0,21 mm
18,1 mm
259,2 kg/km
476 kg/km
02841837
37 x 18 AWG
0,21 mm
20,1 mm
355,2 kg/km
620 kg/km
28041850
50 x 18 AWG
0,21 mm
24,6 mm
480 kg/km
868 kg/km
02841603
3 x 16 AWG
0,26 mm
8,3 mm
43,2 kg/km
103 kg/km
02841604
4 x 16 AWG
0,26 mm
9 mm
57,6 kg/km
123 kg/km
02841605
5 x 16 AWG
0,26 mm
9,8 mm
72 kg/km
148 kg/km
02841607
7 x 16 AWG
0,26 mm
10,7 mm
100,8 kg/km
186 kg/km
02841608
8 x 16 AWG
0,26 mm
12,3 mm
115,2 kg/km
222 kg/km
02841609
9 x 16 AWG
0,26 mm
13,1 mm
129,6 kg/km
248 kg/km
02841612
12 x 16 AWG
0,26 mm
14,5 mm
172,8 kg/km
313 kg/km
02841616
16 x 16 AWG
0,26 mm
16 mm
230,4 kg/km
397 kg/km
02841618
18 x 16 AWG
0,26 mm
16,8 mm
259,2 kg/km
439 kg/km
02841619
19 x 16 AWG
0,26 mm
16,8 mm
273,6 kg/km
453 kg/km
02841625
25 x 16 AWG
0,26 mm
19,9 mm
360 kg/km
581 kg/km
02841627
27 x 16 AWG
0,26 mm
19,9 mm
388,8 kg/km
616 kg/km
02841637
37 x 16 AWG
0,26 mm
23,3 mm
532,8 kg/km
862 kg/km
02841641
41 x 16 AWG
0,26 mm
25 mm
590,4 kg/km
957 kg/km
02841650
50 x 16 AWG
0,26 mm
27,1 mm
720 kg/km
1126 kg/km
02841661
61 x 16 AWG
0,26 mm
28,8 mm
878,4 kg/km
1336 kg/km
02841403
3 x 14 AWG
0,26 mm
9,2 mm
72 kg/km
138 kg/km
02841404
4 x 14 AWG
0,26 mm
10 mm
96 kg/km
168 kg/km
02841405
5 x 14 AWG
0,26 mm
10,9 mm
120 kg/km
202 kg/km
02841407
7 x 14 AWG
0,26 mm
11,9 mm
168 kg/km
258 kg/km
02841409
9 x 14 AWG
0,26 mm
15,4 mm
216 kg/km
362 kg/km
02841412
12 x 14 AWG
0,26 mm
16,1 mm
288 kg/km
434 kg/km
02841418
18 x 14 AWG
0,26 mm
18,8 mm
432 kg/km
613 kg/km
02841425
25 x 14 AWG
0,26 mm
23,5 mm
600 kg/km
878 kg/km
02841203
3 x 12 AWG
0,31 mm
10,5 mm
115,2 kg/km
194 kg/km
02841204
4 x 12 AWG
0,31 mm
11,4 mm
153,6 kg/km
238 kg/km
02841205
5 x 12 AWG
0,31 mm
12,5 mm
192 kg/km
289 kg/km
02841207
7 x 12 AWG
0,31 mm
14,4 mm
268,8 kg/km
394 kg/km
02841003
3 x 10 AWG
0,31 mm
12,4 mm
172,8 kg/km
279 kg/km
02841004
4 x 10 AWG
0,31 mm
14,2 mm
230,4 kg/km
366 kg/km
02841005
5 x 10 AWG
0,31 mm
15,6 mm
288 kg/km
443 kg/km
02841007
7 x 10 AWG
0,31 mm
17 mm
403,2 kg/km
573 kg/km
02840804
4 x 8 AWG
0,41 mm
18,1 mm
337,9 kg/km
579 kg/km
02840805
5 x 8 AWG
0,41 mm
19,9mm
422,4 kg/km
716 kg/km
02840604
4 x 6 AWG
0,41 mm
22,8 mm
541,4 kg/km
908 kg/km
02840605
5 x 6 AWG
0,41 mm
25,1 mm
676,8 kg/km
1099 kg/km
02840404
4 x 4 AWG
0,41 mm
27,4 mm
844,8 kg/km
1361 kg/km
02840405
5 x 4 AWG
0,41 mm
30,3 mm
1056 kg/km
1656 kg/km
02840204
4 x 2 AWG
0,41 mm
31,5 mm
1305,6 kg/km
1928 kg/km
02840205
5 x 2 AWG
0,41 mm
34,9 mm
1632 kg/km
2344 kg/km
