T999

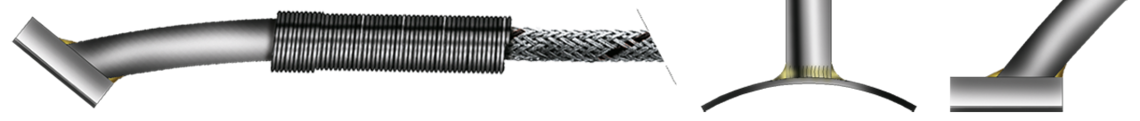

Oberflächen-Thermoelement

Oberflächen-Thermoelement

Oberflächen-Thermoelement

Anwendung/Beschreibung

Oberflächen-Temperaturfühler für die Temperaturüberwachung an Rohrleitungen, allgemein an zylin­drischen Abmessungen sowie kunststoffverarbeitenden Maschinen. Der Oberflächen-Temperaturfühler Typ K, Typ J oder andere Thermopaare nach Kundenwunsch wird über die Rohrschelle befestigt.

Zusatzinformationen

  • Auch als Type K, T oder L in den Klassen 1 oder 2 erhältlich.
  • Einzelne Parameter, z.B. Anschlussleitung, Doppel-Thermoelement, Radius oder Leitungsende, können auf Anfrage ergänzt oder verändert werden.

Konstruktion

Thermopaar

Folgende Thermopaar-Typen können je nach Einsatzzweck gewählt werden:

- Klasse 2

- 1 x Typ J

- 1 x Typ K

- andere Thermopaare - nach Kundenanforderung

Messstelle

Form B, verschweißte Messstelle

Werkstoff

1.4571

Nennlänge

- 38 mm

- andere Nennlängen - nach Kundenanforderung

Durchmesser

Ø 6,0 mm

Festes Zubehör

- Blech 15 x 30 mm, Radius: 28 mm

- anderes Zubehör - nach Kundenanforderung

Temperaturbereich

+ 400°C

Anschlussleitung

- Thermoleitung Litze/GLS/GLS/VA-Geflecht +400°C

- Thermoleitung Litze/PFA/GLS/VA-Geflecht +250°C

- andere Anschlussleitungen - nach Kundenanforderung

siehe auch Übersicht Anschlussleitungen für Thermoelemente

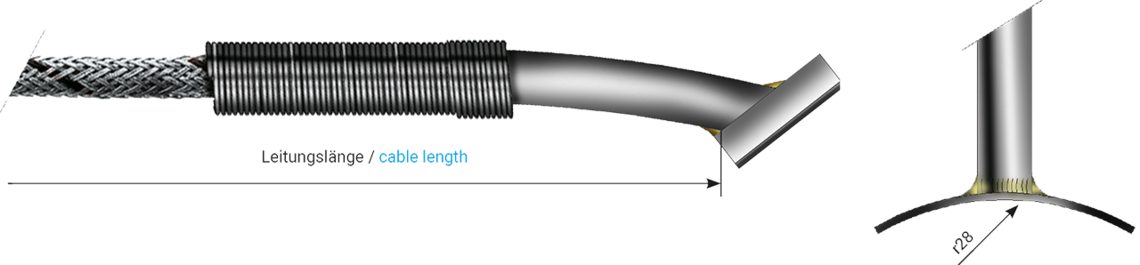

Leitungslänge

Die Länge der Anschlussleitung kann frei gewählt werden. Bitte in m angeben.

Anschlussende

- Miniaturstecker

- Standardstecker

- Miniaturkupplung

- Clipse

- blank isoliert

- Lemo-Stecker Typ - nach Kundenanforderung

- Lemo-Kupplung Typ - nach Kundenanforderung

- andere Leitungsenden - nach Kundenanforderung

Thermopaar

Folgende Thermopaar-Typen können je nach Einsatzzweck gewählt werden:

- Klasse 2

- 1 x Typ J

- 1 x Typ K

- andere Thermopaare - nach Kundenanforderung

Messstelle

Form B, verschweißte Messstelle

Werkstoff

1.4571

Nennlänge

- 38 mm

- andere Nennlängen - nach Kundenanforderung

Durchmesser

Ø 6,0 mm

Festes Zubehör

- Blech 15 x 30 mm, Radius: 28 mm

- anderes Zubehör - nach Kundenanforderung

Temperaturbereich

+ 400°C

Anschlussleitung

- Thermoleitung Litze/GLS/GLS/VA-Geflecht +400°C

- Thermoleitung Litze/PFA/GLS/VA-Geflecht +250°C

- andere Anschlussleitungen - nach Kundenanforderung

siehe auch Übersicht Anschlussleitungen für Thermoelemente

Leitungslänge

Die Länge der Anschlussleitung kann frei gewählt werden. Bitte in m angeben.

Anschlussende

- Miniaturstecker

- Standardstecker

- Miniaturkupplung

- Clipse

- blank isoliert

- Lemo-Stecker Typ - nach Kundenanforderung

- Lemo-Kupplung Typ - nach Kundenanforderung

- andere Leitungsenden - nach Kundenanforderung
