Schnellkupplung-Thermoelement
Anwendung/Beschreibung

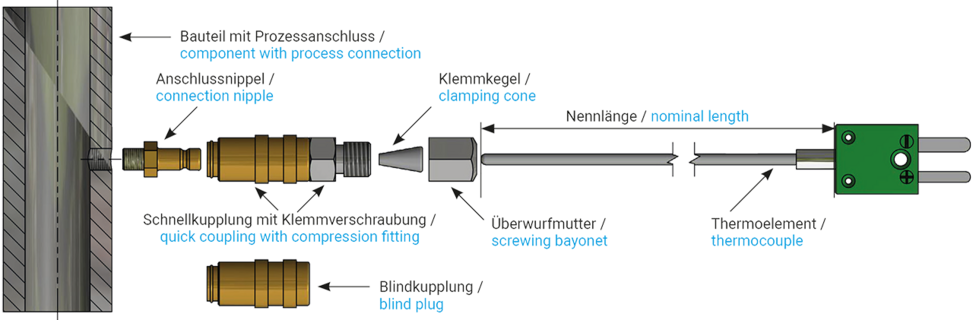

Besonders geeignet zum Erfassen der Temperatur in Rohrleitungssystemen. Die Schnellkupplung ermöglicht das Austauschen der Thermoelemente mit wenigen Handgriffen, ohne dabei das geschlossene System zu stark zu beeinflussen. Optional kann mit einem Blindverschluss das System wieder verschlossen werden. Positionierung des Mantelthermoelementes findet mittels Klemmverschraubung statt. Der Einschraub Fitting M5x1 ist mit integrierter Dichtmasse versehen.
Zusatzinformationen
Auch als Kombination von Thermoelementen und Leitungen erhältlich!
Mantel-Thermoelement bitte bei “Temperaturmessung im universellen Einsatz - Mantel-Thermoelement mit Stecker” auswählen.
Konstruktion
| Thermopaar | Folgende Thermopaar-Typen können je nach Einsatzzweck gewählt werden: - 1 x Typ J - 1 x Typ K - andere Thermopaare nach Kundenanforderung |
|---|---|
| Manteldurchmesser | - 1,5 mm - 3,0 mm |
| Nennlänge | Kann nach Kundenwunsch frei gewählt und in mm angegeben werden. |
| Anschlussende | - Miniaturstecker - Miniaturkupplung - Standardstecker - Standardkupplung - freie Enden in mm - nach Kundenanforderung - andere Anschlussenden |
| Auf Wunsch möglich | mit Chargenzeugnis und Chargenkennzeichnung |
Folgende Thermopaar-Typen können je nach Einsatzzweck gewählt werden:
- 1 x Typ J
- 1 x Typ K
- andere Thermopaare nach Kundenanforderung
- 1,5 mm
- 3,0 mm
Kann nach Kundenwunsch frei gewählt und in mm angegeben werden.
- Miniaturstecker
- Miniaturkupplung
- Standardstecker
- Standardkupplung
- freie Enden in mm - nach Kundenanforderung
- andere Anschlussenden
mit Chargenzeugnis und Chargenkennzeichnung
Konfigurationsbeispiele
| Art.-Nr. | Bezeichnung | |
|---|---|---|
| T027-058-800 | Anschlussnippel M5x1 | Artikel anfragen |
| T027-058-122 | Schnellkupplung für Ø 1,5 mm MTE | Artikel anfragen |
| T027-058-799 | Schnellkupplung für Ø 3,0 mm MTE | Artikel anfragen |
| T027-058-156 | Blindkupplung | Artikel anfragen |
Weitere Konfigurationen auf Anfrage möglich.
