Mantel-Thermoelement / Einstech-Thermoelement mit Stecker

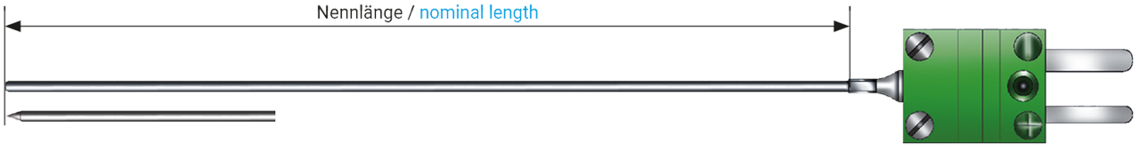

Mantel-Thermoelement mit Steckverbinder
Anwendung/Beschreibung
Dieses Mantel-Thermoelement mit Stecker bzw. Einstech-Thermoelement ist durch seine Bauform und hohe Temperaturbeständigkeit vielseitig einsetzbar. Durch seine schlanke Bauform und dem flexiblen Mantelmaterial kann der Fühler auch in schwer zugänglichen Positionen verbaut werden. In Verbindung mit einer entsprechenden Klemmverschraubung kann das Thermoelement einfach eingebaut werden.
Das Einstech-Thermoelement mit Stecker ist besonders zum Erfassen der Temperatur in Testfahrzeugen im Fahrzeuginnenraum geeignet. Durch leichten Druck kann das Thermoelement z.B. in Sitze oder Nackenstützen zur Erfassung der Temperatur eingebracht werden.
Zusatzinformationen
Auch als Einstech-Thermoelement mit Stecker erhältlich!
Konstruktion
| Thermopaar | Folgende Thermopaar-Typen können je nach Einsatzzweck gewählt werden: - 1 x Typ J - 2 x Typ J - 1 x Typ K - 2 x Typ K - andere Thermopaare - nach Kundenanforderung |
|---|---|
| Manteldurchmesser | - 0,25 mm - 0,50 mm - 0,64 mm - 0,75 mm - 1,00 mm - 1,50 mm - 2,00 mm - 3,00 mm - 4,50 mm - 6,00 mm - andere Manteldurchmesser - nach Kundenanforderung |
| Mantelwerkstoff | - 1.4541 (+800°C) - 2.4816 (+1100°C) - andere Mantelwerksstoffe - nach Kundenanforderung |
| Anschlussende | - Miniaturstecker - Miniaturkupplung - Standardstecker - Standardkupplung - freie Enden - in mm angeben - andere Leitungsenden - nach Kundenanforderung |
| Ausführungsarten der Messspitze | - Klasse 1, Form A, isolierte Messspitze - Klasse 1, Form B, verschweißte Messspitze |
| Nennlänge | Kann nach Kundenwunsch frei gewählt und in mm angegeben werden. |
| Auf Wunsch möglich | - mit Chargenzeugnis und Chargenkennzeichnung - Dakks-Kalibrierung auf Anfrage - Zubehör (fest) - auf Kundenanforderung |
Folgende Thermopaar-Typen können je nach Einsatzzweck gewählt werden:
- 1 x Typ J
- 2 x Typ J
- 1 x Typ K
- 2 x Typ K
- andere Thermopaare - nach Kundenanforderung
- 0,25 mm
- 0,50 mm
- 0,64 mm
- 0,75 mm
- 1,00 mm
- 1,50 mm
- 2,00 mm
- 3,00 mm
- 4,50 mm
- 6,00 mm
- andere Manteldurchmesser - nach Kundenanforderung
- 1.4541 (+800°C)
- 2.4816 (+1100°C)
- andere Mantelwerksstoffe - nach Kundenanforderung
- Miniaturstecker
- Miniaturkupplung
- Standardstecker
- Standardkupplung
- freie Enden - in mm angeben
- andere Leitungsenden - nach Kundenanforderung
- Klasse 1, Form A, isolierte Messspitze
- Klasse 1, Form B, verschweißte Messspitze
Kann nach Kundenwunsch frei gewählt und in mm angegeben werden.
- mit Chargenzeugnis und Chargenkennzeichnung
- Dakks-Kalibrierung auf Anfrage
- Zubehör (fest) - auf Kundenanforderung
Konfigurationsbeispiele
| Art.-Nr. | Typ | ø | Nennlänge | Werkstoff | Anschlussende | Besonderheit | |
|---|---|---|---|---|---|---|---|
| T302-051-218 | K | 0,50 mm | 100 mm | 2.4816 | Miniaturstecker | ohne Spitze | Artikel anfragen |
| T302-046-275 | K | 1,00 mm | 100 mm | 2.4816 | Miniaturstecker | ohne Spitze | Artikel anfragen |
| T302-043-185 | K | 1,50 mm | 100 mm | 1.4541 | Miniaturstecker | mit Spitze | Artikel anfragen |
Weitere Konfigurationen auf Anfrage möglich.
