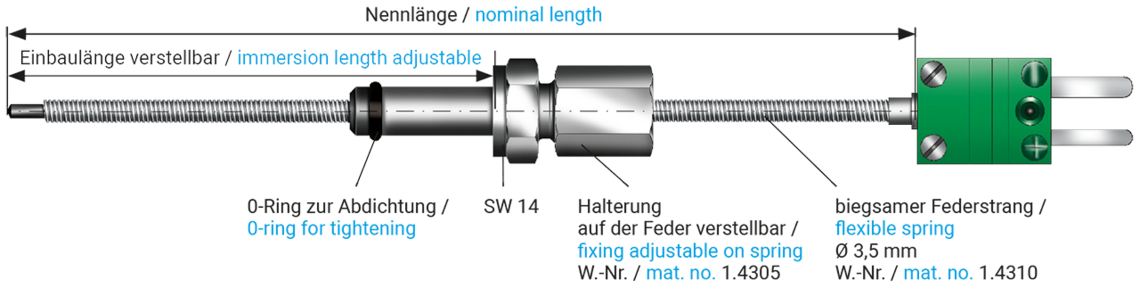

Peilstab-Thermoelement
Peilstab-Thermoelement
Anwendung/Beschreibung
Dieses Peilstab-Thermoelement ist besonders geeignet zum Messen der Temperatur im Motoröl. Der Peilstab kann einfach anstatt des normalen Ölmess-Peilstabes eingefügt werden. Die verstellbare Halterung dichtet die Öffnung ab, sodass während des Betriebs kein Öl austreten kann. Über die Halterung kann die Länge, in der der Peilstab eingeführt werden soll, frei definiert werden.
Produktvorteile
- Durch eine verstellbare Eintauchtiefe ist der Einsatz an den verschiedensten Motorentypen möglich!
- Andere Abdichtungs-Ø auf Anfrage möglich!
Zusatzinformationen
Temperaturbereich des Fühlers: 0°C bis +200°C
Grenzabweichung: Klasse 1
Bitte beachten Sie, dass die Temperaturbeständigkeit des Fühlers durch den schwächsten Parameter bestimmt wird.
Auch als PT100 erhältlich!
Konstruktion
| Thermopaar | Folgende Thermopaar-Typen können je nach Einsatzzweck gewählt werden: - 1 x Typ K - andere Thermopaare - nach Kundenanforderung |
|---|---|
| Ausführungsarten der Messspitze | - Klasse 1, Form A, isolierte Messspitze - Klasse 1, Form B, verschweißte Messspitze |
| Federdurchmesser | 3,5 mm |
| Werkstoff der Feder | 1.4571 |
| Nennlänge | Kann nach Kundenwunsch frei gewählt und in mm angegeben werden. |
| Anschlussende | - Miniaturstecker - Miniaturkupplung - Standardstecker - Standardkupplung - freie Enden in mm - nach Kundenanforderung - andere Anschlussende |
| Zubehör | verstellbare Halterung abdichtend auf Ø ___ mm - nach Kundenanforderung |
| Auf Wunsch möglich | mit Chargenzeugnis und Chargenkennzeichnung |
Folgende Thermopaar-Typen können je nach Einsatzzweck gewählt werden:
- 1 x Typ K
- andere Thermopaare - nach Kundenanforderung
- Klasse 1, Form A, isolierte Messspitze
- Klasse 1, Form B, verschweißte Messspitze
3,5 mm
1.4571
Kann nach Kundenwunsch frei gewählt und in mm angegeben werden.
- Miniaturstecker
- Miniaturkupplung
- Standardstecker
- Standardkupplung
- freie Enden in mm - nach Kundenanforderung
- andere Anschlussende
verstellbare Halterung abdichtend auf Ø ___ mm - nach Kundenanforderung
mit Chargenzeugnis und Chargenkennzeichnung
Konfigurationsbeispiel
| Art.-Nr. | Thermopaar | Nennlänge | Halter Abmessung | |
|---|---|---|---|---|
| T860-055-906 | 1 x Typ K | 670 mm | Ø 8 mm | Artikel anfragen |
Weitere Konfigurationen auf Anfrage möglich.
