HV 1500 - SCS
FHLR2GCB2G - Hochflexible silikonisolierte HV Einzelader mit Silikon-Außenmantel und Cu-Gesamtabschirmung

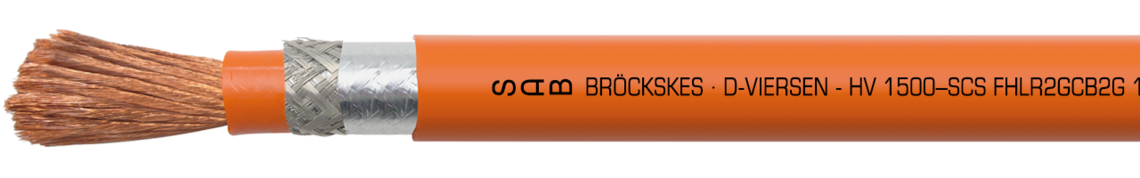

Aufdruck-Beispiel: SAB BRÖCKSKES · D-VIERSEN · HV 1500–SCS FHLR2GCB2G 10mm² ATTENTION HIGH VOLTAGE MAX 1000 V AC / 1500 V DC
Anwendung/Beschreibung
Hochvolt-Leitung mit Silikonisolierung, speziell für Elektro- und Hybridfahrzeuge.
Anwendung im Antriebsstrang, bei Batterien, Wechselrichtern und Leistungselektronik.
Produktvorteile
- extrem flexibel
- gute EMV-Eigenschaften
- wetterbeständig
- halogenfrei
- Einsatzbereich von -40°C bis +180°C
- PFAS-frei
Zusatzinformationen
Zertifizierungen
Aufbau, Materialien und Prüfungen in Anlehnung an:
- DIN EN 13602
- ISO 19642
- DIN EN 50525
- DIN EN 50363
- DIN EN 60811
Im Einzelfall ist der konkrete Einsatz mit SAB Bröckskes abzustimmen.
Auf Wunsch auch als ungeschirmte Variante „HV 1500 – S FHLR2G“
Aufbau
| Leiter | Kupfer blank feinstdrähtig, CU ETP-1 nach EN 13602, max. 0,21 mm Einzeldrahtdurchmesser |
|---|---|
| Isolierhülle | Silikonkautschuk |
| Abschirmung | Geflecht aus verzinnten Cu-Runddrähten optische Bedeckung ≥ 85% alukaschierte Folie, Metallseite innen |
| Mantelmaterial | Silikonkautschuk |
| Mantelfarbe | orange (RAL 2003) |
Kupfer blank feinstdrähtig, CU ETP-1 nach EN 13602, max. 0,21 mm Einzeldrahtdurchmesser
Silikonkautschuk
Geflecht aus verzinnten Cu-Runddrähten
optische Bedeckung ≥ 85%
alukaschierte Folie, Metallseite innen
Silikonkautschuk
orange (RAL 2003)
Technische Daten
| Type | FHLR2GCB2G |
|---|---|
| Normbasis Abmessungen | ISO 19642-5 |
| Betriebsspannung | 1000 V AC / 1500 V DC |
| Prüfspannung | Sparktest 8000 V Ader/Schirm 10000 V |
| Mindestbiegeradius | fest verlegt: 3 x d frei beweglich: 5 x d |
| Temperaturbereich | -40/+180 °C |
| Halogenfreiheit | nach IEC 60754-1 + VDE 0482-754-1 |
| Brennverhalten | nach ISO 19642 |
| Klimawechselprüfung | nach ISO 19642 |
| Ozonbeständigkeit | nach ISO 19642 |
| Medienbeständigkeit | nach ISO 19642 |
| Flexibilität | sehr gut |
| Schadstofffrei | gemäß RoHS-Richtlinie der Europäischen Union |
FHLR2GCB2G
ISO 19642-5
1000 V AC / 1500 V DC
Sparktest 8000 V
Ader/Schirm 10000 V
fest verlegt: 3 x d
frei beweglich: 5 x d
-40/+180 °C
nach IEC 60754-1 + VDE 0482-754-1
nach ISO 19642
nach ISO 19642
nach ISO 19642
nach ISO 19642
sehr gut
gemäß RoHS-Richtlinie der Europäischen Union
HV 1500 - SCS (Abmessung nach ISO 19642)
| Art.-Nr. | Nennquerschnitt | ca. Ader-ø | Außen-ø | Cu-Zahl |
Leitungs- gewicht ≈ |
Gleichstromwiderstand bei 20°C max. | |
|---|---|---|---|---|---|---|---|
| L39151227 | 10,00 mm² | 6,0 -0,7 mm | 8,1 -0,6 mm | 134,7 kg/km | 153 kg/km | 1,91 Ω/km | Artikel anfragen |
| L39151237 | 16,00 mm² | 7,2 -0,8 mm | 9,6 -0,6 mm | 200,8 kg/km | 224 kg/km | 1,21 Ω/km | Artikel anfragen |
| L39151247 | 25,00 mm² | 8,7 -0,8 mm | 11,3 -0,6 mm | 311,1 kg/km | 327 kg/km | 0,78 Ω/km | Artikel anfragen |
| L39151257 | 35,00 mm² | 10,4 -1,0 mm | 13,2 -0,6 mm | 420,6 kg/km | 451 kg/km | 0,554 Ω/km | Artikel anfragen |
| L39151267 | 50,00 mm² | 12,2 -1,2 mm | 15,2 -0,6 mm | 581,8 kg/km | 635 kg/km | 0,386 Ω/km | Artikel anfragen |
| L39151277 | 70,00 mm² | 14,4 -1,4 mm | 17,4 -0,8 mm | 794,6 kg/km | 847 kg/km | 0,227 Ω/km | Artikel anfragen |
| L39151287 | 95,00 mm² | 16,7 -1,4 mm | 19,9 -0,8 mm | 1095,9 kg/km | 1137 kg/km | 0,206 Ω/km | Artikel anfragen |
gewicht ≈
bei 20°C max.
Weitere Abmessungen und Farben auf Anfrage.
