HV 1000 - S
FHRLR2G - Hochflexible silikonisolierte HV Einzelader

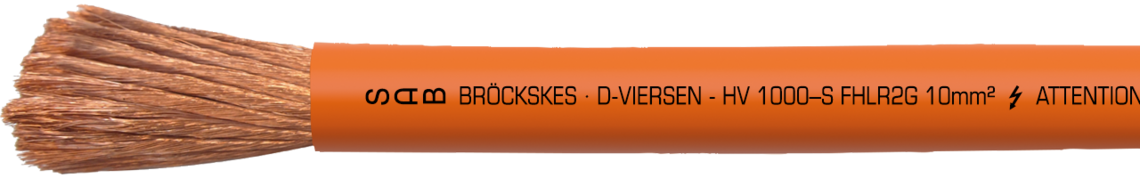

Aufdruck-Beispiel: SAB BRÖCKSKES · D-VIERSEN - HV 1000–S FHLR2G 10mm² ATTENTION HIGH VOLTAGE MAX 600 V AC / 1000 V DC
Anwendung/Beschreibung
Hochvolt-Leitung mit Silikonisolierung, speziell für Elektro- und Hybridfahrzeuge.
Anwendung im Antriebsstrang, bei Batterien, Wechselrichtern und Leistungselektronik.
Produktvorteile
- extrem flexibel
- extrem hohe mechanische Festigkeit
- hoher Schutz vor Umwelteinflüssen
- halogenfrei
- Einsatzbereich von -40°C bis +180°C
- PFAS-frei
Zusatzinformationen
Zertifizierungen
Aufbau, Materialien und Prüfungen in Anlehnung an:
- DIN EN 13602
- LV 216-2
- DIN EN 50525
- DIN EN 50363
- DIN EN 60811
Im Einzelfall ist der konkrete Einsatz mit SAB Bröckskes abzustimmen.
- Auf Wunsch auch als geschirmte Variante „HV 1000 – SCS FHLR2GCB2G“
Aufbau
| Leiter | Kupfer blank feinstdrähtig, CU ETP-1 nach EN 13602, max. 0,21 mm Einzeldrahtdurchmesser |
|---|---|
| Isolierhülle | Silikonkautschuk |
| Mantelfarbe | orange (RAL 2003) |
Kupfer blank feinstdrähtig, CU ETP-1 nach EN 13602, max. 0,21 mm Einzeldrahtdurchmesser
Silikonkautschuk
orange (RAL 2003)
Technische Daten
| Type | FHLR2G |
|---|---|
| Normbasis Abmessungen | LV 112-1 + LV 216-2 |
| Betriebsspannung | 600 V AC / 1000 V DC |
| Prüfspannung | Sparktest 8000 V |
| Mindestbiegeradius | fest verlegt: 2 x d frei beweglich: 4 x d |
| Temperaturbereich | -40/+180 °C |
| Halogenfreiheit | nach IEC 60754-1 + VDE 0482-754-1 |
| Brennverhalten | nach ISO 19642 |
| Klimawechselprüfung | nach ISO 19642 |
| Ozonbeständigkeit | nach ISO 19642 |
| Medienbeständigkeit | nach ISO 19642 |
| Flexibilität | sehr gut |
| Schadstofffrei | gemäß RoHS-Richtlinie der Europäischen Union |
FHLR2G
LV 112-1 + LV 216-2
600 V AC / 1000 V DC
Sparktest 8000 V
fest verlegt: 2 x d
frei beweglich: 4 x d
-40/+180 °C
nach IEC 60754-1 + VDE 0482-754-1
nach ISO 19642
nach ISO 19642
nach ISO 19642
nach ISO 19642
sehr gut
gemäß RoHS-Richtlinie der Europäischen Union
HV 1000 - S (Abmessung nach LV 112-1 + LV 216-2)
| Art.-Nr. | Nennquerschnitt | Außen-ø | Cu-Zahl |
Leitungs- gewicht ≈ |
Gleichstromwiderstand bei 20°C max. | |
|---|---|---|---|---|---|---|
| L39162127 | 10,00 mm² | 6,0 -0,6 mm | 96,0 kg/km | 106 kg/km | 1,91 Ω/km | Artikel anfragen |
| L39162137 | 16,00 mm² | 7,2 -0,6 mm | 153,6 kg/km | 163 kg/km | 1,21 Ω/km | Artikel anfragen |
| L39162147 | 25,00 mm² | 8,8 -0,6 mm | 240,0 kg/km | 244 kg/km | 0,78 Ω/km | Artikel anfragen |
| L39162157 | 35,00 mm² | 10,5 -0,7 mm | 336,0 kg/km | 349 kg/km | 0,554 Ω/km | Artikel anfragen |
| L39162167 | 50,00 mm² | 12,2 -0,7 mm | 480,0 kg/km | 497 kg/km | 0,386 Ω/km | Artikel anfragen |
| L39162177 | 70,00 mm² | 14,4 -1,4 mm | 672,0 kg/km | 719 kg/km | 0,227 Ω/km | Artikel anfragen |
| L39162187 | 95,00 mm² | 17,2 -1,4 mm | 912,0 kg/km | 1935 kg/km | 0,206 Ω/km | Artikel anfragen |
| L39162197 | 120,00 mm² | 19,7 -1,8 mm | 1152,0 kg/km | 1183 kg/km | 0,161 Ω/km | Artikel anfragen |
gewicht ≈
bei 20°C max.
Weitere Abmessungen und Farben auf Anfrage.
