SL 860 C

Kapazitätsarme PVC-Motorenanschlussleitung mit Cu-Gesamtabschirmung 0,6/1 kV

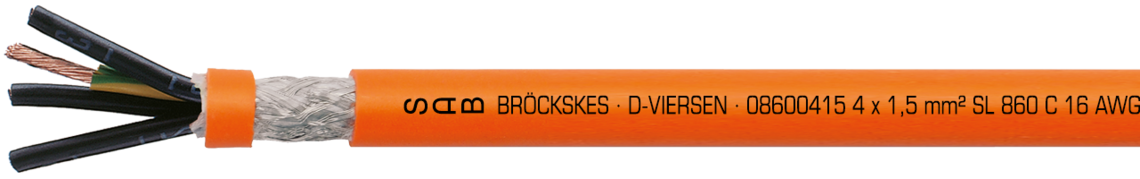

Aufdruck-Beispiel für SL 860 C 08600415: SAB BRÖCKSKES · D-VIERSEN · 08600415 4 x 1,5 mm² DESINA UL AWM Style 21179 80°C 1000V CE

Aufdruck-Beispiel für SL 860 C 08600415: SAB BRÖCKSKES · D-VIERSEN · 08600415 4 x 1,5 mm² DESINA UL AWM Style 21179 80°C 1000V CE

Anwendung

Kapazitätsarme PVC-Motoranschlussleitung mit Cu-Gesamtabschirmung 0,6/1 kV mit sehr guten EMV-Eigenschaften. Die Leitung weist eine sehr gute Abisolierbarkeit auf, ist sehr ölbeständig und UL approbiert.

Besondere Merkmale

  • UL approbiert
  • sehr gute EMV-Eigenschaften
  • sehr gute Abisolierbarkeit
  • kapazitätsarme Konstruktion
  • sehr gute Ölbeständigkeit

Aufbau

Leiter

blanke Cu-Litze nach IEC 60228, VDE 0295, Klasse 5

Isolierhülle

Spezial-Polymer

Aderkennzeichnung

schwarze Adern mit fortlaufendem Ziffernaufdruck nach EN 50334 + VDE 0293-334

und ein grüngelber Schutzleiter

Verseilung

speziell abgestimmte Lagenverseilung

Bewicklung

Folie

Abschirmung

Geflecht aus verzinnten Cu-Runddrähten

Mantelmaterial

PVC

Mantelfarbe

orange (RAL 2003)

Leiter

blanke Cu-Litze nach IEC 60228, VDE 0295, Klasse 5

Isolierhülle

Spezial-Polymer

Aderkennzeichnung

schwarze Adern mit fortlaufendem Ziffernaufdruck nach EN 50334 + VDE 0293-334

und ein grüngelber Schutzleiter

Verseilung

speziell abgestimmte Lagenverseilung

Bewicklung

Folie

Abschirmung

Geflecht aus verzinnten Cu-Runddrähten

Mantelmaterial

PVC

Mantelfarbe

orange (RAL 2003)

Technische Daten

Nennspannung

Uo/U 0,6/1 kV

Spannung UL

1000 V

Prüfspannung

Ader/Ader 4000 V

Ader/Schirm 4000 V

Mindestbiegeradius

fest verlegt: 5 x d

frei beweglich: 10 x d

Temperaturbereich

nicht bewegt: -30/+70°C

bewegt: +0/+70 °C

UL bis +80 °C

Brennverhalten

flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2, UL FT1

Ölbeständigkeit

sehr gut - TM5 nach EN 50363-4-1 + VDE 0207-363-4-1

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Nennspannung

Uo/U 0,6/1 kV

Spannung UL

1000 V

Prüfspannung

Ader/Ader 4000 V

Ader/Schirm 4000 V

Mindestbiegeradius

fest verlegt: 5 x d

frei beweglich: 10 x d

Temperaturbereich

nicht bewegt: -30/+70°C

bewegt: +0/+70 °C

UL bis +80 °C

Brennverhalten

flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2, UL FT1

Ölbeständigkeit

sehr gut - TM5 nach EN 50363-4-1 + VDE 0207-363-4-1

Abmessungen

Art.-Nr.

Aderzahl x
Querschnitt

Größter
Einzeldraht ø

Außen-ø ± 5%

Cu-Zahl

Leitungs-
gewicht ca.

086004154 x 1,50 mm²0,26 mm8,5 mm81,3 kg/km116 kg/km Artikel anfragen
086004254 x 2,50 mm²0,26 mm9,3 mm125,0 kg/km159 kg/km Artikel anfragen
086004404 x 4,00 mm²0,31 mm11,9 mm207,6 kg/km262 kg/km Artikel anfragen
086004604 x 6,00 mm²0,31 mm13,6 mm290,2 kg/km354 kg/km Artikel anfragen
086004704 x 10,0 mm²0,41 mm21,4 mm493,9 kg/km618 kg/km Artikel anfragen
086004804 x 16,0 mm²0,41 mm22,2 mm753,6 kg/km919 kg/km Artikel anfragen
086004904 x 25,0 mm²0,41 mm26,0 mm1130,3 kg/km1319 kg/km Artikel anfragen
086004954 x 35,0 mm²0,41 mm29,3 mm1538,4 kg/km1760 kg/km Artikel anfragen
Art.-Nr.
Aderzahl x
Querschnitt
Größter
Einzeldraht ø
Außen-ø ± 5%
Cu-Zahl
Leitungs-
gewicht ca.
08600415
4 x 1,50 mm²
0,26 mm
8,5 mm
81,3 kg/km
116 kg/km
08600425
4 x 2,50 mm²
0,26 mm
9,3 mm
125,0 kg/km
159 kg/km
08600440
4 x 4,00 mm²
0,31 mm
11,9 mm
207,6 kg/km
262 kg/km
08600460
4 x 6,00 mm²
0,31 mm
13,6 mm
290,2 kg/km
354 kg/km
08600470
4 x 10,0 mm²
0,41 mm
21,4 mm
493,9 kg/km
618 kg/km
08600480
4 x 16,0 mm²
0,41 mm
22,2 mm
753,6 kg/km
919 kg/km
08600490
4 x 25,0 mm²
0,41 mm
26,0 mm
1130,3 kg/km
1319 kg/km
08600495
4 x 35,0 mm²
0,41 mm
29,3 mm
1538,4 kg/km
1760 kg/km

Weitere Abmessungen und Farben auf Anfrage.
