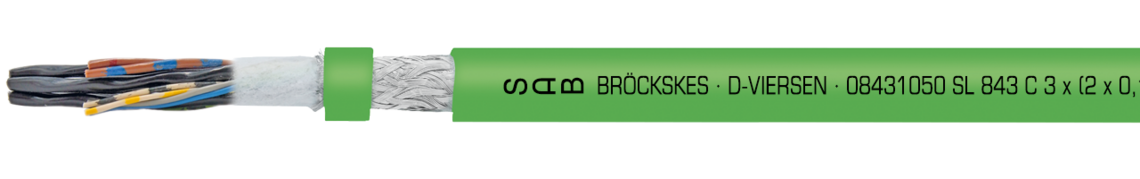

SL 843 C

TPE/PUR-Geberleitung mit Cu-Gesamtabschirmung

Aufdruck-Beispiel für SL 843 C 08431050: SAB BRÖCKSKES · D-VIERSEN · 08431050 SL 843 C 3 x (2 x 0,14 mm² D) + 4 x 0,22 mm² + 2 x 0,5mm² DESINA UL AWM-Style 20235 80°C 300V CSA AWM I/II A/B 80°C 300V FT1 CE

Datenblatt für SL 843 C herunterladen

Fragen zu unseren Produkten?

Anwendung

Diese TPE/PUR-Resolverleitung bzw. Drehgeberleitung mit Schirm verfügt über gute EMV-Eigenschaften, eine hohe Flexibilität und ist für hohe Standzeiten konzipiert. Die Leitung ist adhäsionsfrei verlegbar und hat einen Mindest-Biegeradius im festverlegten Zustand von 5 x d. Dieses Kabel ist für den flexiblen & dauerflexiblen Einsatz in der Automatisierungs-, Steuerungs- und Fertigungstechnik geeignet.

Besondere Merkmale

    ●   UL + CSA approbiert
   ●   gute EMV-Eigenschaft
   ●   hohe Flexibilität
   ●   schleppkettenfähig
   ●   ölbeständig
   ●   hohe Standzeiten
   ●   adhäsionsfreie Verlegung
   ●   halogenfrei
   ●   Labs unkritisch (Labs = lackbenetzungsstörende Substanzen)
   ●   DESINA®-Farben

Zusatzinformationen

geeignet für Resolver und Drehgeber

Aufbau

Leiter

blanke Cu-Litze in Anlehnung an VDE 0812

Isolierhülle

TPE

Aderkennzeichnung

farbig

Verseilung

Adern in Lagen bzw. paarig

Abschirmung

je nach Abmessung: Paare mit verzinnten CU-Runddrähten umflochten oder umlegt

Innenmantel

TPE über geschirmte Paare

Verseilung

Adern bzw. Paare gemeinsam in Lagen

Bewicklung

ein bzw. zwei Vliese

Abschirmung

Geflecht aus verzinnten Cu-Runddrähten

Bewicklung

Vlies

Mantelmaterial

PUR, TMPU nach EN 50363-10-2 + VDE 0207-363-10-2 mit matter Oberfläche

Mantelfarbe

grün (RAL 6018)

Technische Daten

Betriebsspitzenspannung

max. 350 V

Spannung

UL/CSA: 300 V

Prüfspannung

Ader/Ader 2000 V

Ader/Schirm 2000 V

Mindestbiegeradius

fest verlegt: 5 x d

frei beweglich: 10 x d

dauerflexibel: 12 x d

Strahlenbeständigkeit

5 x 10⁷ cJ/kg

Temperaturbereich

DIN VDE nicht bewegt: -50/+90°C

DIN VDE bewegt: -40/+90°C

UL/CSA: bis +80°C

Brennverhalten

flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2,

UL/CSA FT1

Ölbeständigkeit

sehr gut - TMPU nach EN 50363-10-2 + VDE 0207-363-10-2

Chem. Beständigkeit

gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc.

Wetterbeständigkeit

sehr gut

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Abmessungen

Art.-Nr.	Beschreibung	Abmessung	Mantelfarbe	Größter Einzeldraht ø	Außen-ø	Cu-Zahl	Leitungsgewicht ca.
08430009	Indramat	4 x 2 x 0,25 + 2 x 0,50	RAL 2003	0,11/0,16 mm	8,8 ± 0,3 mm	54,7 kg/km	92 kg/km
08430010	Indramat	4 x 2 x 0,25 + 2 x 1,00	RAL 2003	0,11/0,16 mm	8,8 ± 0,3 mm	63,5 kg/km	96 kg/km
08430160	Indramat	3 x (2 x 0,25) D + 3 x 0,25 + 2 x 1,00	RAL 2003	0,11/0,16 mm	10,0 ± 0,3 mm	85,6 kg/km	132 kg/km
08430040	Indramat	3 x (2 x 0,25) D	RAL 2003	0,11 mm	8,7 ± 0,3 mm	57,7 kg/km	94 kg/km
08430060	Indramat	4 x 2 x 0,14 + (4 x 0,14) D + 4 x 1,0	RAL 2003	0,11/0,16 mm	9,8 ± 0,3 mm	88,7 kg/km	136 kg/km
08430012	Siemens	4 x 2 x 0,14 + 4 x 0,50	=I133	0,11/0,16 mm	9,1 ± 10% mm	56,9 kg/km	101 kg/km
08430112	Siemens	10 x 0,14 + 2 x 0,50	RAL 6018	0,11/0,16 mm	8,5 ± 10% mm	46,8 kg/km	90 kg/km
08430114	Siemens	10 x 0,14 + 4 x 0,50	RAL 6018	0,11/0,16 mm	9,0 ± 10% mm	59,5 kg/km	106 kg/km
08430006	Siemens	3 x 2 x 0,25 + 2 x 0,50	RAL 6018	0,11/0,16 mm	8,7 ± 10% mm	50,1 kg/km	89 kg/km
08430013	Siemens	4 x 2 x 0,38 + 4 x 0,50	RAL 6018	0,11/0,16 mm	10,3 ± 10% mm	80,6 kg/km	135 kg/km
08430020	Siemens	3 x (2 x 0,14) C + 2 x 1,00	RAL 6018	0,11/0,16 mm	10,0 ± 10% mm	85,8 kg/km	127 kg/km
08430022	Siemens	3 x (2 x 0,14) C + 2 x (0,50 C)	RAL 6018	0,11/0,16 mm	10,1 ± 10% mm	93,0 kg/km	134 kg/km
08431050	Siemens	3 x (2 x 0,14) D + 4 x 0,14 + 4 x 0,22 + 2 x 0,50	RAL 6018	0,11 mm	10,7 ± 10% mm	97,9 kg/km	129 kg/km
08430070	Siemens	3 x (2 x 0,14) D + 4 x 0,14 + 2 x 0,50	RAL 6018	0,11/0,16 mm	10,1 ± 10% mm	71,5 kg/km	122 kg/km
08430310	Siemens	12 x 0,22	RAL 6018	0,11 mm	8,5 ± 10% mm	46,4 kg/km	86 kg/km
08430212	Siemens	2 x 2 x 0,18	RAL 6018	0,11 mm	6,7 ± 10% mm	24,2 kg/km	50 kg/km
08430214	Siemens	4 x 2 x 0,18	RAL 6018	0,11 mm	8,2 ± 10% mm	34,9 kg/km	71 kg/km
08430216	Siemens	8 x 2 x 0,18	RAL 6018	0,11 mm	9,7 ± 10% mm	55,2 kg/km	104 kg/km
