SL 839 C

PUR-Geberleitung mit Cu-Gesamtabschirmung

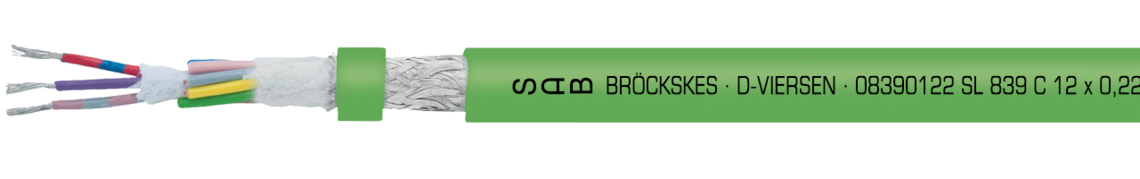

Aufdruck-Beispiel für SL 839 C 08390122: SAB BRÖCKSKES · D-VIERSEN · 08390122 SL 839 C 12 x 0,22 mm² UL AWM Style 20236 80°C 30V

Aufdruck-Beispiel für SL 839 C 08390122: SAB BRÖCKSKES · D-VIERSEN · 08390122 SL 839 C 12 x 0,22 mm² UL AWM Style 20236 80°C 30V

Anwendung/Beschreibung

Diese Geberleitung ist besonders geeignet für Resolver und Drehgeber. Die Leitung ist geschirmt, ist UL/CSA approbiert und nach der DESINA-Farbkennung gekennzeichnet. Die Geberleitung eignet sich für den flexiblen Einsatz in der Automatisierungs-, Steuerungs- und Fertigungsleittechnik.

Produktvorteile

  • UL approbiert
  • gute EMV-Eigenschaften
  • schleppkettenfähig
  • flexible Verlegung
  • ölbeständig
  • hohe Standzeiten
  • adhäsionsfreie Verlegung
  • halogenfrei
  • LABS unkritisch (LABS = lackbenetzungsstörende Substanzen)
  • DESINA®-Farben

Zusatzinformationen

geeignet für Resolver und Drehgeber

Konstruktion

Leiter

verzinnte Cu-Litze in Anlehnung an VDE 0812

Isolierhülle

Spezial-Polymer

Aderkennzeichnung

farbig

Abschirmung

je nach Abmessung: Paare mit verzinnten CU-Runddrähten umlegt

Innenmantel

Spezial-Polymer

Verseilung

Adern bzw. Paare

Verseilung

Adern bzw. Paare gemeinsam in Lagen

Bewicklung

ein Vlies bzw. Vlies und PETP-Folie

Abschirmung

Gefelcht aus verzinnten Cu-Runddrähten

Bewicklung

Vlies

Mantelmaterial

PUR, TMPU nach EN 50363-10-2 + VDE 0207-363-10-2 mit matter Oberfläche

bzw. PU nach UL 758

Mantelfarbe

grün (RAL 6018)

Leiter

verzinnte Cu-Litze in Anlehnung an VDE 0812

Isolierhülle

Spezial-Polymer

Aderkennzeichnung

farbig

Abschirmung

je nach Abmessung: Paare mit verzinnten CU-Runddrähten umlegt

Innenmantel

Spezial-Polymer

Verseilung

Adern bzw. Paare

Verseilung

Adern bzw. Paare gemeinsam in Lagen

Bewicklung

ein Vlies bzw. Vlies und PETP-Folie

Abschirmung

Gefelcht aus verzinnten Cu-Runddrähten

Bewicklung

Vlies

Mantelmaterial

PUR, TMPU nach EN 50363-10-2 + VDE 0207-363-10-2 mit matter Oberfläche

bzw. PU nach UL 758

Mantelfarbe

grün (RAL 6018)

Technische Daten

Betriebsspitzenspannung

max. 30 V

Spannung

UL: 30 V

Prüfspannung

Ader/Ader 600 V

Ader/Schirm 600 V

Mindestbiegeradius

fest verlegt: 5 x d

frei beweglich: 10 x d

dauerflexibel: 12 x d

Strahlenbeständigkeit

5 x 10⁷ cJ/kg

Temperaturbereich

nicht bewegt: -40/+70 °C

bewegt: -20/+70 °C

UL: bis +80 °C

Ölbeständigkeit

sehr gut - TMPU nach EN 50363-10-2 + VDE 0207-363-10-2

bzw. oilrating 60 °C nach UL 758

Chem. Beständigkeit

gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc. bzw. oilrating 60°C nach UL 758

Wetterbeständigkeit

sehr gut

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Betriebsspitzenspannung

max. 30 V

Spannung

UL: 30 V

Prüfspannung

Ader/Ader 600 V

Ader/Schirm 600 V

Mindestbiegeradius

fest verlegt: 5 x d

frei beweglich: 10 x d

dauerflexibel: 12 x d

Strahlenbeständigkeit

5 x 10⁷ cJ/kg

Temperaturbereich

nicht bewegt: -40/+70 °C

bewegt: -20/+70 °C

UL: bis +80 °C

Ölbeständigkeit

sehr gut - TMPU nach EN 50363-10-2 + VDE 0207-363-10-2

bzw. oilrating 60 °C nach UL 758

Chem. Beständigkeit

gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc. bzw. oilrating 60°C nach UL 758

Wetterbeständigkeit

sehr gut

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Abmessungen

Art.-Nr. Abmessung Größter
Einzeldraht ø
Außen-ø Cu-Zahl Leitungs-
gewicht ≈
L083901143 x (2 x 0,14 mm²) D + 2 x (0,50 mm²) D0,11/0,16 mm9,0 ± 0,4 mm71,4 kg/km96 kg/km Artikel anfragen
L083902143 x (2 x 0,14 mm²) D + 4 x 0,14 mm² + 2 x 0,50 mm²0,11/0,16 mm8,8 ± 0,4 mm63,7 kg/km97 kg/km Artikel anfragen
L083910503 x (2 x 0,14 mm²) D + 4 x 0,14 mm² + 4 x 0,22 mm² + 2 x 0,50 mm²0,11/0,16 mm9,5 ± 0,4 mm79,0 kg/km111 kg/km Artikel anfragen
L083901384 x 2 x 0,38 mm² + 4 x 0,50 mm²0,11/0,16 mm8,9 ± 0,4 mm76,3 kg/km106 kg/km Artikel anfragen
L083903188 x 2 x 0,18 mm²0,11 mm7,8 ± 0,4 mm48,0 kg/km74 kg/km Artikel anfragen
L0839012212 x 0,22 mm²0,11 mm6,9 ± 0,4 mm42,5 kg/km63 kg/km Artikel anfragen
L083901184 x 0,18 mm²0,11 mm4,9 ± 0,4 mm18,9 kg/km28 kg/km Artikel anfragen
L083902184 x 2 x 0,18 mm²0,11 mm6,3 ± 0,4 mm30,8 kg/km47 kg/km Artikel anfragen
L083901152 x 2 x 0,15 mm² + 2 x 0,34 mm²0,11/0,16 mm6,9 ± 0,3 mm28,1 kg/km52 kg/km Artikel anfragen
Art.-Nr.
Abmessung
Größter
Einzeldraht ø
Außen-ø
Cu-Zahl
Leitungs-
gewicht ≈
L08390114
3 x (2 x 0,14 mm²) D + 2 x (0,50 mm²) D
0,11/0,16 mm
9,0 ± 0,4 mm
71,4 kg/km
96 kg/km
L08390214
3 x (2 x 0,14 mm²) D + 4 x 0,14 mm² + 2 x 0,50 mm²
0,11/0,16 mm
8,8 ± 0,4 mm
63,7 kg/km
97 kg/km
L08391050
3 x (2 x 0,14 mm²) D + 4 x 0,14 mm² + 4 x 0,22 mm² + 2 x 0,50 mm²
0,11/0,16 mm
9,5 ± 0,4 mm
79,0 kg/km
111 kg/km
L08390138
4 x 2 x 0,38 mm² + 4 x 0,50 mm²
0,11/0,16 mm
8,9 ± 0,4 mm
76,3 kg/km
106 kg/km
L08390318
8 x 2 x 0,18 mm²
0,11 mm
7,8 ± 0,4 mm
48,0 kg/km
74 kg/km
L08390122
12 x 0,22 mm²
0,11 mm
6,9 ± 0,4 mm
42,5 kg/km
63 kg/km
L08390118
4 x 0,18 mm²
0,11 mm
4,9 ± 0,4 mm
18,9 kg/km
28 kg/km
L08390218
4 x 2 x 0,18 mm²
0,11 mm
6,3 ± 0,4 mm
30,8 kg/km
47 kg/km
L08390115
2 x 2 x 0,15 mm² + 2 x 0,34 mm²
0,11/0,16 mm
6,9 ± 0,3 mm
28,1 kg/km
52 kg/km

Weitere Abmessungen und Farben auf Anfrage.
