SAB Kabel

SL 820

PUR-Motorenanschlussleitung mit TPE-Adern 0,6/1 kV

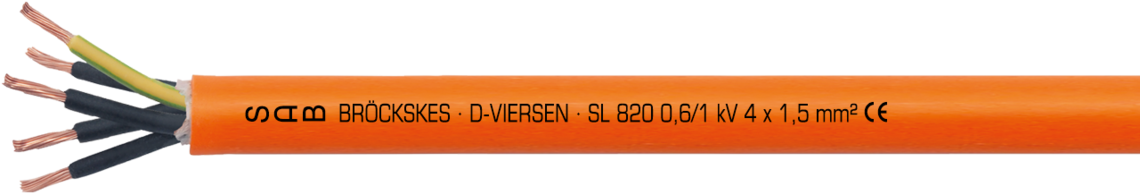

Aufdruck-Beispiel für SL 820 C 08200415: SAB BRÖCKSKES · D-VIERSEN · SL 820 0,6/1 kV 4 x 1,5 mm² CE

Aufdruck-Beispiel für SL 820 C 08200415: SAB BRÖCKSKES · D-VIERSEN · SL 820 0,6/1 kV 4 x 1,5 mm² CE

Anwendung

Flexible PUR Motoranschlussleitung mit extrem hohen Standzeiten ist geeignet für DNC-Motoren an Frequenzumrichtern. Die ölbeständige Leitung ermöglicht eine adhäsionsfreie Verlegung. Flexible Motoranschlussleitungen werden z.B. in der Automatisierungs-, Steuerungs- und Fertigungsleittechnik eingesetzt.

Besondere Merkmale

  • sehr hohe Flexibilität
  • schleppkettenfähig
  • ölbeständig
  • sehr hohe Standzeiten
  • adhäsionsfreie Verlegung
  • halogenfrei
  • Labs unkritisch (Labs = lackbenetzungsstörende Substanzen)
  • kälteflexibel

Zusatzinformationen

für DNC-Motoren an Frequenzumrichtern

Aufbau

Leiter

blanke Cu-Litze nach IEC 60228, VDE 0295, Klasse 6

Isolierhülle

TPE

Aderkennzeichnung

schwarze Adern mit fortlaufendem Ziffernaufdruck nach EN 50334 + VDE 0293-334

und ein grüngelber Schutzleiter

Verseilung

in Lagen

Bewicklung

Vlies

Mantelmaterial

PUR, TMPU nach EN 50363-10-2 + VDE 0207-363-10-2 mit matter Oberfläche

Mantelfarbe

orange (RAL 2003)

Leiter

blanke Cu-Litze nach IEC 60228, VDE 0295, Klasse 6

Isolierhülle

TPE

Aderkennzeichnung

schwarze Adern mit fortlaufendem Ziffernaufdruck nach EN 50334 + VDE 0293-334

und ein grüngelber Schutzleiter

Verseilung

in Lagen

Bewicklung

Vlies

Mantelmaterial

PUR, TMPU nach EN 50363-10-2 + VDE 0207-363-10-2 mit matter Oberfläche

Mantelfarbe

orange (RAL 2003)

Technische Daten

Nennspannung

Uo/U 0,6/1 kV

Prüfspannung

Ader/Ader 4000 V

Mindestbiegeradius

fest verlegt: 4 x d

frei beweglich: 6 x d

dauerflexibel: 10 x d

Strahlenbeständigkeit

5 x 10⁷ cJ/kg

Temperaturbereich

nicht bewegt: -50/+90°C

bewegt: -40/+90°C

Ölbeständigkeit

sehr gut - TMPU nach EN 50363-10-2 + VDE 0207-363-10-2

Chem. Beständigkeit

gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc.

Wetterbeständigkeit

sehr gut

Schadstofffreiheit:

gemäß RoHS-Richtlinie der Europäischen Union

Nennspannung

Uo/U 0,6/1 kV

Prüfspannung

Ader/Ader 4000 V

Mindestbiegeradius

fest verlegt: 4 x d

frei beweglich: 6 x d

dauerflexibel: 10 x d

Strahlenbeständigkeit

5 x 10⁷ cJ/kg

Temperaturbereich

nicht bewegt: -50/+90°C

bewegt: -40/+90°C

Ölbeständigkeit

sehr gut - TMPU nach EN 50363-10-2 + VDE 0207-363-10-2

Chem. Beständigkeit

gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc.

Wetterbeständigkeit

sehr gut

Abmessungen

Art.-Nr.

Aderzahl x
Querschnitt

AWG

Größter
Einzeldraht ø

Außen-ø ± 5%

Cu-Zahl

Leitungs-
gewicht ca.

082004154 x 1,50 mm²16 / 4c0,16 mm8,5 mm57,6 kg/km102 kg/km Artikel anfragen
082005155 x 1,50 mm²16 / 5c0,16 mm9,3 mm72,0 kg/km125 kg/km Artikel anfragen
082004254 x 2,50 mm²14 / 4c0,16 mm10,7 mm96,0 kg/km160 kg/km Artikel anfragen
082005255 x 2,50 mm²14 / 5c0,16 mm11,4 mm120,0 kg/km193 kg/km Artikel anfragen
082004404 x 4,00 mm²12 / 4c0,16 mm12,4 mm153,6 kg/km247 kg/km Artikel anfragen
082005405 x 4,00 mm²12 / 5c0,16 mm13,2 mm192,0 kg/km290 kg/km Artikel anfragen
082004604 x 6,00 mm²10 / 4c0,21 mm15,1 mm230,4 kg/km351 kg/km Artikel anfragen
082005605 x 6,00 mm²10 / 5c0,21 mm16,5 mm288,0 kg/km443 kg/km Artikel anfragen
082004704 x 10,0 mm²8 / 4c0,21 mm17,5 mm384,0 kg/km552 kg/km Artikel anfragen
082005705 x 10,0 mm²8 / 5c0,21 mm19,2 mm480,0 kg/km641 kg/km Artikel anfragen
082004804 x 16,0 mm²6 / 4c0,21 mm21,2 mm614,4 kg/km796 kg/km Artikel anfragen
082005805 x 16,0 mm²6 / 5c0,21 mm23,3 mm768,0 kg/km979 kg/km Artikel anfragen
082004904 x 25,0 mm²4 / 4c0,21 mm24,3 mm960,0 kg/km1161 kg/km Artikel anfragen
082005905 x 25,0 mm²4 / 5c0,21 mm26,8 mm1200,0 kg/km1433 kg/km Artikel anfragen
082004954 x 35,0 mm²2 / 4c0,21 mm28,6 mm1344,0 kg/km1588 kg/km Artikel anfragen
082004964 x 50,0 mm²1 / 4c0,31 mm32,3 mm1920,0 kg/km2212 kg/km Artikel anfragen
Art.-Nr.
Aderzahl x
Querschnitt
AWG
Größter
Einzeldraht ø
Außen-ø ± 5%
Cu-Zahl
Leitungs-
gewicht ca.
08200415
4 x 1,50 mm²
16 / 4c
0,16 mm
8,5 mm
57,6 kg/km
102 kg/km
08200515
5 x 1,50 mm²
16 / 5c
0,16 mm
9,3 mm
72,0 kg/km
125 kg/km
08200425
4 x 2,50 mm²
14 / 4c
0,16 mm
10,7 mm
96,0 kg/km
160 kg/km
08200525
5 x 2,50 mm²
14 / 5c
0,16 mm
11,4 mm
120,0 kg/km
193 kg/km
08200440
4 x 4,00 mm²
12 / 4c
0,16 mm
12,4 mm
153,6 kg/km
247 kg/km
08200540
5 x 4,00 mm²
12 / 5c
0,16 mm
13,2 mm
192,0 kg/km
290 kg/km
08200460
4 x 6,00 mm²
10 / 4c
0,21 mm
15,1 mm
230,4 kg/km
351 kg/km
08200560
5 x 6,00 mm²
10 / 5c
0,21 mm
16,5 mm
288,0 kg/km
443 kg/km
08200470
4 x 10,0 mm²
8 / 4c
0,21 mm
17,5 mm
384,0 kg/km
552 kg/km
08200570
5 x 10,0 mm²
8 / 5c
0,21 mm
19,2 mm
480,0 kg/km
641 kg/km
08200480
4 x 16,0 mm²
6 / 4c
0,21 mm
21,2 mm
614,4 kg/km
796 kg/km
08200580
5 x 16,0 mm²
6 / 5c
0,21 mm
23,3 mm
768,0 kg/km
979 kg/km
08200490
4 x 25,0 mm²
4 / 4c
0,21 mm
24,3 mm
960,0 kg/km
1161 kg/km
08200590
5 x 25,0 mm²
4 / 5c
0,21 mm
26,8 mm
1200,0 kg/km
1433 kg/km
08200495
4 x 35,0 mm²
2 / 4c
0,21 mm
28,6 mm
1344,0 kg/km
1588 kg/km
08200496
4 x 50,0 mm²
1 / 4c
0,31 mm
32,3 mm
1920,0 kg/km
2212 kg/km

Weitere Abmessungen und Farben auf Anfrage.
