CATLine CAT 6A HT
hochtemperaturbeständige Gigabit Ethernet Leitung mit UL Approbation

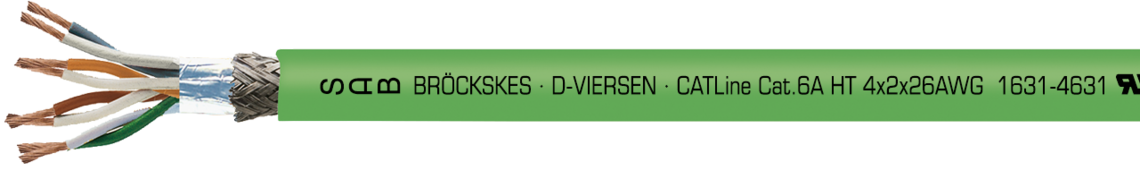

Aufdruck-Beispiel für CATLine CAT 6A HT: SAB BRÖCKSKES · D-VIERSEN · CATLine Cat.6A HT 4x2x26AWG 1631-4631 UL AWM Style 21618 150°C 600V CE
Anwendung/Beschreibung
CAT 6A Kabel, hoch-temperaturbeständig mit UL Approbation UL AWM Style 21618 150°C. Der Wellenwiderstand der CAT 6A Leitung beträgt: 100Ω ± 10Ω, erfüllt die elektrischen und übertragungstechnischen Anforderungen bei Hochfrequenz in Anlehnung an EN 50288-10-2 (CAT 6A).
Temperaturbereich:
UL: bis +150°C
nicht bewegt: -90°C/+180°C
bewegt: bis -55°C/+180°C
Produktvorteile
- UL approbiert
- hochtemperaturbeständig
- kältebeständig
- flammhemmend und selbstverlöschend
- sehr gute Ölbeständigkeit
- gute chemische Beständigkeit
- gut gegen aggressive Chemikalien
Zusatzinformationen
auch als konfektionierte CAT 6A Leitung z.B. mit M12 / RJ45 Stecker möglich
Konstruktion
| Leiter | blanke Cu-Litze, feindrähtig |
|---|---|
| Isolierhülle | FEP |
| Aderkennzeichnung | weiß/blau, weiß/orange, weiß/grün, weiß/braun |
| Verseilung | paarweise |
| Bewicklung | PETP-Folie |
| Abschirmung | Alu-Folie und Geflecht aus verzinnten Cu-Runddrähten |
| Mantelmaterial: | FEP |
| Mantelfarbe | grün (ähnlich RAL 6018) |
blanke Cu-Litze, feindrähtig
FEP
weiß/blau, weiß/orange, weiß/grün, weiß/braun
paarweise
PETP-Folie
Alu-Folie und Geflecht aus verzinnten Cu-Runddrähten
FEP
grün (ähnlich RAL 6018)
Technische Daten
| Betriebsspitzenspannung | max. 90 V |
|---|---|
| Spannung UL | 600 V |
| Prüfspannung | Ader/Ader 2000 V Ader/Schirm 2000 V |
| Mindestbiegeradius | fest verlegt: 5 x d bewegt: 10 x d |
| Temperaturbereich | UL: bis +150°C nicht bewegt: -90°C/+180°C bewegt: bis -55°C/+180°C |
| Brennverhalten | flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2, UL VW1 |
| Ölbeständigkeit | sehr gut |
| Chem. Beständigkeit | sehr gut gegen Säuren, Halogene, Basen, chlorierte Lösungsmittel sowie organische und anorganische Verbindungen |
| Wellenwiderstand | 100Ω ± 10Ω, erfüllt die elektrischen und übertragungstechnischen Anforderungen bei Hochfrequenz in Anlehnung an EN 50288-10-2 (CAT 6A) |
| UL Style | 21618 |
| Anwendung | für EtherCAT- und EtherNET/IP-Anwendungen geeignet |
| Schadstofffrei | gemäß RoHS-Richtlinie der Europäischen Union |
max. 90 V
600 V
Ader/Ader 2000 V
Ader/Schirm 2000 V
fest verlegt: 5 x d
bewegt: 10 x d
UL: bis +150°C
nicht bewegt: -90°C/+180°C
bewegt: bis -55°C/+180°C
flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2, UL VW1
sehr gut
sehr gut gegen Säuren, Halogene, Basen, chlorierte Lösungsmittel sowie organische
und anorganische Verbindungen
100Ω ± 10Ω, erfüllt die elektrischen und übertragungstechnischen Anforderungen bei Hochfrequenz in Anlehnung an EN 50288-10-2 (CAT 6A)
21618
für EtherCAT- und EtherNET/IP-Anwendungen geeignet
gemäß RoHS-Richtlinie der Europäischen Union
Abmessungen
| Art.-Nr. | Abmessung | max. Ader-ø | Außen-ø ± 5% | Cu-Zahl | Leitungs- gewicht ≈ | |
|---|---|---|---|---|---|---|
| 16314631 | 4 x 2 x 26 AWG | 1,05 mm | 5,7 mm | 30 kg/km | 52 kg/km | Artikel anfragen |
gewicht ≈
Weitere Abmessungen und Farben auf Anfrage.
