SABIX® BL 443 C FRNC TT
Halogenfreie flexible Datenleitung, dreierverseilt mit Cu-Gesamtabschirmung

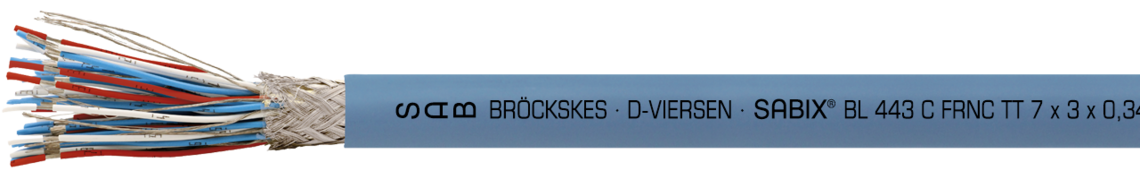

Aufdruck-Beispiel für SABIX® BL 443 C FRNC TT 64430734: SAB BRÖCKSKES · D-VIERSEN · SABIX® BL 443 C FRNC TT 7 x 3 x 0,34 mm² - IEC 60332-3-22 - 300V GNV + GL CE und laufende Meterbedruckung
Anwendung
Halogenfreie flexible Datenleitung, dreierverseilt mit Kupfer-Schirmung für den Einsatz in der Schiffsbauindustrie. Die Leitung verfügt über die Approbation DNV-GL und ist flammhemmend & selbstverlöschen.
Besondere Merkmale
- halogenfrei
- asbestfrei
- geschirmt, gute EMV-Eigenschaft
- keine Brandweiterleitung
- flammhemmend und selbstverlöschend
- flexibel
- für Anwendungen nach Hongkong Convention Inhaltsstoffe geprüft nach den Vorgaben der
Hong Kong Convention (2009) der IMO - Approbationen:
DNV·GL
Zusatzinformationen
Auf Wunsch möglich:
- blanke Cu-Litzen
- abweichende Aderkennzeichnung und Mantelfarbe
Aufbau
| Leiter | verzinnte Cu-Litze nach IEC 60228, VDE 0295, Klasse 5 |
|---|---|
| Isolierhülle | Spezial SABIX® |
| Aderkennzeichnung | ≤ 0,25 mm2 = DIN 47100 ≥ 0,34 mm2 = weiß, blau, rot mit Aufdruck, Dreiernummern |
| Verseilung | Adern weiß, blau, rot zu Dreiern verseilt, Dreier in Lagen verseilt |
| Bewicklung | PETP-Folie |
| Abschirmung | Geflecht aus verzinnten Cu-Runddrähten |
| Mantelmaterial | Spezial® SHF 1 Mischung nach IEC 60092-360 |
| Mantelfarbe | taubenblau (RAL 5014) |
Technische Daten
| Betriebsspitzenspannung | max. 300 V |
|---|---|
| Prüfspannung | Ader/Ader 1500 V Ader/Schirm 1200 V |
| Mindestbiegeradius | fest verlegt: 5 x d frei beweglich: 10 x d |
| Temperaturbereich | nicht bewegt: -40/+90 °C bewegt: -30/+90 °C |
| Halogenfreiheit | nach IEC 60754-1 + VDE 0482-754-1 |
| Brennverhalten | keine Brandweiterleitung nach IEC 60332-3-22 + VDE 0482-332-3-22 Cat. A. Flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2 |
| Korrosivität der Brandgase | IEC 60754-2 + VDE 0482-754-2 werden erfüllt - keine Entwicklung von korrosiven Brandgasen |
| Rauchdichte | nach IEC 61034 + VDE 0482-1034 |
| Flexibilität | sehr gut |
| Schadstofffrei |
Abmessungen
| Art.-Nr. | Aderzahl x Querschnitt | Außen-ø ± 10% | Cu-Zahl | Leitungsgewicht ca. |
|---|---|---|---|---|
| 64430225 | 2 x 3 x 0,25 mm² | 7,2 mm | 35,7 kg/km | 68 kg/km |
| 64430425 | 4 x 3 x 0,25 mm² | 8,8 mm | 55 kg/km | 103 kg/km |
| 64430725 | 7 x 3 x 0,25 mm² | 10,6 mm | 98,1 kg/km | 161 kg/km |
| 64431025 | 10 x 3 x 0,25 mm² | 13,4 mm | 131,9 kg/km | 235 kg/km |
| 64430234 | 2 x 3 x 0,34 mm² | 8 mm | 43,4 kg/km | 82 kg/km |
| 64430434 | 4 x 3 x 0,34 mm² | 9,8 mm | 68,3 kg/km | 127 kg/km |
| 64430734 | 7 x 3 x 0,34 mm² | 11,9 mm | 123 kg/km | 202 kg/km |
| 64431034 | 10 x 3 x 0,34 mm² | 15,2 mm | 195,5 kg/km | 313 kg/km |
| 64430250 | 2 x 3 x 0,50 mm² | 9 mm | 55 kg/km | 105 kg/km |
| 64430450 | 4 x 3 x 0,50 mm² | 10,7 mm | 105,3 kg/km | 161 kg/km |
| 64430750 | 7 x 3 x 0,50 mm² | 13,2 mm | 160,6 kg/km | 254 kg/km |
| 64431050 | 10 x 3 x 0,50 mm² | 16,9 mm | 254 kg/km | 391 kg/km |
| 64430275 | 2 x 3 x 0,75 mm² | 10,4 mm | 90,8 kg/km | 144 kg/km |
| 64430475 | 4 x 3 x 0,75 mm² | 12,6 mm | 145,9 kg/km | 223 kg/km |
| 64430775 | 7 x 3 x 0,75 mm² | 15,2 mm | 248,8 kg/km | 350 kg/km |
| 64431075 | 10 x 3 x 0,75 mm² | 19,3 mm | 340,6 kg/km | 504 kg/km |
