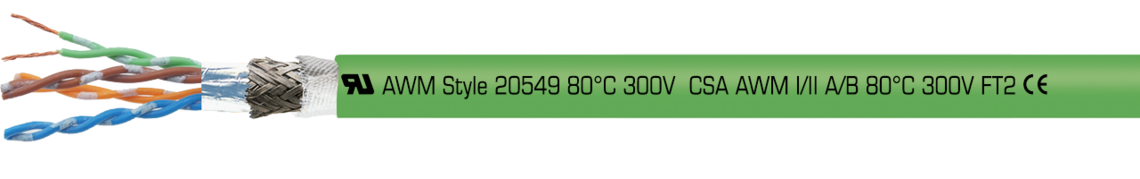

Spezial CATLine CAT 6 S
schleppkettenfähige Gigabit Ethernet Leitung speziell konzipiert für Fluggastbrücken mit UL/CSA Approbation
Anwendung/Beschreibung
Die Spezial CATLine CAT 6 S wurde speziell für die besonderen Anforderungen von Fluggastbrücken entwickelt. Dank ihrer Schleppkettenfähigkeit, hohen Flexibilität und robusten Konstruktion garantiert sie eine zuverlässige Datenübertragung auch bei engen Biegeradien und langen Übertragungslängen. Mit UL/CSA Approbation erfüllt die Leitung höchste internationale Sicherheits- und Qualitätsstandards. Die Datenübertragung entspricht EN 50288-10-2 und ist für Übertragungslängen gemäß EN 50173 Klasse EA bis zu 95 Metern ausgelegt – ideal für die großen Distanzen, wie sie in Fluggastbrücken häufig vorkommen. Die Spezial CATLine CAT 6 S vereint mechanische Belastbarkeit, lange Lebensdauer und sichere Gigabit-Ethernet-Performance – eine zukunftssichere Lösung für die Anforderungen moderner Flughäfen weltweit.
Produktvorteile
- UL/CSA approbiert
- schleppkettenfähig
- halogenfrei
- flammhemmend und selbstverlöschend
- sehr gute Ölbeständigkeit
- gut gegen aggressive Chemikalien
- PFAS-frei
Zusatzinformationen
Datenübertragung: erfüllt die Anforderungen gemäß EN 50288-10-2, geeignet für die Datenübertragung gemäß EN 50173 Klasse EA bis zu 95 m
Auch als konfektionierte Leitung z.B. mit M12 / RJ45 Stecker möglich!
Aufbau
| Leiter | blanke Cu-Litze, feinstdrähtig |
|---|---|
| Isolierhülle | PE |
| Aderkennzeichnung | weiß-blau/blau, weiß-orange/orange, weiß-grün/grün, weiß-braun/braun |
| Verseilung | Adern paarig verseilt, Paare gemeinsam |
| Abschirmung | Alu-Folie und Geflecht aus verzinnten Cu-Runddrähten |
| Bewicklung | Vlies |
| Mantelmaterial | PUR |
| Mantelfarbe | grün (ähnlich RAL 6018) |
blanke Cu-Litze, feinstdrähtig
PE
weiß-blau/blau, weiß-orange/orange,
weiß-grün/grün, weiß-braun/braun
Adern paarig verseilt, Paare gemeinsam
Alu-Folie und Geflecht aus verzinnten Cu-Runddrähten
Vlies
PUR
grün (ähnlich RAL 6018)
Technische Daten
| Betriebsspitzenspannung | max. 90 V |
|---|---|
| Spannung UL/CSA | 300 V |
| Prüfspannung | Ader/Ader 750 V Ader/Schirm 750 V |
| Mindestbiegeradius | fest verlegt: 5 x d bewegt: 10 x d dauerflexibel: 15 x d |
| Temperaturbereich | UL/CSA: bis +80 °C nicht bewegt: -40/+70 °C bewegt: -40/+70 °C
+90 °C auf Anfrage möglich! |
| Halogenfreiheit | nach IEC 60754-1 + VDE 0482-754-1 |
| Ölbeständigkeit | sehr gut - nach EN 50363-10-2 + VDE 0207-363-10-2 |
| Wellenwiderstand (100 MHz) | 100Ω ± 10Ω, erfüllt die elektrischen und übertragungstechnischen Anforderungen bei Hochfrequenz in Anlehnung an EN 50288-5-2 / CAT 6 |
| Flexibilität | sehr gut |
| UL Style | 20549 |
| Anwendung | für EtherCATund EtherNET/IP-Anwendungen geeignet |
| Schadstofffrei | gemäß RoHS-Richtlinie der Europäischen Union |
max. 90 V
300 V
Ader/Ader 750 V
Ader/Schirm 750 V
fest verlegt: 5 x d
bewegt: 10 x d
dauerflexibel: 15 x d
UL/CSA: bis +80 °C
nicht bewegt: -40/+70 °C
bewegt: -40/+70 °C
+90 °C auf Anfrage möglich!
nach IEC 60754-1 + VDE 0482-754-1
sehr gut - nach EN 50363-10-2 + VDE 0207-363-10-2
100Ω ± 10Ω, erfüllt die elektrischen und übertragungstechnischen Anforderungen bei Hochfrequenz
in Anlehnung an EN 50288-5-2 / CAT 6
sehr gut
20549
für EtherCATund EtherNET/IP-Anwendungen geeignet
gemäß RoHS-Richtlinie der Europäischen Union
Abmessungen
| Art.-Nr. | Abmessung |
Außen-ø ± 10% | Cu-Zahl |
Leitungs- gewicht ≈ | |
|---|---|---|---|---|---|
| 16779xxx | 4 x 2 x 23 AWG | 8,9 mm | 46,3 kg/km | 77 kg/km | Artikel anfragen |
± 10%
gewicht ≈
Weitere Abmessungen und Farben auf Anfrage.
