SABclean SD 776
dauerflexible Datenleitung

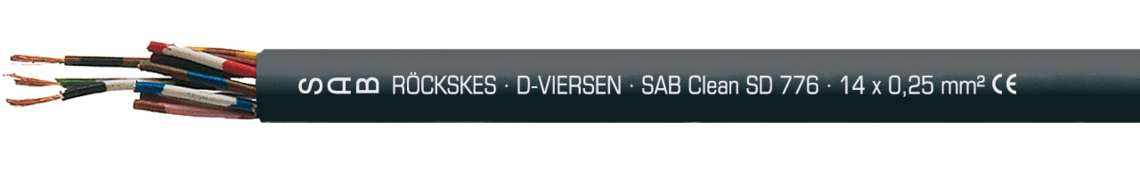

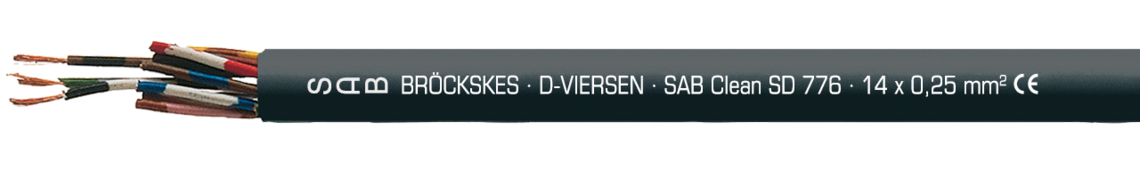

Aufdruck-Beispiel für SABclean SD 776 37761402: SAB BRÖCKSKES · D-VIERSEN · SAB Clean SD 776 · 14 x 0,25 mm² CE RoHS und laufende Metermarkierung
Anwendung/Beschreibung
Dauerflexible Datenleitung mit TPE-Isolation und TPE-Mantel und einem geringem Außendurchmesser ist besonders für den Einsatz in Raumräumen geeignet. Die kälteflexible Leitung kann bis zu einer Tiefen-Temperatur von bis zu -40°C eingesetzt werden. Weitere Vorteile sind neben der Ölbeständigkeit (Oil 60°C nach UL 758) die hohe Abriebfestigkeit der Leitung.
Produktvorteile
- kälteflexibel
- hohe Abriebfestigkeit
- geringer Außendurchmesser
- ölbeständig
Zusatzinformationen
Cleanroom Klassifizierung
DIN EN ISO 14644-1 Luftreinheitsklasse 1
Konstruktion
| Leiter | blanke Cu-Litze, feinstdrähtig |
|---|---|
| Isolierhülle | TPE |
| Aderkennzeichnung | in Anlehnung an DIN 47100 |
| Verseilung | speziell abgestimmte Lagenverseilung |
| Bewicklung | Vlies |
| Mantelmaterial | TPE |
| Mantelfarbe | schwarz (RAL 9005) |
blanke Cu-Litze, feinstdrähtig
TPE
in Anlehnung an DIN 47100
speziell abgestimmte Lagenverseilung
Vlies
TPE
schwarz (RAL 9005)
Technische Daten
| Betriebsspitzenspannung | max. 350 V |
|---|---|
| Prüfspannung | Ader/Ader 1500 V |
| Mindestbiegeradius | 7,5 x d |
| Temperaturbereich | nicht bewegt: -40°C / +80°C bewegt: -30°C / +80°C |
| Ölbeständigkeit | sehr gut - Oil 60°C nach UL 758 |
| Luftreinheitsklasse 1 | nach DIN EN ISO 14644-1 |
| Schadstofffrei | gemäß RoHS-Richtlinie der Europäischen Union |
max. 350 V
Ader/Ader 1500 V
7,5 x d
nicht bewegt: -40°C / +80°C
bewegt: -30°C / +80°C
sehr gut - Oil 60°C nach UL 758
nach DIN EN ISO 14644-1
gemäß RoHS-Richtlinie der Europäischen Union
Abmessungen
| Art.-Nr. |
Aderzahl x Querschnitt |
Größter Einzeldraht ø |
Außen-ø ± 10% | Cu-Zahl |
Leitungs- gewicht ≈ |
Gleichstromwiderstand bei 20°C max. | |
|---|---|---|---|---|---|---|---|
| L37760302 | 3 x 0,25 mm² | 0,11 mm | 4,1 mm | 7,2 kg/km | 23 kg/km | 78 Ω/km | Artikel anfragen |
| L37760402 | 4 x 0,25 mm² | 0,11 mm | 4,3 mm | 9,6 kg/km | 26 kg/km | 78 Ω/km | Artikel anfragen |
| L37760502 | 5 x 0,25 mm² | 0,11 mm | 4,6 mm | 12,0 kg/km | 31 kg/km | 78 Ω/km | Artikel anfragen |
| L37760602 | 6 x 0,25 mm² | 0,11 mm | 5,0 mm | 14,4 kg/km | 37 kg/km | 78 Ω/km | Artikel anfragen |
| L37760702 | 7 x 0,25 mm² | 0,11 mm | 5,3 mm | 16,8 kg/km | 42 kg/km | 78 Ω/km | Artikel anfragen |
| L37761002 | 10 x 0,25 mm² | 0,11 mm | 6,1 mm | 24,0 kg/km | 52 kg/km | 78 Ω/km | Artikel anfragen |
| L37761402 | 14 x 0,25 mm² | 0,11 mm | 6,5 mm | 33,6 kg/km | 65 kg/km | 78 Ω/km | Artikel anfragen |
| L37760503 | 5 x 0,34 mm² | 0,11 mm | 4,9 mm | 16,3 kg/km | 37 kg/km | 57,4 Ω/km | Artikel anfragen |
| L37763203 | 32 x 0,34 mm² | 0,11 mm | 9,9 mm | 104,4 kg/km | 162 kg/km | 57,4 Ω/km | Artikel anfragen |
Querschnitt
Einzeldraht ø
± 10%
gewicht ≈
bei 20°C max.
Weitere Abmessungen und Farben auf Anfrage.
