SABclean S 776

dauerflexible Steuerleitung

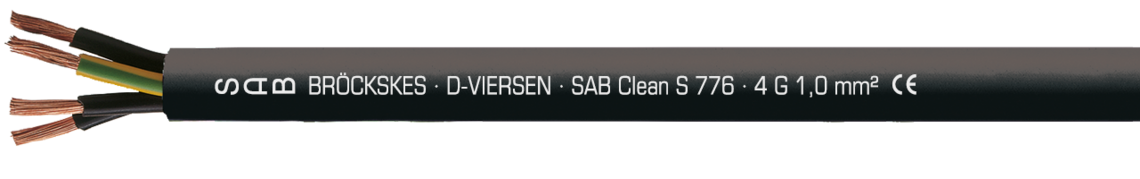

Aufdruck-Beispiel für SABclean S 776 37760410: SAB BRÖCKSKES · D-VIERSEN · SAB Clean S 776 · 4 G 1,0 mm² CE RoHS und laufende Metermarkierung

Aufdruck-Beispiel für SABclean S 776 37760410: SAB BRÖCKSKES · D-VIERSEN · SAB Clean S 776 · 4 G 1,0 mm² CE RoHS und laufende Metermarkierung

Anwendung/Beschreibung

Kältebeständige Leitung bis -40°C für den Einsatz in Clean-Room Anwendungen. Luftreinheitsklasse 1 nach DIN EN ISO 14644-1.

Produktvorteile

  • kälteflexibel
  • hohe Abriebfestigkeit
  • geringer Außendurchmesser
  • ölbeständig

Zusatzinformationen

Cleanroom Klassifizierung
DIN EN ISO 14644-1 Luftreinheitsklasse 1

Konstruktion

Leiter

blanke Cu-Litze nach IEC 60228, VDE 0295, Klasse 6

Isolierhülle

TPE

Aderkennzeichung

schwarze Adern mit fortlaufendem Ziffernaufdruck nach EN 50334 + VDE 0293-334,

ab 3 Adern ein grüngelber Schutzleiter

Verseilung

speziell abgestimmte Lagenverseilung

Bewicklung

Vlies

Mantelmaterial

TPE

Mantelfarbe

schwarz (RAL 9005)

Leiter

blanke Cu-Litze nach IEC 60228, VDE 0295, Klasse 6

Isolierhülle

TPE

Aderkennzeichung

schwarze Adern mit fortlaufendem Ziffernaufdruck nach EN 50334 + VDE 0293-334,

ab 3 Adern ein grüngelber Schutzleiter

Verseilung

speziell abgestimmte Lagenverseilung

Bewicklung

Vlies

Mantelmaterial

TPE

Mantelfarbe

schwarz (RAL 9005)

Technische Daten

Nennspannung

Uo/U 300/500 V

Prüfspannung

Ader/Ader 2000 V

Mindestbiegeradius

7,5 x d

Temperaturbereich

nicht bewegt: -40°C / +80°C

bewegt: -30°C / +80°C

Ölbeständigkeit

sehr gut - Oil 60°C nach UL 758

Luftreinheitsklasse 1

nach DIN EN ISO 14644-1

Schadstofffrei

gemäß RoHS-Richtlinie der Europäischen Union

Nennspannung

Uo/U 300/500 V

Prüfspannung

Ader/Ader 2000 V

Mindestbiegeradius

7,5 x d

Temperaturbereich

nicht bewegt: -40°C / +80°C

bewegt: -30°C / +80°C

Ölbeständigkeit

sehr gut - Oil 60°C nach UL 758

Luftreinheitsklasse 1

nach DIN EN ISO 14644-1

Schadstofffrei

gemäß RoHS-Richtlinie der Europäischen Union

Abmessungen

Art.-Nr. Aderzahl x
Querschnitt
Größter
Einzeldraht ø
Außen-ø ± 5% Cu-Zahl Leitungs-
gewicht ≈
Gleichstromwiderstand
bei 20°C max.
L377602052 x 0,50 mm²0,16 mm5,3 mm9,6 kg/km35 kg/km39,00 Ω/km Artikel anfragen
L377603053 x 0,50 mm²0,16 mm5,5 mm14,4 kg/km41 kg/km39,00 Ω/km Artikel anfragen
L377604054 x 0,50 mm²0,16 mm5,9 mm19,2 kg/km49 kg/km39,00 Ω/km Artikel anfragen
L377605055 x 0,50 mm²0,16 mm6,4 mm24,0 kg/km60 kg/km39,00 Ω/km Artikel anfragen
L377607057 x 0,50 mm²0,16 mm7,3 mm33,6 kg/km79 kg/km39,00 Ω/km Artikel anfragen
L3776120512 x 0,50 mm²0,16 mm8,7 mm57,6 kg/km111 kg/km39,00 Ω/km Artikel anfragen
L377604074 x 0,75 mm²0,16 mm6,5 mm28,8 kg/km63 kg/km26,00 Ω/km Artikel anfragen
L377605075 x 0,75 mm²0,16 mm7,1 mm36,0 kg/km77 kg/km26,00 Ω/km Artikel anfragen
L377607077 x 0,75 mm²0,16 mm8,1 mm50,4 kg/km104 kg/km26,00 Ω/km Artikel anfragen
L377604104 x 1,00 mm²0,16 mm7,0 mm38,4 kg/km77 kg/km19,50 Ω/km Artikel anfragen
L377604154 x 1,50 mm²0,16 mm7,7 mm57,6 kg/km100 kg/km13,30 Ω/km Artikel anfragen
L377605155 x 1,50 mm²0,16 mm8,4 mm72,0 kg/km123 kg/km13,30 Ω/km Artikel anfragen
L377604254 x 2,50 mm²0,16 mm9,6 mm96,0 kg/km157 kg/km7,98 Ω/km Artikel anfragen
L377604404 x 4,00 mm²0,16 mm12,1 mm153,6 kg/km252 kg/km4,95 Ω/km Artikel anfragen
L377604604 x 6,00 mm²0,21 mm13,2 mm230,4 kg/km335 kg/km3,30 Ω/km Artikel anfragen
L377604614 x 10,00 mm²0,21 mm15,8 mm384,0 kg/km514 kg/km1,91 Ω/km Artikel anfragen
Art.-Nr.
Aderzahl x
Querschnitt
Größter
Einzeldraht ø
Außen-ø ± 5%
Cu-Zahl
Leitungs-
gewicht ≈
Gleichstromwiderstand
bei 20°C max.
L37760205
2 x 0,50 mm²
0,16 mm
5,3 mm
9,6 kg/km
35 kg/km
39,00 Ω/km
L37760305
3 x 0,50 mm²
0,16 mm
5,5 mm
14,4 kg/km
41 kg/km
39,00 Ω/km
L37760405
4 x 0,50 mm²
0,16 mm
5,9 mm
19,2 kg/km
49 kg/km
39,00 Ω/km
L37760505
5 x 0,50 mm²
0,16 mm
6,4 mm
24,0 kg/km
60 kg/km
39,00 Ω/km
L37760705
7 x 0,50 mm²
0,16 mm
7,3 mm
33,6 kg/km
79 kg/km
39,00 Ω/km
L37761205
12 x 0,50 mm²
0,16 mm
8,7 mm
57,6 kg/km
111 kg/km
39,00 Ω/km
L37760407
4 x 0,75 mm²
0,16 mm
6,5 mm
28,8 kg/km
63 kg/km
26,00 Ω/km
L37760507
5 x 0,75 mm²
0,16 mm
7,1 mm
36,0 kg/km
77 kg/km
26,00 Ω/km
L37760707
7 x 0,75 mm²
0,16 mm
8,1 mm
50,4 kg/km
104 kg/km
26,00 Ω/km
L37760410
4 x 1,00 mm²
0,16 mm
7,0 mm
38,4 kg/km
77 kg/km
19,50 Ω/km
L37760415
4 x 1,50 mm²
0,16 mm
7,7 mm
57,6 kg/km
100 kg/km
13,30 Ω/km
L37760515
5 x 1,50 mm²
0,16 mm
8,4 mm
72,0 kg/km
123 kg/km
13,30 Ω/km
L37760425
4 x 2,50 mm²
0,16 mm
9,6 mm
96,0 kg/km
157 kg/km
7,98 Ω/km
L37760440
4 x 4,00 mm²
0,16 mm
12,1 mm
153,6 kg/km
252 kg/km
4,95 Ω/km
L37760460
4 x 6,00 mm²
0,21 mm
13,2 mm
230,4 kg/km
335 kg/km
3,30 Ω/km
L37760461
4 x 10,00 mm²
0,21 mm
15,8 mm
384,0 kg/km
514 kg/km
1,91 Ω/km

Weitere Abmessungen und Farben auf Anfrage.
