SAB Kabel

USB 2.0 UL

flexible USB 2.0 Leitung mit UL Approbation

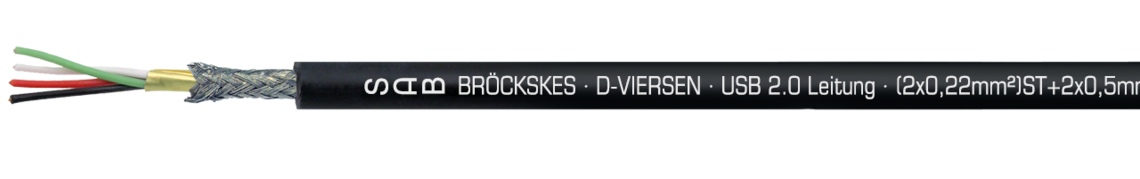

Aufdruck-Beispiel für USB 2.0 UL 06010222: SAB BRÖCKSKES · D-VIERSEN · USB 2.0 LEITUNG · (2x0,22mm²)ST+2x0,50mm² 0601-0222 UL AWM Style 2655 80°C 300V CE

Aufdruck-Beispiel für USB 2.0 UL 06010222: SAB BRÖCKSKES · D-VIERSEN · USB 2.0 LEITUNG · (2x0,22mm²)ST+2x0,50mm² 0601-0222 UL AWM Style 2655 80°C 300V CE

Anwendung

USB 2.0 Kabel mit UL Approbation und einer maximalen Betriebsspannung von 350 V. Diese USB Leitung mit einem Mindestbiegeradius von 5 x d wird überall dort, wo Hochfrequenzdatenübertragung benötigt wird, eingesetzt, z.B. in der Automobilindustrie und der Automation.

Besondere Merkmale

  • UL approbiert
  • bis zu 10 m Übertragungslänge
  • hervorragende Übertragungseigenschaften

Zusatzinformationen

auch als konfektionierte Leitung z.B. mit USB Typ A und USB Typ B Stecker möglich

Aufbau

Abmessung

(2 x 0,22 mm²) ST + 2 x 0,5 mm²

Leiter

blanke Cu-Litze (0,50 mm²)

versilberte Cu-Litze (0,22 mm²)

Isolierhülle

SABIX ®

Aderkennzeichnung

schwarz, rot (0,50 mm²), weiß, grün (0,22 mm²)

Verseilung

2 x 0,22 mm² mit Alu-Folie umwickelt, gemeinsam mit 0,50 mm²

Bewicklung

Vlies

Abschirmung

Geflecht aus verzinnten Cu-Runddrähten

Mantelmaterial

PVC

Mantelfarbe

schwarz (RAL 9005)

Abmessung

(2 x 0,22 mm²) ST + 2 x 0,5 mm²

Leiter

blanke Cu-Litze (0,50 mm²)

versilberte Cu-Litze (0,22 mm²)

Isolierhülle

SABIX ®

Aderkennzeichnung

schwarz, rot (0,50 mm²), weiß, grün (0,22 mm²)

Verseilung

2 x 0,22 mm² mit Alu-Folie umwickelt, gemeinsam mit 0,50 mm²

Bewicklung

Vlies

Abschirmung

Geflecht aus verzinnten Cu-Runddrähten

Mantelmaterial

PVC

Mantelfarbe

schwarz (RAL 9005)

Technische Daten

Betriebsspitzenspannung

max. 350 V

UL Style

2655

Spannung UL

300 V

Prüfspannung

Ader/Ader: 2000 V

Ader/Schirm: 2000 V

Mindestbiegeradius

fest verlegt: 5 x d

frei beweglich: 10 x d

Temperaturbereich

UL: bis zu 80°C

nicht bewegt: -30/+70 °C

bewegt: -5/+70°C

Ölbeständigkeit

nach Werksnorm

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Betriebsspitzenspannung

max. 350 V

UL Style

2655

Spannung UL

300 V

Prüfspannung

Ader/Ader: 2000 V

Ader/Schirm: 2000 V

Mindestbiegeradius

fest verlegt: 5 x d

frei beweglich: 10 x d

Temperaturbereich

UL: bis zu 80°C

nicht bewegt: -30/+70 °C

bewegt: -5/+70°C

Ölbeständigkeit

Abmessungen

Art.-Nr. Abmessung Außen-ø ca. Cu-Zahl Leitungsgewicht ca.
06010222(2x0,22) ST + 2x0,50 mm²7 mm34 kg/km63 kg/km Artikel anfragen
Art.-Nr.
Abmessung
Außen-ø ca.
Cu-Zahl
Leitungsgewicht ca.
06010222
(2x0,22) ST + 2x0,50 mm²
7 mm
34 kg/km
63 kg/km

Weitere Abmessungen und Farben auf Anfrage.
