USB 2.0 S

dauerflexible USB 2.0 Leitung schleppkettentauglich

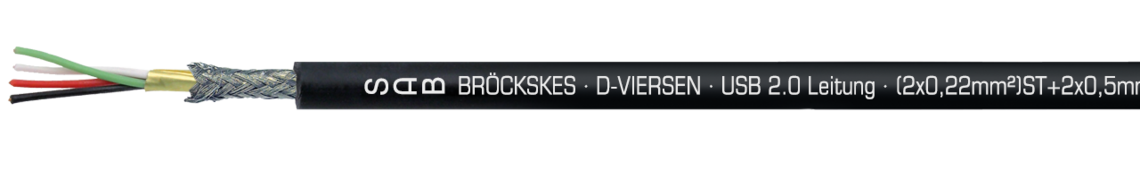

Aufdruck-Beispiel für USB 2.0 S 06011022: SAB BRÖCKSKES · D-VIERSEN · USB 2.0 LEITUNG · (2x0,22mm²)ST+2x0,50mm² 0601-1022 CE

Aufdruck-Beispiel für USB 2.0 S 06011022: SAB BRÖCKSKES · D-VIERSEN · USB 2.0 LEITUNG · (2x0,22mm²)ST+2x0,50mm² 0601-1022 CE

Anwendung/Beschreibung

Schleppkettentaugliche USB 2.0 Leitung mit einem Geflecht aus verzinnten Cu-Runddrähten. Dieses USB 2.0 Kabel wird überall dort, wo Hochfrequenz-Datenübertragung benötigt wird, eingesetzt, z.B. in der Automobilindustrie und der Automation.

Produktvorteile

  • schleppkettenfähig
  • halogenfrei
  • sehr gute Ölbeständigkeit
  • bis zu 10 m Übertragungslänge
  • hervorragende Übertragungseigenschaften

Zusatzinformationen

auch als konfektionierte Leitung z.B. mit USB Typ A und USB Typ B Stecker möglich

Konstruktion

Leiter

blanke Cu-Litze (0,50 mm²)

versilberte Cu-Litze (0,22 mm²)

Isolierhülle

SABIX®

Aderkennzeichnung

schwarz, rot (0,50 mm²) weiß, grün (0,22 mm²)

Verseilung

2 x 0,22 mm² mit Alu-Folie umwickelt, gemeinsam mit 0,50 mm²

Bewicklung

Vlies

Abschirmung

Geflecht aus verzinnten Cu-Runddrähten

Bewicklung

Vlies

Mantelmaterial

PUR

Mantelfarbe

schwarz (RAL 9005)

Leiter

blanke Cu-Litze (0,50 mm²)

versilberte Cu-Litze (0,22 mm²)

Isolierhülle

SABIX®

Aderkennzeichnung

schwarz, rot (0,50 mm²) weiß, grün (0,22 mm²)

Verseilung

2 x 0,22 mm² mit Alu-Folie umwickelt, gemeinsam mit 0,50 mm²

Bewicklung

Vlies

Abschirmung

Geflecht aus verzinnten Cu-Runddrähten

Bewicklung

Vlies

Mantelmaterial

PUR

Mantelfarbe

schwarz (RAL 9005)

Technische Daten

Betriebsspitzenspannung

max. 350 V

Prüfspannung

Ader/Ader: 600 V

Ader/Schirm: 600 V

Mindestbiegeradius

fest verlegt: 5 x d

frei beweglich: 6 x d

dauerflexibel: 7,5 x d

Temperaturbereich VDE

nicht bewegt: -50/+90°C

bewegt: -40/+90°C

Halogenfreiheit

nach IEC 60754-1 + VDE 0482-754-1

Ölbeständigkeit

TMPU EN 50363-10-2 + VDE 0207-363-10-2

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Betriebsspitzenspannung

max. 350 V

Prüfspannung

Ader/Ader: 600 V

Ader/Schirm: 600 V

Mindestbiegeradius

fest verlegt: 5 x d

frei beweglich: 6 x d

dauerflexibel: 7,5 x d

Temperaturbereich VDE

nicht bewegt: -50/+90°C

bewegt: -40/+90°C

Halogenfreiheit

nach IEC 60754-1 + VDE 0482-754-1

Ölbeständigkeit

TMPU EN 50363-10-2 + VDE 0207-363-10-2

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Abmessungen

Art.-Nr. Abmessung Außen-ø ca. Cu-Zahl Leitungs-
gewicht ≈
L06011022(2x0,22) ST + 2x0,50 mm²7 mm34,1 kg/km59 kg/km Artikel anfragen
Art.-Nr.
Abmessung
Außen-ø ca.
Cu-Zahl
Leitungs-
gewicht ≈
L06011022
(2x0,22) ST + 2x0,50 mm²
7 mm
34,1 kg/km
59 kg/km

Weitere Abmessungen und Farben auf Anfrage.
