SAB Kabel

SABIX® CB 620 FRNC

halogenfreie, flammwidrige CAN-Bus Leitung

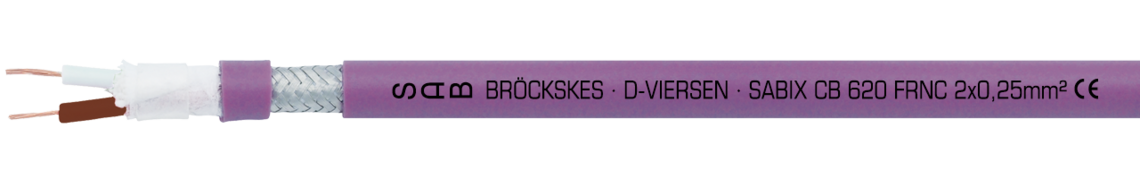

Aufdruck-Beispiel für SABIX CB 620 FRNC 66202251: SAB BRÖCKSKES · D-VIERSEN · SABIX CB 620 FRNC 2x0,25mm² CE

Aufdruck-Beispiel für SABIX CB 620 FRNC 66202251: SAB BRÖCKSKES · D-VIERSEN · SABIX CB 620 FRNC 2x0,25mm² CE

Anwendung

Die halogenfreie und flammwidrige CAN-Bus Leitung SABIX® CB 620 FRNC leitet gemäß IEC 60332-3 + EN 60332-3 Cat. C bzw. D keine Brände weiter. Diese Leitung wird für die schnelle Datenübertragung in Stromversorgungsketten eingesetzt.

Besondere Merkmale

  • halogenfrei
  • keine Brandweiterleitung
  • schnelle Datenübertragung

Aufbau

Leiter

blanke Cu-Litze nach VDE 0812

Isolierhülle

SABIX®

Aderkennzeichnung

nach DIN 47100

Umwicklung

PETP-Folie

Abschirmung

Geflecht aus verzinnten Cu-Runddrähten

Mantelmaterial

SABIX®

Mantelfarbe

rotlila (RAL 4001)

Leiter

blanke Cu-Litze nach VDE 0812

Isolierhülle

SABIX®

Aderkennzeichnung

nach DIN 47100

Umwicklung

PETP-Folie

Abschirmung

Geflecht aus verzinnten Cu-Runddrähten

Mantelmaterial

SABIX®

Mantelfarbe

rotlila (RAL 4001)

Technische Daten

Betriebsspitzenspannung

max. 350 V

Brennverhalten

keine Brandweiterleitung nach IEC 60332-3-24 + IEC 60332-3-25 Cat. C bzw. D, siehe Kapitel N „Technische Daten“

Rauchdichte

nach IEC 61034 + VDE 0482-1034

Prüfspannung

Ader/Ader: 1000V

Ader/Schirm: 1000V

Mindestbiegeradius

7,5 x d

Temperaturbereich

nicht bewegt: -40/+85 °C

bewegt: -30/+85 °C

Halogenfreiheit

nach IEC 60754-1 + VDE 0482-754-1

Korrosivität der Brandgase

IEC 60754-2 + VDE 0482-754-2 werden erfüllt - keine Entwicklung von korrosiven Brandgasen

Wellenwiderstand

120 Ω (95 - 140 Ω)

Flexibilität

gut

Einsatz in Schleppketten

nicht empfohlen

Schadstofffreiheit

gemäß RoHS-Richtlinie der Europäischen Union

Betriebsspitzenspannung

max. 350 V

Brennverhalten

keine Brandweiterleitung nach IEC 60332-3-24 + IEC 60332-3-25 Cat. C bzw. D, siehe Kapitel N „Technische Daten“

Rauchdichte

nach IEC 61034 + VDE 0482-1034

Prüfspannung

Ader/Ader: 1000V

Ader/Schirm: 1000V

Mindestbiegeradius

7,5 x d

Temperaturbereich

nicht bewegt: -40/+85 °C

bewegt: -30/+85 °C

Halogenfreiheit

nach IEC 60754-1 + VDE 0482-754-1

Korrosivität der Brandgase

IEC 60754-2 + VDE 0482-754-2 werden erfüllt - keine Entwicklung von korrosiven Brandgasen

Wellenwiderstand

120 Ω (95 - 140 Ω)

Flexibilität

gut

Einsatz in Schleppketten

nicht empfohlen

Abmessungen

Art.-Nr.Aderzahl x QuerschnittAußen-ø ± 5%Cu-ZahlLeitungsgewicht ca.
662022512 x 0,25 mm²5,7 mm19 kg/km41 kg/km
Art.-Nr.
Aderzahl x Querschnitt
Außen-ø ± 5%
Cu-Zahl
Leitungsgewicht ca.
66202251
2 x 0,25 mm²
5,7 mm
19 kg/km
41 kg/km
