CATLine CAT 5e DR
trommelbare CAT 5e Industrial Ethernet Leitung

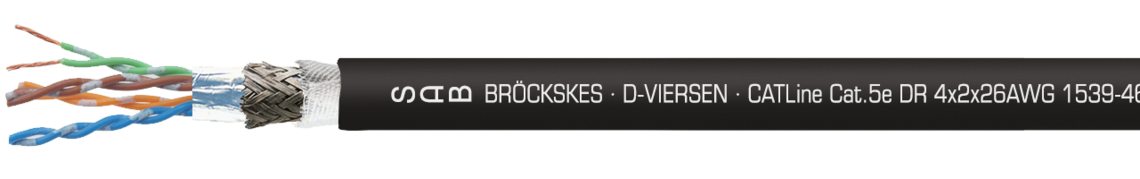

Aufdruck-Beispiel für CATLine CAT 5e DR: SAB BRÖCKSKES · D-VIERSEN · CATLine Cat.5e DR 4x2x26AWG 1539-4651 CE
Anwendung/Beschreibung
Flexible CAT 5e Industrial Ethernet Leitung 4 x 2 x 26 AWG für trommelbare Anwendungen. Dieses CAT 5e Kabel ist halogenfrei, ölbeständig und weist eine gute Beständigkeit gegen aggressive Chemikalien auf.
Produktvorteile
- halogenfrei
- sehr gute Ölbeständigkeit
- sehr gute Wetterbeständigkeit
- trommelbare Leitung
- gut gegen aggressive Chemikalien
Zusatzinformationen
auch als konfektionierte Leitung z.B. mit M12 / RJ45 Stecker möglich
Konstruktion
| Abmessung | 4 x 2 x 26 AWG |
|---|---|
| Leiter | blanke Cu-Litze, feindrähtig |
| Isolierhülle | Spezial-Polymer |
| Aderkennzeichnung | weiß-blau/blau, weiß-orange/orange, weiß-grün/grün, weiß-braun/braun |
| Verseilung | Adern paarig verseilt, Paare gemeinsam |
| Bewicklung | Vlies |
| Abschirmung | Alu-Folie und Geflecht aus verzinnten Cu-Runddrähten |
| Bewicklung | Vlies |
| Mantelmaterial | PUR / Stützgeflecht / PUR |
| Mantelfarbe | schwarz (RAL 9005) |
4 x 2 x 26 AWG
blanke Cu-Litze, feindrähtig
Spezial-Polymer
weiß-blau/blau, weiß-orange/orange, weiß-grün/grün, weiß-braun/braun
Adern paarig verseilt, Paare gemeinsam
Vlies
Alu-Folie und Geflecht aus verzinnten Cu-Runddrähten
Vlies
PUR / Stützgeflecht / PUR
schwarz (RAL 9005)
Technische Daten
| Betriebsspitzenspannung | max. 90 V |
|---|---|
| Prüfspannung | Ader/Ader: 750 V Ader/Schirm: 750 V |
| Mindestbiegeradius | bei Verlegung und Montage (fest verlegt): 5 x d bei wiederholten Wickelvorgängen (bewegt): 10 x d umgelegt über Rollen (bewegt): 12 x d |
| Temperaturbereich VDE | nicht bewegt: -50/+90 °C bewegt: -40/+90 °C |
| Halogenfreiheit | nach IEC 60754-1 + VDE 0482-754-1 |
| Ölbeständigkeit | TMPU nach EN 50363-10-2 + VDE 0207-363-10-2 |
| Wellenwiderstand | 100Ω ± 10Ω, erfüllt die elektrischen und übertragungstechnischen Anforderungen bei Hochfrequenz in Anlehnung an EN 50288-2-2 / CAT 5 |
| Wetterbeständigkeit | sehr gut |
| Anwendung | für EtherCAT- und EtherNET/IP-Anwendungen geeignet |
| Schadstofffreiheit | gemäß RoHS-Richtlinie der Europäischen Union |
max. 90 V
Ader/Ader: 750 V
Ader/Schirm: 750 V
bei Verlegung und Montage (fest verlegt): 5 x d
bei wiederholten Wickelvorgängen (bewegt): 10 x d
umgelegt über Rollen (bewegt): 12 x d
nicht bewegt: -50/+90 °C
bewegt: -40/+90 °C
nach IEC 60754-1 + VDE 0482-754-1
TMPU nach EN 50363-10-2 + VDE 0207-363-10-2
100Ω ± 10Ω, erfüllt die elektrischen und übertragungstechnischen Anforderungen bei Hochfrequenz in Anlehnung an EN 50288-2-2 / CAT 5
sehr gut
für EtherCAT- und EtherNET/IP-Anwendungen geeignet
gemäß RoHS-Richtlinie der Europäischen Union
Abmessungen
| Art.-Nr. | Abmessung | max. Ader-ø | Außen-ø ± 5% | Cu-Zahl |
Leitungs- gewicht ≈ |
Zugbeanspruchung max. | |
|---|---|---|---|---|---|---|---|
| L15394651 | 4 x 2 x 26 AWG | 1,05 mm | 8,5 mm | 32,0 kg/km | 79,0 kg/km | 200 N | Artikel anfragen |
gewicht ≈
max.
Weitere Abmessungen und Farben auf Anfrage.
