CATLine CAT 7A DR

trommelbare CAT 7A Gigabit Ethernet Leitung

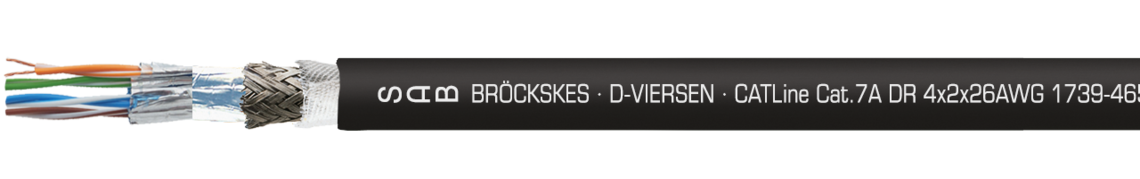

Aufdruck-Beispiel für CATLine CAT 6A DR: SAB BRÖCKSKES · D-VIERSEN · CATLine Cat.7A DR 4x2x26AWG 1739-4651 CE

Datenblatt für CATLine CAT 7A DR herunterladen

Fragen zu unseren Produkten?

Anwendung

CAT 7A Gigabit Ethernet Kabel für den trommelbaren Einsatz. Die trommelbaren CAT 7A Leitung mit kleinem Biegeradius ist für unterschiedliche Anwendungen konstruiert worden, in denen höhere Datenmengen sicher übertragen werden müssen. Beispielhafte Einsatzgebiete sind die Theatertechnik, die Signalübertragung von verfahrbaren Rechenreinigungs-Anlagen oder die Hochregallager-Technik.

Besondere Merkmale

halogenfrei
sehr gute Ölbeständigkeit
sehr gute Wetterbeständigkeit
trommelbare Leitung
gut gegen aggressive Chemikalien

Zusatzinformationen

auch als konfektionierte Leitung z.B. mit M12 / RJ45 Stecker möglich

Aufbau

Leiter	blanke Cu-Litze, feindrähtig
Isolierhülle	Spezial-Polymer
Aderkennzeichnung	weiß-blau/blau, weiß-orange/orange, weiß-grün/grün, weiß-braun/braun
Verseilung	Adern paarig verseilt, Paare foliengeschirmt, Paare gemeinsam
Abschirmung	alubedampftes Vlies und Geflecht aus verzinnten Cu-Runddrähten
Bewicklung	Vlies
Mantelmaterial	PUR / Stützgeflecht / PUR
Mantelfarbe	schwarz (RAL 9005)

Leiter

blanke Cu-Litze, feindrähtig

Isolierhülle

Spezial-Polymer

Aderkennzeichnung

weiß-blau/blau, weiß-orange/orange, weiß-grün/grün, weiß-braun/braun

Verseilung

Adern paarig verseilt, Paare foliengeschirmt, Paare gemeinsam

Abschirmung

alubedampftes Vlies und Geflecht aus verzinnten Cu-Runddrähten

Bewicklung

Vlies

Mantelmaterial

PUR / Stützgeflecht / PUR

Mantelfarbe

schwarz (RAL 9005)

Technische Daten

Betriebsspitzenspannung	max. 90 V
Prüfspannung	Ader/Ader 750 V Ader/Schirm 750 V
Mindestbiegeradius	bei Verlegung und Montage (fest verlegt): 5 x d bei wiederholten Wickelvorgängen (bewegt): 10 x d umgelegt über Rollen (bewegt): 12 x d
Temperaturbereich VDE	nicht bewegt: -50°C/+90°C bewegt: -40°C/+90°C
Halogenfreiheit	nach IEC 60754-1 + VDE 0482-754-1
Ölbeständigkeit	TMPU nach EN 50363-10-2 + VDE 0207-363-10-2
Wellenwiderstand (100 MHz)	100Ω ± 10Ω, erfüllt die elektrischen und übertragungstechnischen Anforderungen bei Hochfrequenz in Anlehnung an EN 50288-9-2 / CAT 7A
Witterungsbeständigkeit	sehr gut
Schadstofffrei	gemäß RoHS-Richtlinie der Europäischen Union

Betriebsspitzenspannung

max. 90 V

Prüfspannung

Ader/Ader 750 V

Ader/Schirm 750 V

Mindestbiegeradius

bei Verlegung und Montage (fest verlegt): 5 x d

bei wiederholten Wickelvorgängen (bewegt): 10 x d

umgelegt über Rollen (bewegt): 12 x d

Temperaturbereich VDE

nicht bewegt: -50°C/+90°C

bewegt: -40°C/+90°C

Halogenfreiheit

nach IEC 60754-1 + VDE 0482-754-1

Ölbeständigkeit

TMPU nach EN 50363-10-2 + VDE 0207-363-10-2

Wellenwiderstand (100 MHz)

100Ω ± 10Ω, erfüllt die elektrischen und übertragungstechnischen Anforderungen bei Hochfrequenz in Anlehnung an EN 50288-9-2 / CAT 7A

Witterungsbeständigkeit

sehr gut

Schadstofffrei

gemäß RoHS-Richtlinie der Europäischen Union

Abmessungen

Art.-Nr.	Aderanzahl	Querschnitt	max. Ader-ø	Außen-ø ± 5%	Cu-Zahl	Leitungsgewicht ca.	Zugbeanspruchung max.
17394651	8	26 AWG	1,6 mm	10,5 mm	38,5 kg/km	117 kg/km	200

Art.-Nr.

Aderanzahl

Querschnitt

max. Ader-ø

Außen-ø ± 5%

Cu-Zahl

Leitungsgewicht ca.

Zugbeanspruchung max.

17394651

26 AWG

1,6 mm

10,5 mm

38,5 kg/km

117 kg/km

200
