CATLine CAT 6A ExLD
CAT 6A Gigabit Ethernet Leitung für explosionsgefährderte Bereiche mit UL Approbation

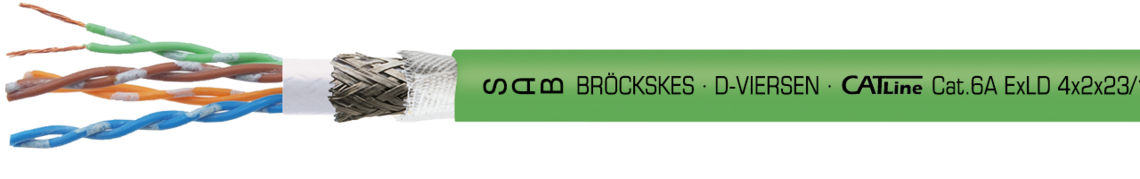

Aufdruck-Beispiel: SAB BRÖCKSKES · D-VIERSEN · CATLine Cat.6A ExLD 4x2x23/1AWG 1639-9015 UL AWM Style 20549 80°C 300V CE
Anwendung/Beschreibung
Ein entscheidendes Qualitätsmerkmal dieser Leitung ist ihre hervorragende Längsdichtheit. Sie verhindert sowohl Zünddurchschläge als auch die gefährliche Zonenverschleppung brennbarer Gase in nicht-explosionsgefährdete Bereiche. Die Leitung entspricht den Anforderungen gemäß der Norm IEC EN 60079-14 und ist geeignet für den Einsatz in explosionsgefährdeten Bereichen zur Verhinderung von Zonenverschleppungen gemäß IEC EN 60079-14 Kapitel 9.3 und Anhang E.
Produktvorteile
- kältebeständig
- flammhemmend und selbstverlöschend
- öl- und chemikalienbeständig
- Gigabit Ethernet 10GBase-T
- PoE geeignet
- hervorragende Längsdichtheit
- Verhinderung von Zonenverschleppungen
- PFAS-frei
Aufbau
| Leiter | blanke Cu-Litze, eindrähtig |
|---|---|
| Isolierhülle | SABIX® |
| Aderkennzeichnung | EIA/TIA T568 + IEC 708-1 |
| Verseilung | paarweise |
| Abschirmung | Alu-Folie und verzinnte Cu-Runddrähte optische Bedeckung ≥ 85% |
| Bewicklung | Vlies |
| Mantelmaterial | PUR |
| Mantelfarbe | grün (ähnlich RAL 6018) |
blanke Cu-Litze, eindrähtig
SABIX®
EIA/TIA T568 + IEC 708-1
paarweise
Alu-Folie und verzinnte Cu-Runddrähte optische Bedeckung ≥ 85%
Vlies
PUR
grün (ähnlich RAL 6018)
Technische Daten
| Betriebsspitzenspannung | max. 90 V |
|---|---|
| Spannung UL | 300 V |
| Prüfspannung | Ader/Ader 2000 V Ader/Schirm 2000 V |
| Mindestbiegeradius | nach Installation: 4 x d bei Installation: 8 x d |
| Temperaturbereich | UL: bis +80 °C nicht bewegt: -60/+80 °C bewegt: -30/+80 °C |
| Halogenfreiheit | nach IEC 60754-1 + VDE 0482-754-1 |
| Brennverhalten | flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2 |
| Ölbeständigkeit | TMPU nach EN 50363-10-2 + VDE 0207-363-10-2, IRM 902, 168 h, 100 °C |
| MUD-Beständigkeit | sehr gut - nach IEC 60092-360, IEC 61892-4, NEK TS 606 |
| UV- und Wetterbeständigkeit | sehr gut - nach HD 605 (VDE 0276-605) |
| Isolationswiderstand | min. 5GΩ x km bei + 20 °C |
| Wellenwiderstand | 100Ω ± 10Ω, erfüllt die elektrischen und übertragungstechnischen Anforderungen bei Hochfrequenz in Anlehnung an EN 50288-10-2 (CAT 6A) |
| Einsatz | nach IEC 60079-14 Kapitel 9.3 und Anhang E zur Verhinderung von Zonenverschleppung |
| Bauproduktenverordnung | Euroklasse Eca nach EN 50575 wird erfüllt |
| UL Style | 20549 |
| Schadstofffrei | gemäß RoHS-Richtlinie der Europäischen Union |
max. 90 V
300 V
Ader/Ader 2000 V
Ader/Schirm 2000 V
nach Installation: 4 x d
bei Installation: 8 x d
UL: bis +80 °C
nicht bewegt: -60/+80 °C
bewegt: -30/+80 °C
nach IEC 60754-1 + VDE 0482-754-1
flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2
TMPU nach EN 50363-10-2 + VDE 0207-363-10-2, IRM 902, 168 h, 100 °C
sehr gut - nach IEC 60092-360, IEC 61892-4, NEK TS 606
sehr gut - nach HD 605 (VDE 0276-605)
min. 5GΩ x km bei + 20 °C
100Ω ± 10Ω, erfüllt die elektrischen und übertragungstechnischen Anforderungen bei Hochfrequenz in Anlehnung an EN 50288-10-2 (CAT 6A)
nach IEC 60079-14 Kapitel 9.3 und Anhang E zur Verhinderung von Zonenverschleppung
Euroklasse Eca nach EN 50575 wird erfüllt
20549
gemäß RoHS-Richtlinie der Europäischen Union
Abmessungen
| Art.-Nr. | Typ | Abmessung |
Außen-ø ± 0,3 mm | Cu-Zahl |
Leitungs- gewicht ≈ |
Gleichstromwiderstand bei 20°C nach VDE 0812 max. Ω/km | |
|---|---|---|---|---|---|---|---|
| L16399015 | CATLine CAT 6A ExLD | 4 x 2 x 23/1 AWG | 8,9 mm | 48,1 kg/km | 94 kg/km | 64,6 Ω/km | Artikel anfragen |
± 0,3 mm
gewicht ≈
bei 20°C nach VDE 0812
max. Ω/km
Weitere Abmessungen und Farben auf Anfrage.
