CATLine CAT 6A R flex

dauerflexible, halogenfreie CAT 6A Industrial Ethernet-Leitungen für die Bahntechnik

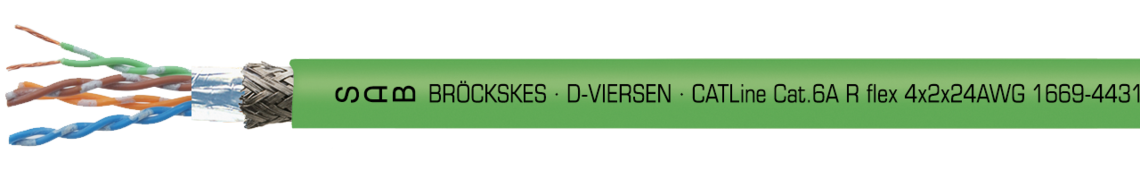

Aufdruck-Beispiel für CATLine CAT 6A R flex 16694631: SAB BRÖCKSKES · D-VIERSEN · CATLine Cat.6A R flex 4x2x24AWG 1669-4431 CE

Datenblatt für CATLine CAT 6A R flex herunterladen

Fragen zu unseren Produkten?

Anwendung/Beschreibung

CAT 6/6A Ethernet Leitung ist speziell für den Einsatz in Schienenfahrzeugen für die flexible und geschützte Verlegung im Innenraum, z.B. in Türsteuerungen oder in Schutzschläuchen geeignet. Das flexible CAT 6 bzw. CAT 6A Kabel ist auch für die Außenverlegung, z.B. im Drehgestell für leichte bis moderate mechanische Belastungen einsetzbar.

Produktvorteile

dauerflexibel
halogenfrei
keine Brandweiterleitung
flammhemmend und selbstverlöschend
gute Öl- und Kraftstoffbeständigkeit
gute Säuren- und Laugenbeständigkeit
gut gegen aggressive Chemikalien
für die Außenverlegung geeignet
erfüllt die Brandschutzanforderungen R15 (EL1A) und R16 (EL1B) nach EN 45545-2 für die Gefährdungsstufen HL1-3

Zusatzinformationen

auch als konfektionierte Leitung z.B. mit M12 / RJ45 Stecker möglich

Konstruktion

Abmessung	L1669-4431: 4 x 2 x 24 AWG L1669-4631: 4 x 2 x 26 AWG
Leiter	blanke Cu-Litze, feindrähtig
Isolierhülle	Spezial SABIX®
Aderkennzeichnung	L1669-4431: weiß-blau/blau, weiß-orange/orange L1669-4631: weiß-grün/grün, weiß-braun/braun
Verseilung	paarweise, Paare gemeinsam
Bewicklung	Folie
Abschirmung	Alu-Folie und Geflecht aus verzinnten Cu-Runddrähten
Mantelmaterial	Spezial SABIX®
Mantelfarbe	grün (ähnlich RAL 6018)

Abmessung

L1669-4431: 4 x 2 x 24 AWG

L1669-4631: 4 x 2 x 26 AWG

Leiter

blanke Cu-Litze, feindrähtig

Isolierhülle

Spezial SABIX®

Aderkennzeichnung

L1669-4431: weiß-blau/blau, weiß-orange/orange

L1669-4631: weiß-grün/grün, weiß-braun/braun

Verseilung

paarweise, Paare gemeinsam

Bewicklung

Folie

Abschirmung

Alu-Folie und Geflecht aus verzinnten Cu-Runddrähten

Mantelmaterial

Spezial SABIX®

Mantelfarbe

grün (ähnlich RAL 6018)

Technische Daten

Artikelnummer	L1669-4431 L1669-4631
Betriebsspitzenspannung	max. 90 V
Prüfspannung	Ader/Ader 750 V Ader/Schirm 750 V
Mindestbiegeradius	fest verlegt: 5 x d frei beweglich: 12 x d dauerflexibel: 15 x d
Temperaturbereich VDE	nicht bewegt: - 50°C / + 90°C bewegt: - 40°C / + 90°C
Halogenfreiheit	nach EN 50306-1 + EN 50264-1. Entwicklung von HCl ist ≤ 0,5% nach IEC 60754-1. pH-Wert ist ≥ 4,3 nach IEC 60754-2. Leitfähigkeit ist ≤ 10,0 µS/mm nach IEC 60754-2. Fluorgehalt ≤ 0,1% nach IEC 60684-2
Brennverhalten	keine Brandweiterleitung nach IEC 60332-3-24 + VDE 0482-332-3-24 bzw. IEC 60332-3-25 + VDE 0482-332-3-25 und EN 50305 + VDE 0260-305 Abschnitt 9.1.2. Flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2
Rauchdichte	nach IEC 61034 + VDE 0482-1034
Toxizität	nach EN 50305 + VDE 0260-305
Wellenwiderstand	100Ω ± 10Ω in Anlehnung an EN 50288-10-2 / CAT 6A
Flexibilität	sehr gut
Schadstofffrei	gemäß RoHS-Richtlinie der Europäischen Union

Artikelnummer

L1669-4431

L1669-4631

Betriebsspitzenspannung

max. 90 V

Prüfspannung

Ader/Ader 750 V

Ader/Schirm 750 V

Mindestbiegeradius

fest verlegt: 5 x d

frei beweglich: 12 x d

dauerflexibel: 15 x d

Temperaturbereich VDE

nicht bewegt: - 50°C / + 90°C

bewegt: - 40°C / + 90°C

Halogenfreiheit

nach EN 50306-1 + EN 50264-1.

Entwicklung von HCl ist ≤ 0,5% nach IEC 60754-1.

pH-Wert ist ≥ 4,3 nach IEC 60754-2.

Leitfähigkeit ist ≤ 10,0 µS/mm nach IEC 60754-2.

Fluorgehalt ≤ 0,1% nach IEC 60684-2

Brennverhalten

keine Brandweiterleitung nach IEC 60332-3-24 + VDE 0482-332-3-24 bzw. IEC 60332-3-25 + VDE 0482-332-3-25 und EN 50305 + VDE 0260-305 Abschnitt 9.1.2.

Flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2

Rauchdichte

nach IEC 61034 + VDE 0482-1034

Toxizität

nach EN 50305 + VDE 0260-305

Wellenwiderstand

100Ω ± 10Ω in Anlehnung an

EN 50288-10-2 / CAT 6A

Flexibilität

sehr gut

Schadstofffrei

gemäß RoHS-Richtlinie der Europäischen Union

Abmessungen

Art.-Nr.	Abmessung	max. Ader-ø	Außen-ø	Cu-Zahl	Leitungs- gewicht ca.
16694431	4 x 2 x 24 AWG	1,29 mm	7,9 mm	42,2 kg/km	80 kg/km	Artikel anfragen
16694631	4 x 2 x 26 AWG	0,99 mm	6,5 mm	29,7 kg/km	56 kg/km	Artikel anfragen

Art.-Nr.

Abmessung

max. Ader-ø

Außen-ø

Cu-Zahl

Leitungs-
gewicht ca.

16694431

4 x 2 x 24 AWG

1,29 mm

7,9 mm

42,2 kg/km

80 kg/km

Artikel anfragen

16694631

4 x 2 x 26 AWG

0,99 mm

6,5 mm

29,7 kg/km

56 kg/km
