GP 400 TF DR

Versorgungsleitung - TrippleFlex drum

SAB BRÖCKSKES · D-Viersen · GP 400 TF DR 3x70,0mm²+3x12,0mm²+6x4x1,0mm² 3400-0203 CE und laufende Meterbedruckung

SAB BRÖCKSKES · D-Viersen · GP 400 TF DR 3x70,0mm²+3x12,0mm²+6x4x1,0mm² 3400-0203 CE und laufende Meterbedruckung

Anwendung/Beschreibung

Leitung für den Einsatz auf Motorleitungstrommeln, schon ab einem Kerndurchmesser von min. 600 mm oder in Scherensystemen.

Produktvorteile

  • kapazitätsarme Isolation
  • abriebfester PUR Mantel
  • kälteflexibel
  • halogenfrei
  • ölbeständig
  • wetterbeständig
  • mit Verschleißanzeige

Zusatzinformationen

Strombelastbarkeit

In Anlehnung an LV112-3 und basierend auf einem anwendungsbezogenen Strom-Zeit-Profil und folgenden Einsatzbedingungen:

  • Umgebungstemperaturen bis max. 30°C
  • zwei gleichfarbige Phasen zu einem Leiter verschaltet
  • übrige Adern (12mm² bl und 1mm²) unbelastet
  • Verlegung einzeln an oder auf Flächen

  • 260 A für max. 2 h
  • 286 A für max. 10 min.
  • 325 A für max. 5 min.
  • 364 A für max. 10 s
  • 520 A für max. 2 s

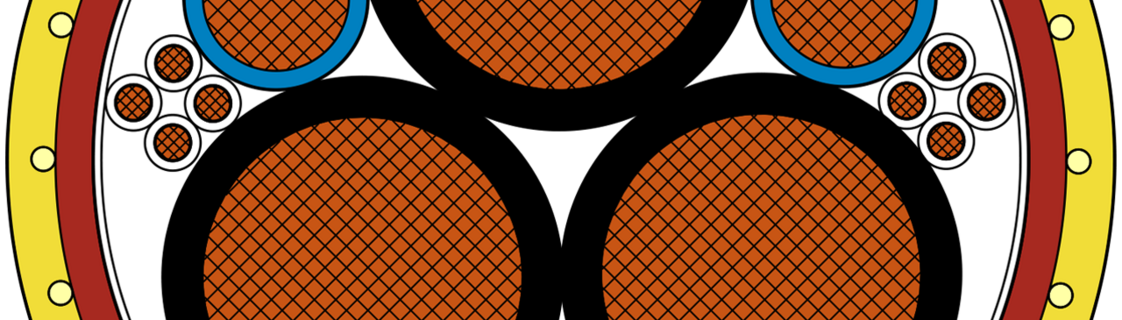

Aufbau

Leiter

Kupfer, verzinnt, feindrähtig nach IEC 60228 Klasse 5

Isolierhülle

SABIX®

Aderkennzeichnung

1,0 mm²: weiße Adern mit Zahlenaufdruck 1-24

12,0 mm²: 3 x blau

70,0 mm²: schwarze Adern mit Zahlenaufdruck 1-3

Verseilung

1,0 mm²: Adern zu Vierern verseilt, mit Vlies überlappend gewickelt



alle Elemente optimiert in Lage verseilt, mit Vlies überlappend gewickelt

Innenmantel

PUR, rot

Stützgeflecht

Aramid

Außenmantel

PUR, gelb

Leiter

Kupfer, verzinnt, feindrähtig nach IEC 60228 Klasse 5

Isolierhülle

SABIX®

Aderkennzeichnung

1,0 mm²: weiße Adern mit Zahlenaufdruck 1-24

12,0 mm²: 3 x blau

70,0 mm²: schwarze Adern mit Zahlenaufdruck 1-3

Verseilung

1,0 mm²: Adern zu Vierern verseilt, mit Vlies überlappend gewickelt



alle Elemente optimiert in Lage verseilt, mit Vlies überlappend gewickelt

Innenmantel

PUR, rot

Stützgeflecht

Aramid

Außenmantel

PUR, gelb

Technische Daten

Nennspannung

Uo/U 115/200 V

Max. zulässige Betriebsspannung

Uo/U 0,6/1 kV

Prüfspannung

Ader/Ader 4000 V AC 50 Hz

Mindestbiegeradius

fest verlegt: 4 x d

frei beweglich: 7,5 x d bei wiederholten Wickelvorgängen

umgelenkt über Rollen: 10 x d

Trommel: min. 600 mm Innendurchmesser

Mindestbruchkraft

4050 N (15 N/mm²)

Halogenfreiheit

nach IEC 60754-1

Temperaturbereich

nicht bewegt: -40/+90 °C

bewegt: -30/+90 °C

Brennverhalten

Mantelmaterial: UL 94 V2

Ölbeständigkeit

sehr gut - nach EN 50363-10-2

Chemische Beständigkeit

gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc.

Wetterbeständigkeit

sehr gut - nach HD 605 (VDE 0276-605)

Ozonbeständigkeit

sehr gut - nach EN 50396

Salzwasserbeständigkeit

sehr gut - nach UL 1309

MUD-Beständigkeit

sehr gut - nach IEC 60092-360

Hydrolyse- und Mikrobenbeständigkeit

sehr gut - nach EN 50363-10-2

Mechanische Festigkeit

Eigenschaften des PUR-Außenmantel:

- sehr hohe Zugfestigkeit

- sehr hohe Ein- und Weiterreißfestigkeit

- sehr hohe Abriebfestigkeit

- sehr hohe Schlagzähigkeit

- sehr hohe Scherfestigkeit

Schadstofffrei

gemäß RoHS-Richtlinie der Europäischen Union

Nennspannung

Uo/U 115/200 V

Max. zulässige Betriebsspannung

Uo/U 0,6/1 kV

Prüfspannung

Ader/Ader 4000 V AC 50 Hz

Mindestbiegeradius

fest verlegt: 4 x d

frei beweglich: 7,5 x d bei wiederholten Wickelvorgängen

umgelenkt über Rollen: 10 x d

Trommel: min. 600 mm Innendurchmesser

Mindestbruchkraft

4050 N (15 N/mm²)

Halogenfreiheit

nach IEC 60754-1

Temperaturbereich

nicht bewegt: -40/+90 °C

bewegt: -30/+90 °C

Brennverhalten

Mantelmaterial: UL 94 V2

Ölbeständigkeit

sehr gut - nach EN 50363-10-2

Chemische Beständigkeit

gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc.

Wetterbeständigkeit

sehr gut - nach HD 605 (VDE 0276-605)

Ozonbeständigkeit

sehr gut - nach EN 50396

Salzwasserbeständigkeit

sehr gut - nach UL 1309

MUD-Beständigkeit

sehr gut - nach IEC 60092-360

Hydrolyse- und Mikrobenbeständigkeit

sehr gut - nach EN 50363-10-2

Mechanische Festigkeit

Eigenschaften des PUR-Außenmantel:

- sehr hohe Zugfestigkeit

- sehr hohe Ein- und Weiterreißfestigkeit

- sehr hohe Abriebfestigkeit

- sehr hohe Schlagzähigkeit

- sehr hohe Scherfestigkeit

Schadstofffrei

gemäß RoHS-Richtlinie der Europäischen Union

Abmessungen

Art.-Nr. Aderzahl x
Querschnitt
Außen-ø Cu-Zahl Leitungs-
gewicht ≈
Gleichstromwiderstand
max. Ω/km
L340002033 x 70,0 + 3 x 12,0 + 6 x 4 x 1,0ca. 39,0 - max. 40,02592311270,0 mm²: 0,277 | 12,0 mm²: 1,63 | 1,0 mm²: 19,5 Artikel anfragen
L340002043 x 70,0 + 3 x 16,0 + 6 x 4 x 1,0ca. 39,8 - max. 40,02707322170,0 mm²: 0,277 | 12,0 mm²: 1,21 | 1,0 mm²: 19,5 Artikel anfragen
Art.-Nr.
Aderzahl x
Querschnitt
Außen-ø
Cu-Zahl
Leitungs-
gewicht ≈
Gleichstromwiderstand
max. Ω/km
L34000203
3 x 70,0 + 3 x 12,0 + 6 x 4 x 1,0
ca. 39,0 - max. 40,0
2592
3112
70,0 mm²: 0,277 | 12,0 mm²: 1,63 | 1,0 mm²: 19,5
L34000204
3 x 70,0 + 3 x 16,0 + 6 x 4 x 1,0
ca. 39,8 - max. 40,0
2707
3221
70,0 mm²: 0,277 | 12,0 mm²: 1,21 | 1,0 mm²: 19,5

Weitere Abmessungen und Farben auf Anfrage.
