GP 400 Sy - PUR
Versorgungsleitung - Symmetrical
Aufdruck-Beispiel: SAB BRÖCKSKES · D-Viersen · GP 400 Sy 7x50,0mm²+6x4x1,0mm² 3400-0453 C und laufende Meterbedruckung
Anwendung/Beschreibung
Für den Einsatz als fest verlegte Zuleitung in 400 Hz Systemen, z.B. zwischen 400 Hz Generator und Kabelspender.

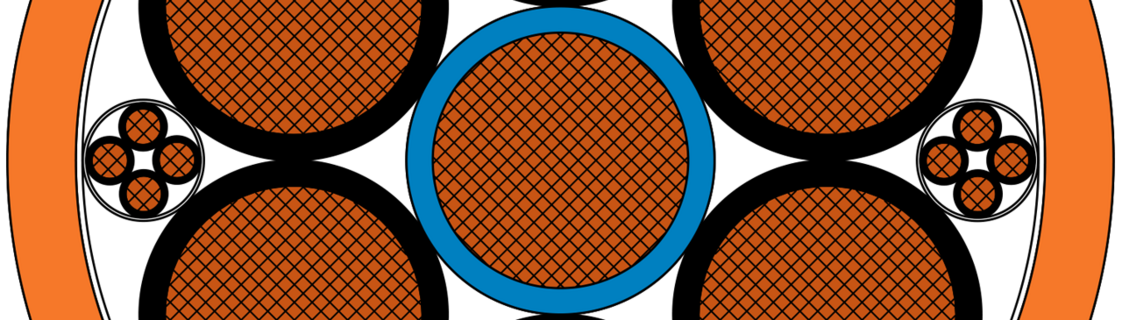

Konstruktion
| Leiter | Kupfer, verzinnt, feindrähtig nach IEC 60228 Klasse 5 |
|---|---|
| Isolierhülle | SABIX® |
| Aderkennzeichnung | 1,0 mm²: schwarz mit Zahlenaufdruck 1 – 24 35,0 mm² bzw. 50,0 mm²: blau, 2 x weiß, 2 x braun, 2 x schwarz |
| Verseilung | 1,0 mm²: jeweils vier Adern in Lage verseilt, mit Vlies gewickelt, Elemente und 50,0 mm² Adern in Lage verseilt, blaue Ader im Kern, mit Vlies gewickelt |
| Außenmantel | PUR, orange |
Kupfer, verzinnt, feindrähtig nach IEC 60228 Klasse 5
SABIX®
1,0 mm²: schwarz mit Zahlenaufdruck 1 – 24
35,0 mm² bzw. 50,0 mm²:
blau, 2 x weiß, 2 x braun, 2 x schwarz
1,0 mm²: jeweils vier Adern in Lage verseilt, mit Vlies gewickelt,
Elemente und 50,0 mm² Adern in Lage verseilt, blaue Ader im Kern, mit Vlies gewickelt
PUR, orange
Technische Daten
| Nennspannung | 1,0 mm²: Uo/U 115/200 V 50,0 mm²: Uo/U max. 0,6/1 kV |
|---|---|
| Prüfspannung | Ader/Ader 4000 V AC 50 Hz |
| Mindestbiegeradius | fest verlegt: 4 x d frei beweglich: 6 x d bei Einmalbiegung: 3 x d |
| Halogenfreiheit | nach IEC 60754-1 |
| Temperaturbereich | nicht bewegt: -50/+90°C bewegt: -40/+90°C +110 °C (bis 7500 h) eingeschränkte Nutzungsdauer |
| Brennverhalten | Mantelmaterial: UL 94 V2 |
| Chemische Beständigkeit | gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc. |
| Hydrolyse- und Mikrobenbeständigkeit | sehr gut - nach EN 50363-10-2 |
| Salzwasserbeständigkeit | sehr gut - nach UL 1309 |
| Ölbeständigkeit | sehr gut - nach EN 50363-10-2 |
| MUD-Beständigkeit | sehr gut - nach IEC 60092-360 |
| Wetterbeständigkeit | sehr gut - nach HD 605 (VDE 0276-605) |
| Ozonbeständigkeit | sehr gut - nach EN 50396 |
| Mechanische Festigkeit | Eigenschaften des PUR-Außenmantel: - hohe Zugfestigkeit - hohe Ein- und Weiterreißfestigkeit - hohe Abriebfestigkeit - hohe Schlagzähigkeit - hohe Scherfestigkeit |
| Schadstofffrei | gemäß RoHS-Richtlinie der Europäischen Union |
1,0 mm²: Uo/U 115/200 V
50,0 mm²: Uo/U max. 0,6/1 kV
Ader/Ader 4000 V AC 50 Hz
fest verlegt: 4 x d
frei beweglich: 6 x d
bei Einmalbiegung: 3 x d
nach IEC 60754-1
nicht bewegt: -50/+90°C
bewegt: -40/+90°C
+110 °C (bis 7500 h) eingeschränkte Nutzungsdauer
Mantelmaterial: UL 94 V2
gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc.
sehr gut - nach EN 50363-10-2
sehr gut - nach UL 1309
sehr gut - nach EN 50363-10-2
sehr gut - nach IEC 60092-360
sehr gut - nach HD 605 (VDE 0276-605)
sehr gut - nach EN 50396
Eigenschaften des PUR-Außenmantel:
- hohe Zugfestigkeit
- hohe Ein- und Weiterreißfestigkeit
- hohe Abriebfestigkeit
- hohe Schlagzähigkeit
- hohe Scherfestigkeit
gemäß RoHS-Richtlinie der Europäischen Union
Abmessungen
| Art.-Nr. |
Aderzahl x Querschnitt | Außen-ø ca. | Cu-Zahl |
Leitungs- gewicht ≈ |
Gleichstromwiderstand max. Ω/km | |
|---|---|---|---|---|---|---|
| L34000452 | 7 x 35,0 + 6 x 4 x 1,0 | min. 40 - max. 41,9 | 2583 | 3219 | 35,0 mm²: 0,554 | 1,0 mm²: 19,5 | Artikel anfragen |
| L34000453 | 7 x 50,0 + 6 x 4 x 1,0 | min. 40 - max. 41,9 | 3590 | 4123 | 50,0mm²: 0,386 | 1,0 mm²: 20,0 | Artikel anfragen |
Querschnitt
gewicht ≈
max. Ω/km
Weitere Abmessungen und Farben auf Anfrage.
