GP 400 SF
Versorgungsleitung - SymmetricalFlex
Aufdruck-Beispiel: SAB BRÖCKSKES · D-Viersen · GP 400 SF 7x35,0mm²+6x3x1,0mm² 3400-0101 CE und laufende Meterbedruckung
Anwendung/Beschreibung
Für den flexiblen Einsatz an mobilen GPUs, in PIT-Systemen, an Frequenzumrichtern und als flexible Verlängerung bei Einsatzlängen über 25 m.
Produktvorteile
- kapazitätsarme Isolation
- extrem flexible, geschmeidige Handhabung
- sehr gute Verlegung in engstem Bauraum
- gute Beständigkeit
- geringer Verschleiß
- mit Verschleißanzeige
Zusatzinformationen
Strombelastbarkeit
In Anlehnung an LV112-3 und basierend auf einem anwendungsbezogenen Strom-Zeit-Profil und folgenden Einsatzbedingungen:
- Umgebungstemperaturen bis max. 52°C
- zwei gleichfarbige Phasen zu einem Leiter verschaltet
- übrige Adern (35mm² bl und 1mm²) unbelastet
- Verlegung einzeln an oder auf Flächen
- 286 A für max. 10 min.
- 325 A für max. 5 min.
- 364 A für max. 10 s
- 520 A für max. 2 s

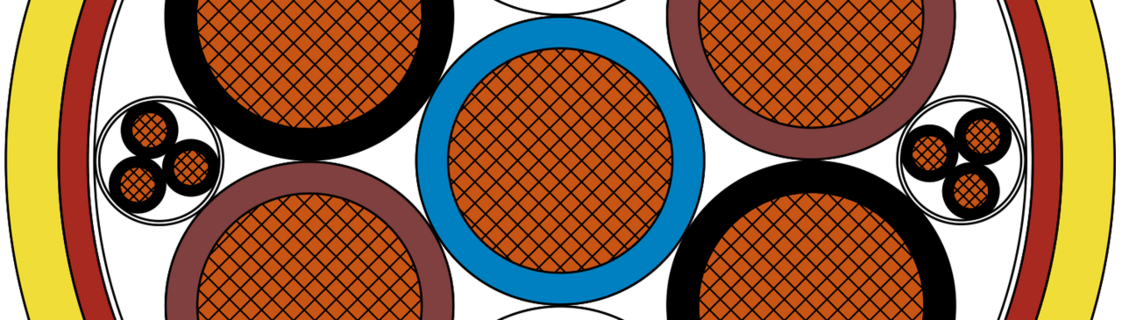

Konstruktion
| Leiter | Kupfer, verzinnt, feindrähtig nach IEC 60228 Klasse 5 |
|---|---|
| Isolierhülle | SABIX® |
| Aderkennzeichnung | 1,0 mm²: schwarz mit Zahlenaufdruck 35,0 mm²: blau, 2 x (weiß, braun, schwarz) |
| Verseilung | 35,0 mm²: blau, 2 x (weiß, braun, schwarz) 1,0 mm²: Adern zu Dreiern verseilt, mit Vlies gewickelt. Alle Elemente optimiert in Lage verseilt, mit Vlies gewickelt |
| Innenmantel | Spezial Polymer, rot |
| Außenmantel | Spezial Polymer, gelb |
Kupfer, verzinnt, feindrähtig nach IEC 60228 Klasse 5
SABIX®
1,0 mm²: schwarz mit Zahlenaufdruck
35,0 mm²: blau, 2 x (weiß, braun, schwarz)
35,0 mm²: blau, 2 x (weiß, braun, schwarz)
1,0 mm²: Adern zu Dreiern verseilt, mit Vlies gewickelt. Alle Elemente optimiert in Lage verseilt, mit Vlies gewickelt
Spezial Polymer, rot
Spezial Polymer, gelb
Technische Daten
| Nennspannung | 1,0 mm²: Uo/U max. 115/200 V 35,0 mm²: Uo/U 0,6/1 kV |
|---|---|
| Prüfspannung | Ader/Ader 4000 V AC 50 Hz |
| Mindestbiegeradius | fest verlegt: 4 x d frei beweglich: 6 x d bei Einmalbiegung: 3 x d |
| Temperaturbereich | nicht bewegt: -40/+70 °C bewegt: -30/+70 °C |
| Brennverhalten | nach IEC 60332-1-2 |
| Ölbeständigkeit | gut - nach EN 50290-2-22 |
| Chemische Beständigkeit | gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc. |
| Wetterbeständigkeit | gut |
| Salzwasserbeständigkeit: | gut |
| Hydrolyse- und Mikrobenbeständigkeit | gut |
| Ozonbeständigkeit | gut |
| Mechanische Festigkeit | Eigenschaften des Außenmantel: - hohe Zugfestigkeit - hohe Ein- und Weiterreißfestigkeit - hohe Abriebfestigkeit - hohe Schlagzähigkeit - hohe Scherfestigkeit |
| Schadstofffrei | gemäß RoHS-Richtlinie der Europäischen Union |
1,0 mm²: Uo/U max. 115/200 V
35,0 mm²: Uo/U 0,6/1 kV
Ader/Ader 4000 V AC 50 Hz
fest verlegt: 4 x d
frei beweglich: 6 x d
bei Einmalbiegung: 3 x d
nicht bewegt: -40/+70 °C
bewegt: -30/+70 °C
nach IEC 60332-1-2
gut - nach EN 50290-2-22
gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc.
gut
gut
gut
gut
Eigenschaften des Außenmantel:
- hohe Zugfestigkeit
- hohe Ein- und Weiterreißfestigkeit
- hohe Abriebfestigkeit
- hohe Schlagzähigkeit
- hohe Scherfestigkeit
gemäß RoHS-Richtlinie der Europäischen Union
Abmessungen
| Art.-Nr. |
Aderzahl x Querschnitt | Außen-ø ca. | Cu-Zahl |
Leitungs- gewicht ≈ |
Gleichstromwiderstand max. Ω/km | |
|---|---|---|---|---|---|---|
| L34000100 | 7 x 25,0 + 6 x 3 x 1,0 | ca. 37,5 - max. 38,5 | 1853 | 569 | 25,0 mm²: 0,78 | 1,0 mm²: 19,5 | Artikel anfragen |
| L34000101 | 7 x 35,0 + 6 x 3 x 1,0 | ca. 42,2 - max. 44,0 | 2525 | 3235 | 35,0 mm²: 0,554 | 1,0 mm²: 19,5 | Artikel anfragen |
| L34000103 | 7 x 35,0 + 6 x 4 x 1,0 | ca. 42,2 - max. 44,0 | 2583 | 3320 | 35,0 mm²: 0,554 | 1,0 mm²: 19,5 | Artikel anfragen |
Querschnitt
gewicht ≈
max. Ω/km
Weitere Abmessungen und Farben auf Anfrage.
