GP 400 SF S Power
Versorgungsleitung - Schleppkette Power
Aufdruck-Beispiel: SAB BRÖCKSKES · D-Viersen · GP 400 SF S Power 7x35,0mm² CE und laufende Meterbedruckung
Anwendung/Beschreibung
Versorgungleitung für den Einsatz in Schleppketten und als Festoon Leitung an Fluggastbrücken.
Produktvorteile
- kapazitätsarme Isolation
- abriebfester PUR Mantel
- kälteflexibel
- halogenfrei
- ölbeständig
- wetterbeständig
- torsionsfähig

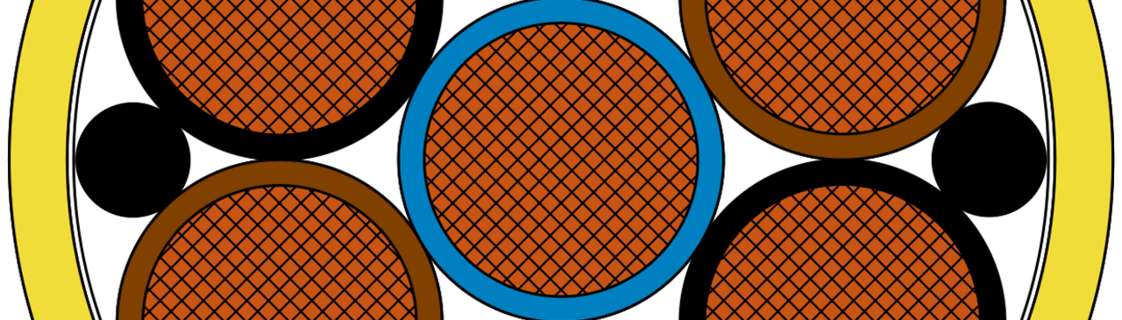

Aufbau
| Leiter | Kupfer, blank, feindrähtig nach IEC 60228 Klasse 5 |
|---|---|
| Isolierhülle | SABIX® |
| Aderkennzeichnung | blau, weiß, weiß, braun, braun, schwarz, schwarz |
| Verseilung | Adern in Lage verseilt, blaue Ader im Kern, Füller in den Zwickeln, mit Vlies gewickelt
alle Elemente optimiert in Lage verseilt, mit Vlies überlappend gewickelt |
| Außenmantel | SABIX®, gelb |
Kupfer, blank, feindrähtig nach IEC 60228 Klasse 5
SABIX®
blau, weiß, weiß,
braun, braun, schwarz, schwarz
Adern in Lage verseilt, blaue Ader im Kern, Füller in den Zwickeln, mit Vlies gewickelt
alle Elemente optimiert in Lage verseilt, mit Vlies überlappend gewickelt
SABIX®, gelb
Technische Daten
| Nennspannung | Uo/U 0,6/1 kV |
|---|---|
| Prüfspannung | Ader/Ader 4000 V AC 50 Hz |
| Mindestbiegeradius | fest verlegt: 4 x d frei beweglich: 6 x d dauerflexibel: 12 x d |
| Torsionswinkel | ± 60°/1 m |
| Mindestbruchkraft | 4035 N (15 N/mm²) |
| Temperaturbereich | nicht bewegt: -50/+90 °C bewegt: -40/+90 °C |
| Brennverhalten | keine Brandweiterleitung nach IEC 60332-3-24 + VDE 0482-332-3-24 bzw. IEC 60332-3-25 + VDE 0482-332-3-25 und EN 50305 + VDE 0260-305 Abschnitt 9.1.2. Flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2. Flammwidrigkeit nach ISO 6722 (UN/ECE R118) |
| Halogenfreiheit | nach EN 50306-1 + EN 50264-1. Entwicklung von HCl ist < 0,5% nach IEC 60754-1. pH-Wert ist > 4,3 nach IEC 60754-2. Leitfähigkeit ist < 10,0 μS/mm nach IEC 60754-2. Fluorgehalt < 0,1% nach IEC 60684-2 |
| Rauchgasdichte | nach IEC 61034 + VDE 0482-1034 |
| Toxizität | nach EN 50305 + VDE 0260-305 |
| Frei hängende Länge bei der Festoon Anwendung | 50 m |
| Schadstofffrei | gemäß RoHS-Richtlinie der Europäischen Union |
Uo/U 0,6/1 kV
Ader/Ader 4000 V AC 50 Hz
fest verlegt: 4 x d
frei beweglich: 6 x d
dauerflexibel: 12 x d
± 60°/1 m
4035 N (15 N/mm²)
nicht bewegt: -50/+90 °C
bewegt: -40/+90 °C
keine Brandweiterleitung nach IEC 60332-3-24 + VDE 0482-332-3-24 bzw. IEC 60332-3-25 + VDE 0482-332-3-25 und EN 50305 + VDE 0260-305
Abschnitt 9.1.2.
Flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2.
Flammwidrigkeit nach ISO 6722 (UN/ECE R118)
nach EN 50306-1 + EN 50264-1.
Entwicklung von HCl ist < 0,5% nach IEC 60754-1.
pH-Wert ist > 4,3 nach IEC 60754-2.
Leitfähigkeit ist < 10,0 μS/mm nach IEC 60754-2.
Fluorgehalt < 0,1% nach IEC 60684-2
nach IEC 61034 + VDE 0482-1034
nach EN 50305 + VDE 0260-305
50 m
gemäß RoHS-Richtlinie der Europäischen Union
Abmessungen
| Art.-Nr. |
Aderzahl x Querschnitt | Außen-ø ca. | Cu-Zahl |
Leitungs- gewicht ≈ |
Gleichstromwiderstand max. Ω/km | |
|---|---|---|---|---|---|---|
| L34000250 | 7 x 35,0 | ca. 34,3 | 2352 | 2888 | 35,0 mm²: 0,55 | Artikel anfragen |
| L34000251 | 7 x 35,0 + 6 x 6,0 | ca. 38,7 - max. 40,0 | 2707 | 3405 | 35,0 mm²: 0,55 | 6,0 mm²: 3,3 | Artikel anfragen |
Querschnitt
gewicht ≈
max. Ω/km
Weitere Abmessungen und Farben auf Anfrage.
