GP 400 SF DR

Versorgungsleitung - Symmetrical Flex drum

SAB BRÖCKSKES · D-Viersen · GP 400 SF DR 7x35,0mm²+6x4x1,0mm² 3400-0228 CE
und laufende Meterbedruckung

SAB BRÖCKSKES · D-Viersen · GP 400 SF DR 7x35,0mm²+6x4x1,0mm² 3400-0228 CE und laufende Meterbedruckung

Anwendung/Beschreibung

GP 400 SF DR - 400 Hz Trommelkabel für Motorleitungstrommeln und Scherensysteme

Die GP 400 SF DR ist eine hochflexible 400 Hz Leitung mit 7 Energieadern à 35,0 mm² und 6 x 4 x 1,0 mm², entwickelt für den mobilen Einsatz auf Motorleitungstrommeln – bereits ab einem Kerndurchmesser von 600 mm - sowie in Scherensystemen an Fluggastbrücken oder Bodenstromanlagen. Durch ihren symmetrischen Aufbau und die robuste Konstruktion ist sie für das häufige Auf- und Abwickeln ebenso geeignet wie für dauerbewegte Installationen. Der widerstandsfähige PUR-Außenmantel ist abriebfest, öl- und kraftstoffbeständig, wetter- sowie UV-resistent und damit ideal für den dauerhaften Außeneinsatz. Die Leitung ist halogenfrei, kälteflexibel bis -40 °C und erfüllt strenge Brandschutzanforderungen gemäß IEC 60332-3-24. Eine integrierte Aramid-Zugentlastung sorgt für zusätzliche mechanische Stabilität im dynamischen Betrieb. Die GP 400 SF DR bietet eine Nennspannung von 0,6/1 kV und eine Prüfspannung von 4000 V AC, ideal für den zuverlässigen 400 Hz-Betrieb. Zusätzlich ist die Leitung als konfektionierte Plug’n’Play-Lösung erhältlich - inklusive passender Steckverbinder und betriebsbereiter Anschlusslösung, alles aus einer Hand. Damit ist sie die perfekte Wahl für Betreiber, die auf Effizienz, Sicherheit und Langlebigkeit setzen.

Produktvorteile

  • kapazitätsarme Isolation
  • abriebfester PUR Mantel
  • kälteflexibel
  • halogenfrei
  • ölbeständig
  • wetterbeständig
  • mit Verschleißanzeige

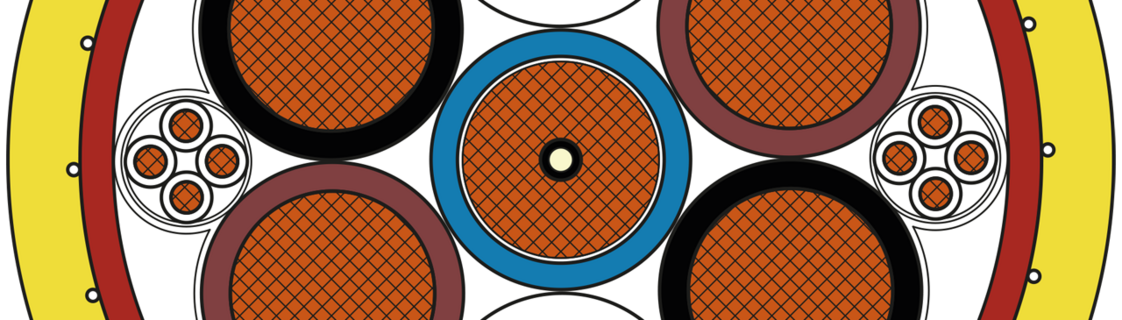

Aufbau

Leiter

Kupfer, verzinnt, feindrähtig nach IEC 60228 Klasse 5

Isolierhülle

SABIX®

Aderkennzeichnung

11,0 mm²: weiße Adern mit Zahlenaufdruck 1 - 24

35,0 mm²: blau, 2 x weiß, 2 x braun, 2 x schwarz

Verseilung

1,0 mm²: Adern zu Vierern verseilt, mit Folie überlappend gewickelt

35,0 mm²: Adern mit Folie überlappend gewickelt



alle Elemente optimiert in Lage verseilt, mit Vlies überlappend gewickelt

Innenmantel

PUR, rot

Stützgeflecht

Aramid

Außenmantel

PUR, gelb

Leiter

Kupfer, verzinnt, feindrähtig nach IEC 60228 Klasse 5

Isolierhülle

SABIX®

Aderkennzeichnung

11,0 mm²: weiße Adern mit Zahlenaufdruck 1 - 24

35,0 mm²: blau, 2 x weiß, 2 x braun, 2 x schwarz

Verseilung

1,0 mm²: Adern zu Vierern verseilt, mit Folie überlappend gewickelt

35,0 mm²: Adern mit Folie überlappend gewickelt



alle Elemente optimiert in Lage verseilt, mit Vlies überlappend gewickelt

Innenmantel

PUR, rot

Stützgeflecht

Aramid

Außenmantel

PUR, gelb

Technische Daten

Nennspannung

Uo/U 115/200 V

Max. zulässige Betriebsspannung

Uo/U 0,6/1 kV

Prüfspannung

Ader/Ader 4000 V AC 50 Hz

Mindestbiegeradius

fest verlegt: 4 x d

frei beweglich: 6 x d bei wiederholten Wickelvorgängen

umgelenkt über Rollen: 7,5 x d

Trommel: min. 600 mm Innendurchmesser

Mindestbruchkraft

4035 N (15 N/mm²)

Temperaturbereich

nicht bewegt: -50/+90 °C

bewegt: -40/+90 °C

Brennverhalten

Mantelmaterial: UL 94 V2

Ölbeständigkeit

sehr gut - nach EN 50363-10-2

Chemische Beständigkeit

gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc.

Wetterbeständigkeit

sehr gut - nach HD 605 (VDE 0276-605)

Ozonbeständigkeit

sehr gut - nach EN 50396

Salzwasserbeständigkeit

sehr gut - nach UL 1309

MUD-Beständigkeit

sehr gut - nach IEC 60092-360

Hydrolyse- und Mikrobenbeständigkeit

sehr gut - nach EN 50363-10-2

Abriebsfest

nach UL 2556-2021 und JIS C3005

Kraftstoffbeständig

Benzin, Diesel und Kerosin (Jet A-1)

Mechanische Festigkeit

Eigenschaften des Außenmantel:

- sehr hohe Zugfestigkeit

- sehr hohe Ein- und Weiterreißfestigkeit

- sehr hohe Abriebfestigkeit

- sehr hohe Schlagzähigkeit

- sehr hohe Scherfestigkeit

Schadstofffrei

gemäß RoHS-Richtlinie der Europäischen Union

Nennspannung

Uo/U 115/200 V

Max. zulässige Betriebsspannung

Uo/U 0,6/1 kV

Prüfspannung

Ader/Ader 4000 V AC 50 Hz

Mindestbiegeradius

fest verlegt: 4 x d

frei beweglich: 6 x d bei wiederholten Wickelvorgängen

umgelenkt über Rollen: 7,5 x d

Trommel: min. 600 mm Innendurchmesser

Mindestbruchkraft

4035 N (15 N/mm²)

Temperaturbereich

nicht bewegt: -50/+90 °C

bewegt: -40/+90 °C

Brennverhalten

Mantelmaterial: UL 94 V2

Ölbeständigkeit

sehr gut - nach EN 50363-10-2

Chemische Beständigkeit

gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc.

Wetterbeständigkeit

sehr gut - nach HD 605 (VDE 0276-605)

Ozonbeständigkeit

sehr gut - nach EN 50396

Salzwasserbeständigkeit

sehr gut - nach UL 1309

MUD-Beständigkeit

sehr gut - nach IEC 60092-360

Hydrolyse- und Mikrobenbeständigkeit

sehr gut - nach EN 50363-10-2

Abriebsfest

nach UL 2556-2021 und JIS C3005

Kraftstoffbeständig

Benzin, Diesel und Kerosin (Jet A-1)

Mechanische Festigkeit

Eigenschaften des Außenmantel:

- sehr hohe Zugfestigkeit

- sehr hohe Ein- und Weiterreißfestigkeit

- sehr hohe Abriebfestigkeit

- sehr hohe Schlagzähigkeit

- sehr hohe Scherfestigkeit

Schadstofffrei

gemäß RoHS-Richtlinie der Europäischen Union

Abmessungen

Art.-Nr. Aderzahl x
Querschnitt
Außen-ø Cu-Zahl Leitungs-
gewicht ≈
Gleichstromwiderstand
max. Ω/km
L340002287 x (35,0 mm² + 6 x 4 x 1,0 mm²)ca. 42,3 mm - max. 42,9 mm2592 kg/km3374 kg/km35,0 mm²: 0,55 Ω/km | 1,0 mm²: 19,5 Ω/km Artikel anfragen
Art.-Nr.
Aderzahl x
Querschnitt
Außen-ø
Cu-Zahl
Leitungs-
gewicht ≈
Gleichstromwiderstand
max. Ω/km
L34000228
7 x (35,0 mm² + 6 x 4 x 1,0 mm²)
ca. 42,3 mm - max. 42,9 mm
2592 kg/km
3374 kg/km
35,0 mm²: 0,55 Ω/km | 1,0 mm²: 19,5 Ω/km

Weitere Abmessungen und Farben auf Anfrage.
