GP 270 V DC
Bodenstromversorgungsleitung - 8 × 8 AWG + 8 × 8 AWG + 2 × 3 × 14 AWG
Aufdruckbeispiel: SAB Bröckskes · D-Viersen · GP 270V DC 8 × 8 AWG + 8 × 8 AWG + 2 × 3 × 14 AWG 3400-0503 CE
Anwendung/Beschreibung
Unsere GP 270 V DC-Leitung in 8 × 8 AWG + 8 × 8 AWG + 2 × 3 × 14 AWG ist speziell für die Bodenstromversorgung von F‑35-Kampfjets konzipiert und gewährleistet eine zuverlässige Energieversorgung der Bordnetze. Ihre Zweimantelausführung mit rotem Innen- und gelbem Außenmantel ermöglicht eine klare Abriebsanzeige, erleichtert die Austauschplanung und erhöht die Sicherheit der Bodencrew. Die Leitung erfüllt höchste Anforderungen an mechanische Festigkeit, chemische Beständigkeit, Hydrolyse- und Mikrobenresistenz, ist halogenfrei und widersteht extremen Temperaturbereichen von -50 °C bis +110 °C.
Mit minimalem Spannungsabfall (DC-Widerstand max. 7,98 Ω/km bei 2,5 mm²) und einer Prüfspannungen von 3-5,5 kV AC garantiert die Versorgungsleitung einen sicheren Betrieb selbst unter extremen Einsatzbedingungen. So bietet die GP 270 V DC-Leitung eine langlebige, wartungsarme und hochzuverlässige Lösung für die anspruchsvolle Bodenstromversorgung moderner Militärflugzeuge.
Produktvorteile
- kapazitätsarme Isolation
- abriebfester PUR Mantel
- kälteflexibel
- halogenfrei
- ölbeständig
- wetterbeständig
- mit Verschleißanzeige

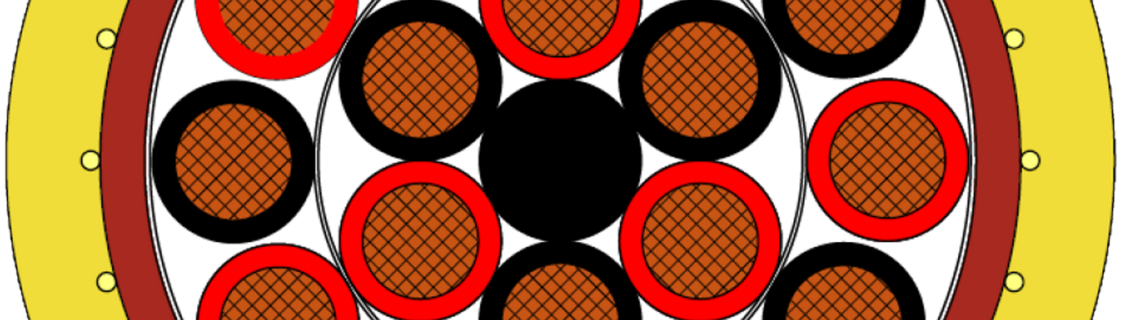

Aufbau
| Leiter | Kupfer, blank |
|---|---|
| Isolierhülle | SABIX® |
| Aderkennzeichnung | 2,5 mm²: schwarz mit fortlaufender Nummerierung 1 – 6 10,0 mm²: rot und schwarz mit fortlaufender Nummerierung 1 – 8 |
| Verseilung | 2,5 mm²: Adern dreifach verdrillt, mit Band umwickelt 10,0 mm²: Nr. 1 – 3 jeder Ader in Lagen verdrillt, Füllmaterial in der Mitte, mit Band umwickelt |
| Gesamtverseilung | 2,5 mm² Elemente und Adern in Lagen verdrillt, Element 10,0 mm² in der Mitte, mit Band umwickelt |
| Innenmantel | PUR, rot |
| Mantelmaterial | Stützgeflecht, Aramidgarn |
| Außenmaterial | PUR, gelb |
Kupfer, blank
SABIX®
2,5 mm²: schwarz mit fortlaufender Nummerierung 1 – 6
10,0 mm²: rot und schwarz mit fortlaufender Nummerierung 1 – 8
2,5 mm²: Adern dreifach verdrillt, mit Band umwickelt
10,0 mm²: Nr. 1 – 3 jeder Ader in Lagen verdrillt, Füllmaterial in der Mitte, mit Band umwickelt
2,5 mm² Elemente und Adern in Lagen verdrillt, Element 10,0 mm² in der Mitte,
mit Band umwickelt
PUR, rot
Stützgeflecht, Aramidgarn
PUR, gelb
Technische Daten
| Spannung | 270 V (DC) |
|---|---|
| Prüfspannung | Ader/Ader (14 AWG): 3000 V (AC) 5 min. Ader/Ader (8 AWG): 3000 V (AC) 5 min |
| Temperaturbereich | nicht bewegt: -50°C/+90°C bewegt: -40°C/+90°C bei eingeschränkter Gebrauchsdauer: +110°C (bis 7500h) |
| Mindestbiegeradius | fest verlegt: 4 x d frei beweglich: 6 x d |
| Halogenfreiheit | nach IEC 60754-1 |
| Brennverhalten | Mantelmaterial: UL 94 V2 |
| Chemische Beständigkeit | gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten usw. |
| Hydrolyse- und Mikrobenbeständigkeit | sehr gut - nach EN 50363-10-2 |
| Salzwasserbeständigkeit | sehr gut - nach UL 1309 |
| Ölbeständigkeit | sehr gut - nach EN 50363-10-2 |
| MUD-Beständigkeit | sehr gut - nach IEC 60092-360 |
| Wetterbeständigkeit | sehr gut - nach HD 605 (VDE 0276-605) |
| Ozonbeständigkeit | sehr gut - nach EN 50396 |
| Mechanische Festigkeit | Eigenschaften der PUR-Außenhülle: - sehr hohe Zugfestigkeit - sehr hohe Reißfestigkeit - sehr hohe Abriebfestigkeit - sehr hohe Kerbschlagzähigkeit - sehr hohe Querfestigkeit |
| Schadstofffrei | gemäß RoHS-Richtlinie der Europäischen Union |
270 V (DC)
Ader/Ader (14 AWG): 3000 V (AC) 5 min.
Ader/Ader (8 AWG): 3000 V (AC) 5 min
nicht bewegt: -50°C/+90°C
bewegt: -40°C/+90°C
bei eingeschränkter Gebrauchsdauer: +110°C (bis 7500h)
fest verlegt: 4 x d
frei beweglich: 6 x d
nach IEC 60754-1
Mantelmaterial: UL 94 V2
gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten usw.
sehr gut - nach EN 50363-10-2
sehr gut - nach UL 1309
sehr gut - nach EN 50363-10-2
sehr gut - nach IEC 60092-360
sehr gut - nach HD 605 (VDE 0276-605)
sehr gut - nach EN 50396
Eigenschaften der PUR-Außenhülle:
- sehr hohe Zugfestigkeit
- sehr hohe Reißfestigkeit
- sehr hohe Abriebfestigkeit
- sehr hohe Kerbschlagzähigkeit
- sehr hohe Querfestigkeit
gemäß RoHS-Richtlinie der Europäischen Union
Abmessungen
| Art.-Nr. | Außen-ø |
Leitungs- gewicht ≈ | Cu-Zahl |
Gleichstromwiderstand bei 20°C max. | |
|---|---|---|---|---|---|
| L3400-0503 | min. 40,0 mm / max. 41,9 mm | 2564 kg/km | 1680 kg/km | max. 1,91 Ω/km (10,0 mm²) / max. 7,98 Ω/km (2,5 mm²) | Artikel anfragen |
gewicht ≈
bei 20°C max.
Weitere Abmessungen und Farben auf Anfrage.
