GP 400 SF S Power
Versorgungsleitung - Schleppkette Power

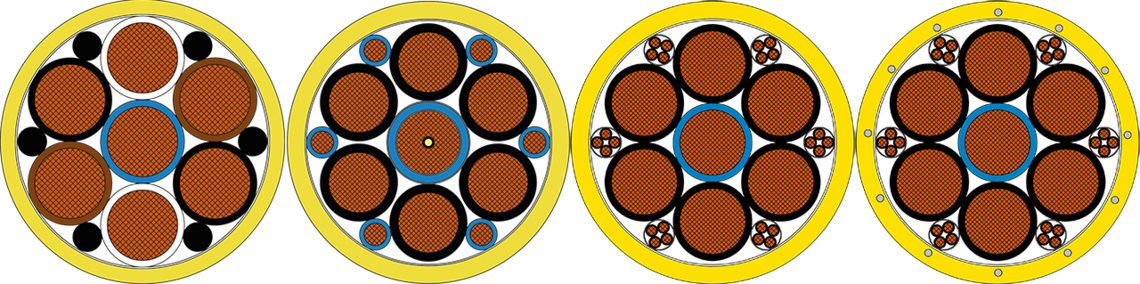

Aufdruck-Beispiel: SAB BRÖCKSKES · D-Viersen · GP 400 SF S Power 7x35,0mm² CE und laufende Meterbedruckung
Anwendung/Beschreibung
Leitung für die feste Verlegung in Flugzeughangars sowie für den Einsatz in Schleppketten und als Festoon Leitung an Fluggastbrücken. Auch mit Stahlarmierung erhältlich, für den zuverlässigen Schutz vor Nagetierschäden.
Produktvorteile
- kapazitätsarme Isolation
- kälteflexibel
- halogenfrei
- torsionsfähig
- gute Ozon- und Wetterbeständigkeit
- sehr gute Öl- und Kraftstoffbeständigkeit
- keine Brandweiterleitung
- flammhemmend und selbstverlöschend
- PFAS-frei
Aufbau
| Leiter | Kupfer, blank, feindrähtig nach IEC 60228 Klasse 5 |
|---|---|
| Isolierhülle | SABIX® |
| Aderkennzeichnung | farbig bzw. schwarze Adern mit fortlaufendem Ziffernaufdruck |
| Verseilung | Adern in Lage verseilt, blaue Ader im Kern, Füller in den Zwickeln, mit Vlies gewickelt. Alle Elemente optimiert in Lage verseilt, mit Vlies überlappend gewickelt |
| Außenmantel | SABIX®, gelb |
Kupfer, blank, feindrähtig nach IEC 60228 Klasse 5
SABIX®
farbig bzw. schwarze Adern mit fortlaufendem Ziffernaufdruck
Adern in Lage verseilt, blaue Ader im Kern, Füller in den Zwickeln, mit Vlies gewickelt.
Alle Elemente optimiert in Lage verseilt, mit Vlies überlappend gewickelt
SABIX®, gelb
Technische Daten
| Nennspannung | 115/200 V max. Uo/U 0,6/1 kV |
|---|---|
| Prüfspannung | Ader/Ader 4000 V AC 50 Hz |
| Mindestbiegeradius | fest verlegt: 4 x d frei beweglich: 6 x d dauerflexibel: 12 x d |
| Torsionswinkel | ± 60°/1 m |
| Temperaturbereich | nicht bewegt: -50/+90 °C bewegt: -40/+90 °C |
| Brennverhalten | keine Brandweiterleitung nach IEC 60332-3. Flammhemmend und selbstverlöschend nach IEC 60332-1-2 |
| Halogenfreiheit | nach IEC 60754-1, IEC 60754-2, IEC 60684-2 |
| Rauchgasdichte | nach IEC 61034 |
| Toxizität | nach EN 50305 |
| Öl- und Kraftstoffbeständigkeit | sehr gut |
| Flexibilität | sehr gut |
| Frei hängende Länge bei der Festoon Anwendung | 50 m |
| Schadstofffrei | gemäß RoHS-Richtlinie der Europäischen Union |
115/200 V
max. Uo/U 0,6/1 kV
Ader/Ader 4000 V AC 50 Hz
fest verlegt: 4 x d
frei beweglich: 6 x d
dauerflexibel: 12 x d
± 60°/1 m
nicht bewegt: -50/+90 °C
bewegt: -40/+90 °C
keine Brandweiterleitung nach IEC 60332-3.
Flammhemmend und selbstverlöschend nach IEC 60332-1-2
nach IEC 60754-1, IEC 60754-2, IEC 60684-2
nach IEC 61034
nach EN 50305
sehr gut
sehr gut
50 m
gemäß RoHS-Richtlinie der Europäischen Union
Abmessungen
| Art.-Nr. |
Aderzahl x Querschnitt | Außen-ø | Cu-Zahl |
Leitungs- gewicht ≈ |
Gleichstromwiderstand bei 20°C nach EN 60228 max. Ω/km | |
|---|---|---|---|---|---|---|
| L34000250 | 7 x 35,0 mm² | ca. 34,3 mm | 2352 kg/km | 2888 kg/km | 35,0 mm²: 0,55 Ω/km | Artikel anfragen |
| L34000251 | 7 x 35,0 mm² + 6 x 6,0 mm² | ca. 38,7 mm - max. 40,0 mm | 2707 kg/km | 3405 kg/km | 35,0 mm²: 0,55 Ω/km | 6,0 mm²: 3,3 Ω/km | Artikel anfragen |
| L34000253 | 7 x 35,0 mm² + 6 x 4 x 1,0 mm² | ca. 37,7 mm - max. 41,5 mm | 2582 kg/km | 3121 kg/km | 35,0 mm²: 0,55 Ω/km | 1,0 mm²: 19,5 Ω/km | Artikel anfragen |
| L34000254 | 7 x 50,0 mm² + 6 x 4 x 1,0 mm² | ca. 38,1 mm - max. 41,9 mm | 3590 kg/km | 4086 kg/km | 50,0 mm²: 0,37 Ω/km | 1,0 mm²: 19,5 Ω/km | Artikel anfragen |
Querschnitt
gewicht ≈
bei 20°C nach EN 60228
max. Ω/km
Weitere Abmessungen und Farben auf Anfrage.
