GP 28V DC SC
Versorgungsleitung - 28 V DC SingleCore
Aufdruck-Beispiel: SAB BRÖCKSKES · D-Viersen · GP 28V DC SC (120,0mm²+4x1,0mm²) 3400-0350 CE und laufende Meterbedruckung
Anwendung/Beschreibung
Für den Einsatz in flexiblen Applikationen z. B. an mobilen GPUs.
Produktvorteile
- kapazitätsarme Isolation
- abriebfester PUR Mantel
- Steueradern symmetrisch verteilt
- kälteflexibel
- halogenfrei
- ölbeständig
- wetterbeständig
- mit Verschleißanzeige
Zusatzinformationen
Strombelastbarkeit
- nach VDE 0298-4, bis +50°C: 344 A

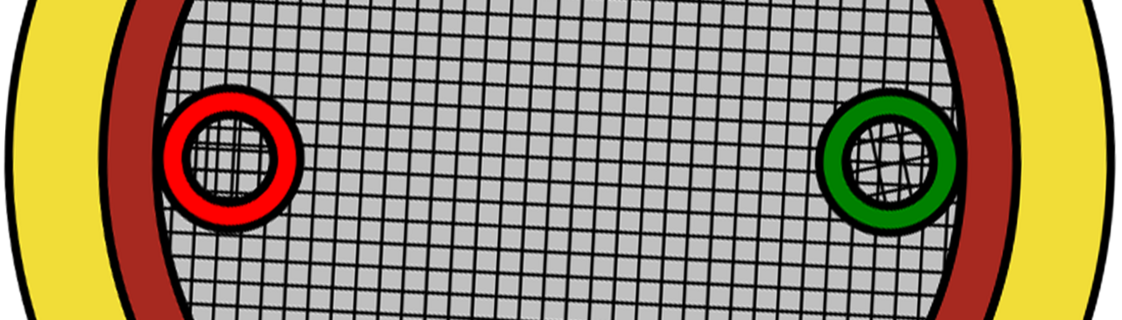

Aufbau
| Leiter | Kupfer, verzinnt, feindrähtig, nach IEC 60228 Klasse 5 |
|---|---|
| Isolierhülle | SABIX® |
| Aderkennzeichnung | 1,0 mm²: Steueradern: rot, schwarz, grün, gelb, Ø: nom. 1,8 ± 0,2mm 120,0 mm²: Leistungsader: rot |
| Verseilung | Steueradern innerhalb der Leistungsader |
| Außenmantel | PUR, gelb |
Kupfer, verzinnt, feindrähtig, nach IEC 60228 Klasse 5
SABIX®
1,0 mm²: Steueradern: rot, schwarz, grün, gelb,
Ø: nom. 1,8 ± 0,2mm
120,0 mm²: Leistungsader: rot
Steueradern innerhalb der Leistungsader
PUR, gelb
Technische Daten
| Nennspannung | Uo/U 28 V DC |
|---|---|
| Prüfspannung | Ader/Ader 600 V 50 Hz |
| Mindestbiegeradius | fest verlegt: 4 x d frei beweglich: 6 x d |
| Halogenfreiheit | nach IEC 60754-1 |
| Temperaturbereich | nicht bewegt: -50/+90 °C bewegt: -40/+90 °C bei eingeschränkter Nutzungsdauer: +110 °C (7500 h) |
| Brennverhalten | Mantelmaterial: UL 94 V2 |
| Chemische Beständigkeit | gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc. |
| Hydrolyse- und Mikrobenbeständigkeit | sehr gut - nach EN 50363-10-2 |
| Salzwasserbeständigkeit | sehr gut - nach UL 1309 |
| Ölbeständigkeit | sehr gut - nach EN 50363-10-2 |
| MUD-Beständigkeit | sehr gut - nach IEC 60092-360 |
| Wetterbeständigkeit | sehr gut - nach HD 605 (VDE 0276-605) |
| Ozonbeständigkeit | sehr gut - nach EN 50396 |
| Mechanische Festigkeit | Eigenschaften des Außenmantel: - hohe Zugfestigkeit - hohe Ein- und Weiterreißfestigkeit - hohe Abriebfestigkeit - hohe Schlagzähigkeit - hohe Scherfestigkeit |
| Schadstofffrei | gemäß RoHS-Richtlinie der Europäischen Union |
Uo/U 28 V DC
Ader/Ader 600 V 50 Hz
fest verlegt: 4 x d
frei beweglich: 6 x d
nach IEC 60754-1
nicht bewegt: -50/+90 °C
bewegt: -40/+90 °C
bei eingeschränkter Nutzungsdauer: +110 °C (7500 h)
Mantelmaterial: UL 94 V2
gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc.
sehr gut - nach EN 50363-10-2
sehr gut - nach UL 1309
sehr gut - nach EN 50363-10-2
sehr gut - nach IEC 60092-360
sehr gut - nach HD 605 (VDE 0276-605)
sehr gut - nach EN 50396
Eigenschaften des Außenmantel:
- hohe Zugfestigkeit
- hohe Ein- und Weiterreißfestigkeit
- hohe Abriebfestigkeit
- hohe Schlagzähigkeit
- hohe Scherfestigkeit
gemäß RoHS-Richtlinie der Europäischen Union
Richtwerte Strombelastbarkeit aus Derating Kurve
| Für 20°C Umgebungstemperatur, abgelesen aus 80% Kurve | 500 A |
|---|---|
| Für 20°C Umgebungstemperatur, abgelesen aus 100% Kurve | 600 A |
| Bedingungen | Verlegung einzeln frei in Luft |
500 A
600 A
Verlegung einzeln frei in Luft
Abmessungen
| Art.-Nr. |
Aderzahl x Querschnitt | Außen-ø ca. | Cu-Zahl |
Leitungs- gewicht ≈ |
Gleichstromwiderstand max. Ω/km | |
|---|---|---|---|---|---|---|
| L34000350 | 1 x (120,0 + 4 x 1,0) | ca. 22,0 - max. 23,0 | 1296 | 1339 | 40,0 mm²: 0,50 | 1,0 mm²: 20,0 | Artikel anfragen |
Querschnitt
gewicht ≈
max. Ω/km
Weitere Abmessungen und Farben auf Anfrage.
