MWT 504

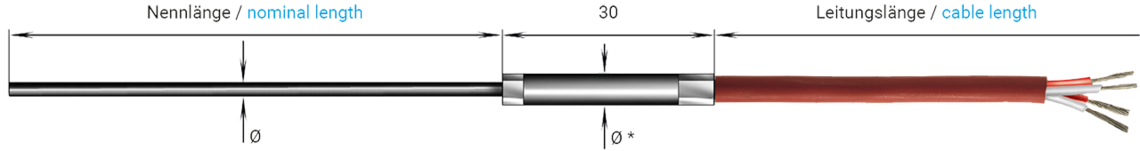

Mantel-Widerstandsthermometer mit Besilen (Silikon)-Anschlussleitung BiHF

Mantel-Widerstandsthermometer mit Besilen (Silikon)-Anschlussleitung BiHF

Mantel-Widerstandsthermometer mit Besilen (Silikon)-Anschlussleitung BiHF

Anwendung/Beschreibung

Widerstandsthermometer Pt100 kann ebenfalls als 2 x Pt100 geliefert werden. Sie können anhand der unten stehenden Parametern Ihr individuelles Widerstandsthermometer konstruieren oder sich direkt von unseren Temperaturmesstechnik-Experten beraten lassen. Sprechen Sie uns an.

Zusatzinformationen

Mantel-Ø: 1,5 mm auf Anfrage!

Konstruktion

Messwiderstand

- 1 x Pt 100 Klasse A

- 2 x Pt 100 Klasse A

- 1 x Pt 100 Klasse B

- 2 x Pt 100 Klasse B

Anschlussarten der Innenleiter

- 2-Leiterschaltung

- 3-Leiterschaltung

- 4-Leiterschaltung

Mantel-Durchmesser

- 1,5 mm

- 3,0 mm

- 4,5 mm

- 6,0 mm

andere Manteldurchmesser - nach Kundenanforderung

Ausführung der Leitungsenden

- blank abisoliert

- Kabelschuhe M4

- Aderendhülsen

- verzinnt

- andere Leitungsenden - nach Kundenanforderung

Anschlussleitungslänge

- 1,0 m

- 1,5 m

- 2,0 m

- 2,5 m

- 3,0 m

- 4,0 m

- 5,0 m

- 10,0 m

- andere Längen - nach Kundenanforderung

Messbereiche

- -50 bis +400°C mit Knickschutz

- -50 bis +600°C mit Knickschutz

- -50 bis +400°C ohne Knickschutz

- -50 bis +600°C ohne Knickschutz

Nennlänge

Kann nach Kundenwunsch frei gewählt und in mm angegeben werden.

Anschlussleitung

Besilen-(Silikon)Anschlussleitung BiHF

Messwiderstand

- 1 x Pt 100 Klasse A

- 2 x Pt 100 Klasse A

- 1 x Pt 100 Klasse B

- 2 x Pt 100 Klasse B

Anschlussarten der Innenleiter

- 2-Leiterschaltung

- 3-Leiterschaltung

- 4-Leiterschaltung

Mantel-Durchmesser

- 1,5 mm

- 3,0 mm

- 4,5 mm

- 6,0 mm

andere Manteldurchmesser - nach Kundenanforderung

Ausführung der Leitungsenden

- blank abisoliert

- Kabelschuhe M4

- Aderendhülsen

- verzinnt

- andere Leitungsenden - nach Kundenanforderung

Anschlussleitungslänge

- 1,0 m

- 1,5 m

- 2,0 m

- 2,5 m

- 3,0 m

- 4,0 m

- 5,0 m

- 10,0 m

- andere Längen - nach Kundenanforderung

Messbereiche

- -50 bis +400°C mit Knickschutz

- -50 bis +600°C mit Knickschutz

- -50 bis +400°C ohne Knickschutz

- -50 bis +600°C ohne Knickschutz

Nennlänge

Kann nach Kundenwunsch frei gewählt und in mm angegeben werden.

Anschlussleitung

Besilen-(Silikon)Anschlussleitung BiHF
