MWT 503

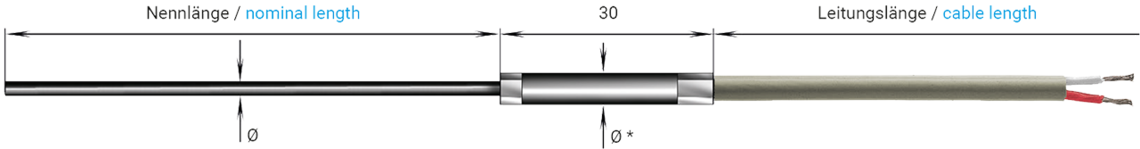

Mantel-Widerstandsthermometer mit PVC-Datenleitung LiYY

Mantel-Widerstandsthermometer mit PVC-Datenleitung LiYY

Mantel-Widerstandsthermometer mit PVC-Datenleitung LiYY

Anwendung/Beschreibung

Mantelwiderstandsthermometer mit PVC-Datenleitung LiYY, Messwiderstand: 1 x Pt 100 Klasse B, 2 x Pt 100 Klasse B, 1 x Pt 100 Klasse A, 2 x Pt 100 Klasse A, Anschlussarten der Innenleiter: 2-Leiterschaltung, 3-Leiterschaltung, 4-Leiterschaltung.

Zusatzinformationen

Mantel-Ø: 1,5 mm auf Anfrage!

Konstruktion

Messwiderstand

- 1 x Pt 100 Klasse A

- 2 x Pt 100 Klasse A

- 1 x Pt 100 Klasse B

- 2 x Pt 100 Klasse B

Anschlussarten der Innenleiter

- 2-Leiterschaltung

- 3-Leiterschaltung

- 4-Leiterschaltung

Mantel-Durchmesser

- 1,5 mm

- 3,0 mm

- 4,5 mm

- 6,0 mm

- andere Manteldurchmesser - nach Kundenanforderung

Ausführung der Leitungsenden

- blank abisoliert

- Kabelschuhe M4

- Aderendhülsen

- verzinnt

- andere Leitungsenden - nach Kundenanforderung

Anschlussleitungslänge

- 1,0 m

- 1,5 m

- 2,0 m

- 2,5 m

- 3,0 m

- 4,0 m

- 5,0 m

- 10,0 m

- andere Längen - nach Kundenanforderung

Messbereiche

▪ -50 bis +400°C mit Knickschutz

▪ -50 bis +600°C mit Knickschutz

▪ -50 bis +400°C ohne Knickschutz

▪ -50 bis +600°C ohne Knickschutz

Nennlänge

Kann nach Kundenwunsch frei gewählt und in mm angegeben werden.

Anschlussleitung

PVC-Datenleitung LiYY

Messwiderstand

- 1 x Pt 100 Klasse A

- 2 x Pt 100 Klasse A

- 1 x Pt 100 Klasse B

- 2 x Pt 100 Klasse B

Anschlussarten der Innenleiter

- 2-Leiterschaltung

- 3-Leiterschaltung

- 4-Leiterschaltung

Mantel-Durchmesser

- 1,5 mm

- 3,0 mm

- 4,5 mm

- 6,0 mm

- andere Manteldurchmesser - nach Kundenanforderung

Ausführung der Leitungsenden

- blank abisoliert

- Kabelschuhe M4

- Aderendhülsen

- verzinnt

- andere Leitungsenden - nach Kundenanforderung

Anschlussleitungslänge

- 1,0 m

- 1,5 m

- 2,0 m

- 2,5 m

- 3,0 m

- 4,0 m

- 5,0 m

- 10,0 m

- andere Längen - nach Kundenanforderung

Messbereiche

▪ -50 bis +400°C mit Knickschutz

▪ -50 bis +600°C mit Knickschutz

▪ -50 bis +400°C ohne Knickschutz

▪ -50 bis +600°C ohne Knickschutz

Nennlänge

Kann nach Kundenwunsch frei gewählt und in mm angegeben werden.

Anschlussleitung

PVC-Datenleitung LiYY
