MWT 501

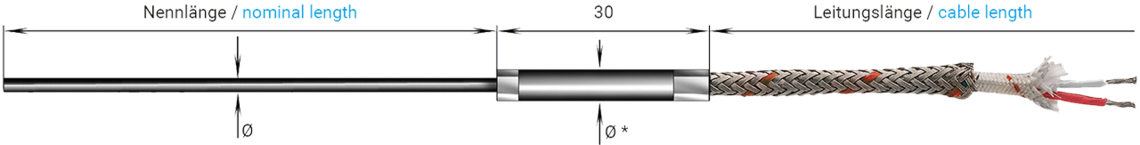

Mantel-Widerstandsthermometer mit PFA-Anschlussleitung TGV

Mantel-Widerstandsthermometer mit PFA-Anschlussleitung TGV

Mantel-Widerstandsthermometer mit PFA-Anschlussleitung TGV

Anwendung

Mantel-Widerstandsthermometer mit Anschlusskabel kann mit einem Messwiderstand 1 x Pt100 oder 2 x Pt100 konstruiert werden. Der Mantel-Durchmesser wird je nach Kundenanforderung aufgebaut.

Aufbau

Messwiderstand

■ 1 x Pt 100 Klasse B     ■ 2 x Pt 100 Klasse B

■ 1 x Pt 100 Klasse A     ■ 2 x Pt 100 Klasse A

Anschlussarten der Innenleiter

■ 2-Leiterschaltung

■ 3-Leiterschaltung

■ 4-Leiterschaltung

Mantel-Durchmesser

■ 1,5 mm     ■ 4,5 mm

■ 3,0 mm     ■ 6,0 mm

■ andere Manteldurchmesser - nach Kundenanforderung

Ausführung der Leitungsenden

■ blank abisoliert

■ Kabelschuhe M4

■ Aderendhülsen

■ verzinnt

■ andere Leitungsenden - nach Kundenanforderung

Anschlussleitungslänge

■ 1,0 m     ■ 2,5 m     ■ 5,0 m

■ 1,5 m     ■ 3,0 m     ■ 10,0 m

■ 2,0 m     ■ 4,0 m

■ andere Längen - nach Kundenanforderung

Messbereiche

■ -50 bis +400°C mit Knickschutz

■ -50 bis +600°C mit Knickschutz

■ -50 bis +400°C ohne Knickschutz

■ -50 bis +600°C ohne Knickschutz

Nennlänge

in mm angeben

Anschlussleitung

PFA-Anschlussleitung TGV
