MTE 305

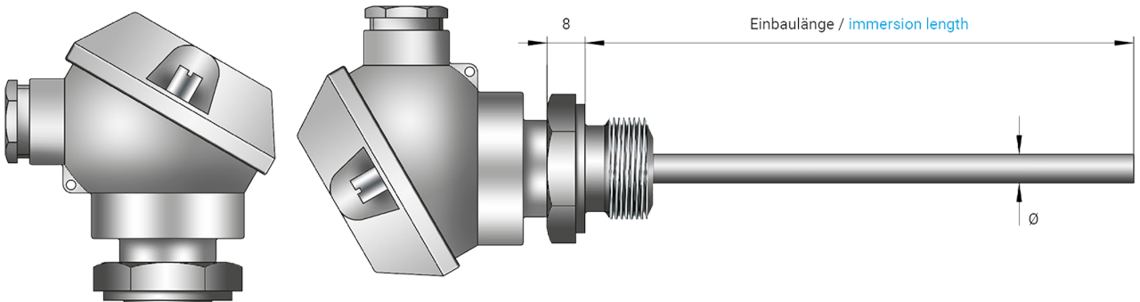

Mantel-Thermoelement mit Anschlusskopf und Gewinde

Mantel-Thermoelement mit Anschlusskopf und Gewinde

Mantel-Thermoelement mit Anschlusskopf und Gewinde

Anwendung/Beschreibung

Dieses Thermoelement Nicr-Ni (Typ K) mit Anschlusskopf und Gewinde ist in der Ausführungsart der Messspitze als Klasse 1 Form B oder Klasse 1 Form A erhältlich. Die Nennlänge kann frei gewählt werden. Das Thermoelement kann auf Wunsch mit weiteren Thermopaaren (Typ J, Typ L, Typ S etc.) konstruiert werden.

Konstruktion

Thermopaar

Folgende Thermopaar-Typen können je nach Einsatzzweck gewählt werden:

- 1 x Typ L

- 2 x Typ L

- 1 x Typ J

- 2 x Typ J

- 1 x Typ K

- 2 x Typ K

- andere Thermopaare - nach Kundenanforderung

Typ L gemäß DIN 43710

Typ J und K gemäß DIN EN 60584

Mantel-Durchmesser

- 1,5 mm

- 2,0 mm

- 3,0 mm

- 4,5 mm

- 6,0 mm

- andere Manteldurchmesser - nach Kundenanforderung

Mantelwerkstoff

- 1.4541

- 2.4816

- andere Mantelwerkstoffe - nach Kundenanforderung

Anschlusskopf

- Form MA / G 1/2 A

- Form B / G 1/2 A

- Form MA / G 3/8 A

- Form B / G 3/8 A

- Form MA / G 1/4 A

- Form B / G 1/4 A

- Form DAN-S / G 1/2 A

- andere Anschlussköpfe - nach Kundenanforderung

Zubehör (fest)

- ohne

- mit Zubehör - nach Kundenanforderung

Ausführungsart Messspitze

- Klasse 1, Form B

- Klasse 1, Form A

Nennlänge

Kann nach Kundenwunsch frei gewählt und in mm angegeben werden.

Thermopaar

Folgende Thermopaar-Typen können je nach Einsatzzweck gewählt werden:

- 1 x Typ L

- 2 x Typ L

- 1 x Typ J

- 2 x Typ J

- 1 x Typ K

- 2 x Typ K

- andere Thermopaare - nach Kundenanforderung

Typ L gemäß DIN 43710

Typ J und K gemäß DIN EN 60584

Mantel-Durchmesser

- 1,5 mm

- 2,0 mm

- 3,0 mm

- 4,5 mm

- 6,0 mm

- andere Manteldurchmesser - nach Kundenanforderung

Mantelwerkstoff

- 1.4541

- 2.4816

- andere Mantelwerkstoffe - nach Kundenanforderung

Anschlusskopf

- Form MA / G 1/2 A

- Form B / G 1/2 A

- Form MA / G 3/8 A

- Form B / G 3/8 A

- Form MA / G 1/4 A

- Form B / G 1/4 A

- Form DAN-S / G 1/2 A

- andere Anschlussköpfe - nach Kundenanforderung

Zubehör (fest)

- ohne

- mit Zubehör - nach Kundenanforderung

Ausführungsart Messspitze

- Klasse 1, Form B

- Klasse 1, Form A

Nennlänge

Kann nach Kundenwunsch frei gewählt und in mm angegeben werden.
