MTE 301
Mantel-Thermoelement mit freigelegten Anschlussenden

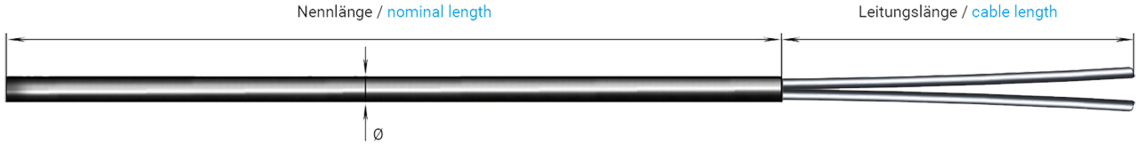

Mantel-Thermoelement mit freigelegten Leitungsenden, Messspitze Klasse 1 (Form A oder B) und individuell wählbarer Nennlänge
Anwendung/Beschreibung
Das Mantel-Thermoelement MTE 301 mit freigelegten Anschlussenden ist für präzise Temperaturmessungen in Industrieanwendungen konzipiert. Es kann je nach Einsatz mit allen gängigen Thermopaartypen geliefert werden, darunter Typ K, J und L, sowie auf Kundenwunsch weitere Sondertypen.
Die Messspitze ist in Klasse 1, Form A oder Form B verfügbar und sorgt für hohe Genauigkeit und reproduzierbare Messergebnisse. Manteldurchmesser und -materialien sind flexibel wählbar, von 0,64 mm bis 8 mm, mit Werkstoffen wie 1.4541 oder 2.4816, um den Anforderungen verschiedener Umgebungen gerecht zu werden.
Die freigelegten Anschlussdrähte sind in unterschiedlichen Längen von 10 mm bis 60 mm erhältlich, und auf Wunsch können spezielle Anschlussenden oder Zubehör integriert werden. Die Nennlänge des Mantelthermoelements kann individuell an Kundenanforderungen angepasst werden, wodurch das MTE 301 besonders flexibel und vielseitig einsetzbar ist.
Produktvorteile
- Hochpräzise Temperaturmessung mit Typ K, J, L oder kundenspezifischen Thermopaartypen
- Messspitze Klasse 1, Form A oder B für zuverlässige Messergebnisse
- Flexible Manteldurchmesser (0,64 mm – 8 mm) und Materialien (1.4541, 2.4816)
- Freigelegte Anschlussenden in unterschiedlichen Längen
- Individuell wählbare Nennlänge
- Optionales Zubehör verfügbar
Konstruktion
| Thermopaar | Folgende Thermopaar-Typen können je nach Einsatzzweck gewählt werden: - 1 x Typ L - 2 x Typ L - 1 x Typ J - 2 x Typ J - 1 x Typ K - 2 x Typ K - andere Thermopaare - nach Kundenanforderung Typ L gemäß DIN 43710 Typ J und K gemäß DIN EN 60584 |
|---|---|
| Mantel-Durchmesser | - 0,64 mm - 1,00 mm - 1,50 mm - 2,0 mm - 3,0 mm - 4,5 mm - 6,0 mm - 8,0 mm - andere Manteldurchmesser - nach Kundenanforderung |
| Mantelwerkstoff | - 1.4541 - 2.4816 - andere Mantelwerkstoffe - nach Kundenanforderung |
| Ausführung der Anschlussdrähte | - freigelegte Enden L=10mm - freigelegte Enden L=25mm - freigelegte Enden L=40mm - freigelegte Enden L=50mm - freigelegte Enden L=60mm - andere Leitungsenden - nach Kundenanforderung |
| Zubehör (fest) | - ohne - mit Zubehör - nach Kundenanforderung |
| Ausführungsart Messspitze | - Klasse 1, Form A - Klasse 1, Form B |
| Nennlänge | Kann nach Kundenwunsch frei gewählt und in mm angegeben werden. |
Folgende Thermopaar-Typen können je nach Einsatzzweck gewählt werden:
- 1 x Typ L
- 2 x Typ L
- 1 x Typ J
- 2 x Typ J
- 1 x Typ K
- 2 x Typ K
- andere Thermopaare - nach Kundenanforderung
Typ L gemäß DIN 43710
Typ J und K gemäß DIN EN 60584
- 0,64 mm
- 1,00 mm
- 1,50 mm
- 2,0 mm
- 3,0 mm
- 4,5 mm
- 6,0 mm
- 8,0 mm
- andere Manteldurchmesser - nach Kundenanforderung
- 1.4541
- 2.4816
- andere Mantelwerkstoffe - nach Kundenanforderung
- freigelegte Enden L=10mm
- freigelegte Enden L=25mm
- freigelegte Enden L=40mm
- freigelegte Enden L=50mm
- freigelegte Enden L=60mm
- andere Leitungsenden - nach Kundenanforderung
- ohne
- mit Zubehör - nach Kundenanforderung
- Klasse 1, Form A
- Klasse 1, Form B
Kann nach Kundenwunsch frei gewählt und in mm angegeben werden.
