MTE 204

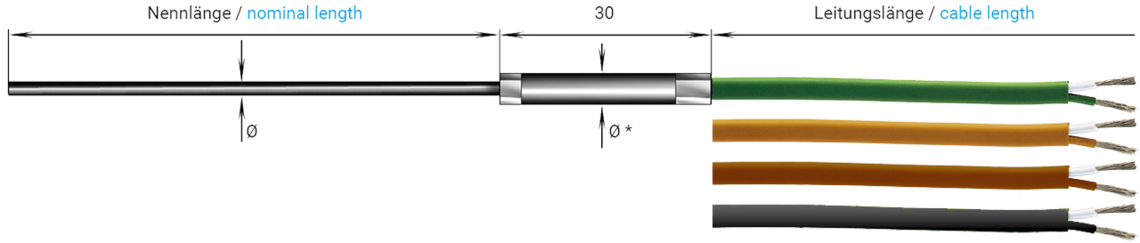

Mantel-Thermoelement mit Besilen (Silikon)-Anschlussleitung A 15-022 HT

Mantel-Thermoelement mit Besilen (Silikon)-Anschlussleitung A 15-022 HT

Mantel-Thermoelement mit Besilen (Silikon)-Anschlussleitung A 15-022 HT

Anwendung/Beschreibung

Als Hersteller von Mantel-Thermoelementen fertigen wir auf Wunsch alle Thermopaare-Typen (Typ K, Typ J, Typ L, Typ S, etc.). Die Kombinationsvielfalt bietet Ihnen die Möglichkeit eine individuelle Zusammenstellung eines Thermoelements, passend zu Ihrer Anwendung, vorzunehmen.

Gerne konstruieren wir auf Anfrage Ihr Mantel-Thermoelement, speziell nach Ihren individuellen Vorgaben.

Konstruktion

Thermopaar

Folgende Thermopaar-Typen können je nach Einsatzzweck gewählt werden:

- 1 x Typ L

- 1 x Typ J

- 1 x Typ K

- 2 x Typ L

- 2 x Typ J

- 2 x Typ K

- andere Thermopaare - nach Kundenanforderung

Typ L gemäß DIN 43710

Typ J und K gemäß DIN EN 60584

Mantel-Durchmesser

- 0,64 mm

- 1,0 mm

- 1,50 mm

- 2,0 mm

- 3,0 mm

- 4,5 mm

- 6,0 mm

- 8,0 mm

- andere Manteldurchmesser - nach Kundenanforderung

Mantelwerkstoff

- 1.4541

- 2.4816

- andere Mantelwerkstoffe - nach Kundenanforderung

Ausführung der Leitungsenden

- blank abisoliert

- Kabelschuhe M4

- Aderendhülsen

- verzinnt

- andere Leitungsenden - nach Kundenanforderung

Anschlussleitungslänge

- 1,0 m

- 1,5 m

- 2,0 m

- 2,5 m

- 3,0 m

- 4,0 m

- 5,0 m

- 10,0 m

- andere Längen - nach Kundenanforderung

Ausführungsart Messspitze

- Form A, isolierte Messstelle, ohne Knickschutz

- Form A, isolierte Messstelle, mit Knickschutz

- Form B, verschweißte Messstelle, ohne Knickschutz

- Form B, verschweißte Messstelle, mit Knickschutz

Alle Ausführungen in Klasse 1

Nennlänge

Kann nach Kundenwunsch frei gewählt und in mm angegeben werden.

Anschlussleitung

Silikon-Anschlussleitung A 15-022 HT

Thermopaar

Folgende Thermopaar-Typen können je nach Einsatzzweck gewählt werden:

- 1 x Typ L

- 1 x Typ J

- 1 x Typ K

- 2 x Typ L

- 2 x Typ J

- 2 x Typ K

- andere Thermopaare - nach Kundenanforderung

Typ L gemäß DIN 43710

Typ J und K gemäß DIN EN 60584

Mantel-Durchmesser

- 0,64 mm

- 1,0 mm

- 1,50 mm

- 2,0 mm

- 3,0 mm

- 4,5 mm

- 6,0 mm

- 8,0 mm

- andere Manteldurchmesser - nach Kundenanforderung

Mantelwerkstoff

- 1.4541

- 2.4816

- andere Mantelwerkstoffe - nach Kundenanforderung

Ausführung der Leitungsenden

- blank abisoliert

- Kabelschuhe M4

- Aderendhülsen

- verzinnt

- andere Leitungsenden - nach Kundenanforderung

Anschlussleitungslänge

- 1,0 m

- 1,5 m

- 2,0 m

- 2,5 m

- 3,0 m

- 4,0 m

- 5,0 m

- 10,0 m

- andere Längen - nach Kundenanforderung

Ausführungsart Messspitze

- Form A, isolierte Messstelle, ohne Knickschutz

- Form A, isolierte Messstelle, mit Knickschutz

- Form B, verschweißte Messstelle, ohne Knickschutz

- Form B, verschweißte Messstelle, mit Knickschutz

Alle Ausführungen in Klasse 1

Nennlänge

Kann nach Kundenwunsch frei gewählt und in mm angegeben werden.

Anschlussleitung

Silikon-Anschlussleitung A 15-022 HT
