T521
Einsteck-Widerstandsthermometer
Einsteck-Widerstandsthermometer Pt100, Pt50, Pt1000, als 2/3/4-Leiterschaltung
Anwendung/Beschreibung
Einsteck-Widerstandsthermometer Pt100 als 2-Leiter/3-Leiter oder 4-Leiterschaltung werden für die Temperaturerfassung an kunststoffverarbeitenden Maschinen oder vergleichbaren eingesetzt. Das VA-Stahldrahtgeflecht der Anschlussleitung dient als mechanischer Schutz.
Zusatzinformationen
- Auch als Pt 500 oder Pt 1000 mit der Grenzabweichung Klasse A oder B erhältlich.
- Einzelne Parameter, z.B. Nennlänge, Anschlussleitung, Federlänge, Doppel-Widerstandsthermometer, in 3- oder 4-Leiterschaltung, Leitungsende oder höher temperaturbeständig, können auf Anfrage ergänzt oder verändert werden.
- Bei einer 2-Leiterschaltung kann nur eine Klassengenauigkeit Klasse B bestätigt werden.
Konstruktion
| Messwiderstand | 1 x Pt 100 |
|---|---|
| Grenzabweichung | Klasse A Klasse B |
| Klassengenauigkeit | - Klasse A - -30°C / +300°C - -100°C / +450°C - Klasse B - -50°C / +500°C - -196°C / +600°C |
| Anschlussart der Innenleiter | - 2-Leiter - andere Leiter - nach Kundenanforderung |

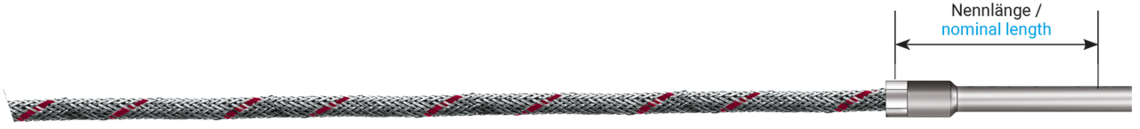

| Nennlänge | - 29 mm - 31 mm |
| Durchmesser | Ø 3,5 mm |
| Werkstoff | 1.4541 |
| Ausführung | - mit Knickschutz - ohne Knickschutz |
| Anschlussleitung | - Thermoleitung Litze/GLS/GLS/VA-Geflecht +400°C - Thermoleitung Litze/PFA/GLS/VA-Geflecht +250°C - andere Anschlussleitungen - nach Kundenanforderung siehe auch Übersicht Anschlussleitungen für Thermoelemente |
| Leitungslänge | Die Länge der Anschlussleitung kann frei gewählt werden. Bitte in m angeben. |
| Anschlussende | - Miniaturstecker - Standardstecker - Miniaturkupplung - Clipse - blank isoliert - Lemo-Stecker Typ - nach Kundenanforderung - Lemo-Kupplung Typ - nach Kundenanforderung - andere Leitungsenden - nach Kundenanforderung |
1 x Pt 100
Klasse A
Klasse B
- Klasse A - -30°C / +300°C - -100°C / +450°C
- Klasse B - -50°C / +500°C - -196°C / +600°C
- 2-Leiter
- andere Leiter - nach Kundenanforderung
- 29 mm
- 31 mm
Ø 3,5 mm
1.4541
- mit Knickschutz
- ohne Knickschutz
- Thermoleitung Litze/GLS/GLS/VA-Geflecht +400°C
- Thermoleitung Litze/PFA/GLS/VA-Geflecht +250°C
- andere Anschlussleitungen - nach Kundenanforderung
siehe auch Übersicht Anschlussleitungen für Thermoelemente
Die Länge der Anschlussleitung kann frei gewählt werden. Bitte in m angeben.
