T393

Massetemperaturfühler

Massetemperaturfühler

Massetemperaturfühler

Anwendung/Beschreibung

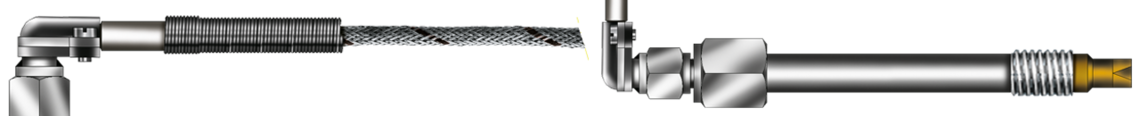

Temperaturfühler für die Temperaturerfassung von formbaren Kunststoffen in Extrudern, Einspritz- Formmaschinen und Einspritz-Werkzeugen eingesetzt. Unsere Masse-Temperaturfühler mit schwertförmiger Fühlerspitze sind schnell­ansprechend und verhindern durch die strömungsgünstige Form jede Art von Schlierenbildung in der Masse. Durch den speziellen Einbau der Messstelle wird der Wärmeableitfehler so gering wie möglich gehalten. Die Fühlerspitzen werden standardmäßig aus Edelstahl, Werkstoff 1.4571 gefertigt. Für besonders abrasive Kunststoffe sind Fühlerspitzen mit CVD-Beschichtung aus Titan Carbid / Titan Nitrid lieferbar.

Zusatzinformationen

  • Auch als Type K, T oder L in den Klassen 1 oder 2 erhältlich.
  • Einzelne Parameter, z.B. Einbautiefe, Anschlussleitung, Doppel-Thermoelement, Pt 100 in 2-, 3- oder 4-Leiterschaltung oder Leitungsende, können auf Anfrage ergänzt oder verändert werden.
  • Härte der Fühlerspitze nach Vickers (HV)
    TiC/TiN                = HV 2400
    Wolfram - Carbit = HV 2080

Konstruktion

Thermopaar

Folgende Thermopaar-Typen können je nach Einsatzzweck gewählt werden:

- Klasse 2

- 1 x Typ J

- 1 x Typ K

- andere Thermopaare - nach Kundenanforderung

Messstelle

Form A, isolierte Messstelle

Maß L1

Kann auf Wunsch in mm angegeben werden.

Maß L2

Kann auf Wunsch in mm angegeben werden.

Temperaturbereich

+600°C

Gewinde

- M18 x 1,5

- andere Gewinde - nach Kundenanforderung

Anschlussleitung

- Thermoleitung Litze/GLS/GLS/VA-Geflecht +400°C

- Thermoleitung Litze/PFA/GLS/VA-Geflecht +250°C

- andere Anschlussleitungen - nach Kundenanforderung

siehe auch Übersicht Anschlussleitungen für Thermoelemente

Leitungslänge

Die Länge der Anschlussleitung kann frei gewählt werden. Bitte in m angeben.

Anschlussende

- Miniaturstecker

- Standardstecker

- Miniaturkupplung

- Clipse

- blank isoliert

- Lemo-Stecker Typ - nach Kundenanforderung

- Lemo-Kupplung Typ - nach Kundenanforderung

- andere Leitungsenden - nach Kundenanforderung

Thermopaar

Folgende Thermopaar-Typen können je nach Einsatzzweck gewählt werden:

- Klasse 2

- 1 x Typ J

- 1 x Typ K

- andere Thermopaare - nach Kundenanforderung

Messstelle

Form A, isolierte Messstelle

Maß L1

Kann auf Wunsch in mm angegeben werden.

Maß L2

Kann auf Wunsch in mm angegeben werden.

Temperaturbereich

+600°C

Gewinde

- M18 x 1,5

- andere Gewinde - nach Kundenanforderung

Anschlussleitung

- Thermoleitung Litze/GLS/GLS/VA-Geflecht +400°C

- Thermoleitung Litze/PFA/GLS/VA-Geflecht +250°C

- andere Anschlussleitungen - nach Kundenanforderung

siehe auch Übersicht Anschlussleitungen für Thermoelemente

Leitungslänge

Die Länge der Anschlussleitung kann frei gewählt werden. Bitte in m angeben.

Anschlussende

- Miniaturstecker

- Standardstecker

- Miniaturkupplung

- Clipse

- blank isoliert

- Lemo-Stecker Typ - nach Kundenanforderung

- Lemo-Kupplung Typ - nach Kundenanforderung

- andere Leitungsenden - nach Kundenanforderung
