Anwendung/Beschreibung
Masse-Temperaturfühler werden zur Temperaturerfassung von formbaren Kunststoffen in Extrudern, Spritzgießmaschinen und Spritzgießwerkzeugen eingesetzt. Die Masse-Temperaturfühler mit schwertförmiger Fühlerspitze sind schnellansprechend und verhindern durch ihre strömungsgünstige Form jegliche Schlierenbildung in der Masse. Durch den speziellen Einbau der Messstelle wird der Wärmeableitfehler so gering wie möglich gehalten. Die Messspitzen bestehen standardmäßig aus Edelstahl, Werkstoff 1.4571. Für besonders abrasive Kunststoffe sind Fühlerspitzen mit einer CVD-Beschichtung aus Titankarbid/Titannitrid lieferbar.
Zusatzinformationen
- Auch als Type K, T oder L in den Klassen 1 oder 2 erhältlich.
Konstruktion

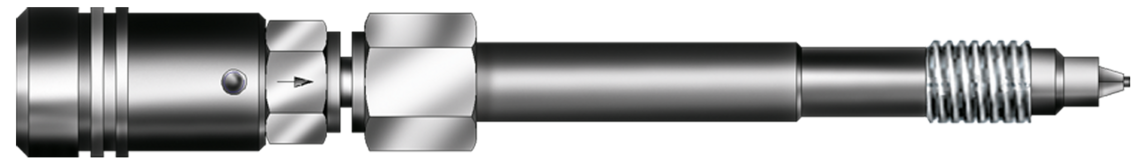

Massetemperaturfühler | Die Abmessungen der Massetemperaturfühler ermöglichen den Einbau in bereits vorhandene Druckaufnehmer-Einbaubohrungen. Die Standard-Gewinde sind 1/2 “-20 UNF und M 18 x 1,5.
Bei schwertförmiger Fühlerspitze ermöglicht eine Markierung die genaue Fixierung des Schwertes in Flussrichtung.
Die Massetemperaturfühler sind in gerader oder Winkelausführung mit: • festangeschlossener Leitung • integrierter Steckverbindung am Ende des Schutzrohres plus Verlängerungsleitung mit Gegenstecker lieferbar. |
---|---|
Ansprechzeit | Zeit SAB T-393 T50 4,4 s T90 8,1 s |
Schwert- und Schaftlänge | - Schwertlänge mind. 5, max. 30 mm - Schaftlänge Standardlänge 152 mm |
Die Abmessungen der Massetemperaturfühler ermöglichen den Einbau in bereits vorhandene Druckaufnehmer-Einbaubohrungen. Die Standard-Gewinde sind 1/2 “-20 UNF und M 18 x 1,5.
Bei schwertförmiger Fühlerspitze ermöglicht eine Markierung die genaue Fixierung des Schwertes in Flussrichtung.
Die Massetemperaturfühler sind in gerader oder Winkelausführung mit:
• festangeschlossener Leitung
• integrierter Steckverbindung am Ende des Schutzrohres plus Verlängerungsleitung mit Gegenstecker lieferbar.
Zeit SAB T-393
T50 4,4 s
T90 8,1 s
- Schwertlänge mind. 5, max. 30 mm
- Schaftlänge Standardlänge 152 mm
