Winkel-Thermoelement

Winkel-Thermoelement

Winkel-Thermoelement

Anwendung/Beschreibung

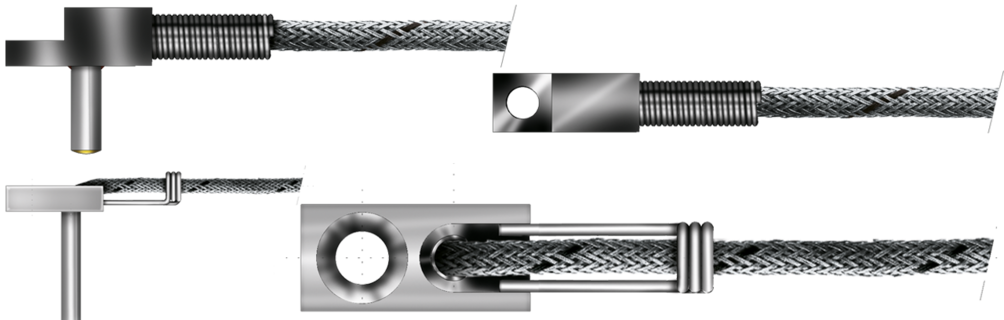

Winkel-Thermoelemente mit Thermoleitung z.B. als Typ J oder Typ K werden häufig für die Temperaturerfassung an Werkzeugen eingesetzt. Einfach mit einer Schraube mit Vorspannung (gewährleistet den Kon­takt zwischen Fühler und der zu messenden Fläche) anzubringen. Das VA-Stahldrahtgeflecht der Anschluss­lei­tung dient als mechanischer Schutz.

Zusatzinformationen

  • Auch als Type K, T oder L in den Klassen 1 oder 2 erhältlich.
  • Einzelne Parameter, z.B. Anschluss­leitung, Doppel-Thermoelement, Nennlänge oder Leitungsende, können auf Anfrage ergänzt oder verändert werden.

Konstruktion

Thermopaar

Folgende Thermopaar-Typen können je nach Einsatzzweck gewählt werden:

Klasse 2

- 1 x Typ J

- 1 x Typ K

- andere Thermopaare - nach Kundenanforderung

Messstelle

- Form A, isoliert

- Form B, verschweißt

Werkstoff

1.4571

Durchmesser

- Ø 3,0 mm

- Ø 4,0 mm

- Ø 5,0 mm

Halte- und Biegefeder

- mit

- ohne

Nennlänge

Kann nach Kundenwunsch frei gewählt und in mm angegeben werden.

Anschlussleitung

- Thermoleitung Litze/GLS/GLS/VA-Geflecht +400°C

- Thermoleitung Litze/PFA/GLS/VA-Geflecht +250°C

- andere Anschlussleitungen - nach Kundenanforderung

siehe auch Übersicht Anschlussleitungen für Thermoelemente

Leitungslänge

Die Länge der Anschlussleitung kann frei gewählt werden. Bitte in m angeben.

Anschlussende

- Miniaturstecker

- Standardstecker

- Miniaturkupplung

- Clipse

- blank isoliert

- Lemo-Stecker Typ - nach Kundenanforderung

- Lemo-Kupplung Typ - nach Kundenanforderung

- andere Leitungsenden - nach Kundenanforderung

Thermopaar

Folgende Thermopaar-Typen können je nach Einsatzzweck gewählt werden:

Klasse 2

- 1 x Typ J

- 1 x Typ K

- andere Thermopaare - nach Kundenanforderung

Messstelle

- Form A, isoliert

- Form B, verschweißt

Werkstoff

1.4571

Durchmesser

- Ø 3,0 mm

- Ø 4,0 mm

- Ø 5,0 mm

Halte- und Biegefeder

- mit

- ohne

Nennlänge

Kann nach Kundenwunsch frei gewählt und in mm angegeben werden.

Anschlussleitung

- Thermoleitung Litze/GLS/GLS/VA-Geflecht +400°C

- Thermoleitung Litze/PFA/GLS/VA-Geflecht +250°C

- andere Anschlussleitungen - nach Kundenanforderung

siehe auch Übersicht Anschlussleitungen für Thermoelemente

Leitungslänge

Die Länge der Anschlussleitung kann frei gewählt werden. Bitte in m angeben.

Anschlussende

- Miniaturstecker

- Standardstecker

- Miniaturkupplung

- Clipse

- blank isoliert

- Lemo-Stecker Typ - nach Kundenanforderung

- Lemo-Kupplung Typ - nach Kundenanforderung

- andere Leitungsenden - nach Kundenanforderung
