T229
Thermoelement zur Schmelze-Temperaturerfassung
Thermoelement zur Schmelzetemperaturerfassung
Anwendung/Beschreibung
Schmelze-Thermoelement zur Messung und Überwachung der Schmelzetemperatur in Spritzdüsen. Die oberflächenbehandelte Messspitze des Temperaturfühlers eignet sich auch für den Einsatz in verstärkten Kunststoffen. Bei entsprechender Einbausituation ragt ausschließlich die nitrierte Fühlerspitze in den Schmelzestrom. Die Temperaturerfassung findet also direkt in der Schmelze statt, ohne weitere Schutzhülse.
Zusatzinformationen
- Auch als Type K, T oder L in den Klassen 1 oder 2 erhältlich.
- Einzelne Parameter, z.B. Gewinde können auf Anfrage ergänzt oder verändert werden.

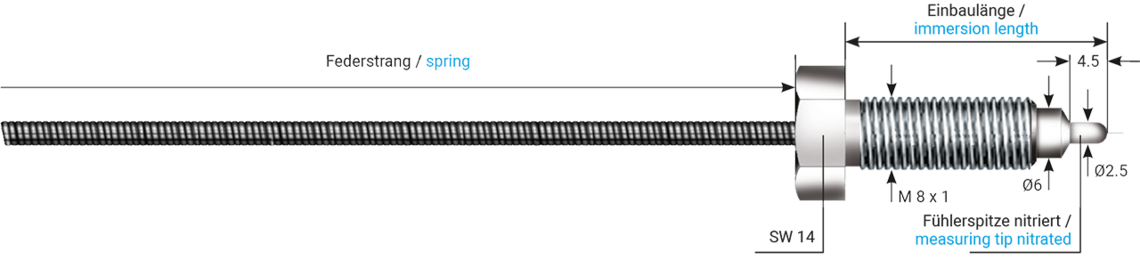

Konstruktion
| Thermopaar | Folgende Thermopaar-Typen können je nach Einsatzzweck gewählt werden: - 1 x Typ J - 1 x Typ K - 1 x Typ T - 1 x Typ S - andere Thermopaare - nach Kundenanforderung |
|---|---|
| Messstelle | Form B, verschweißt |
| Klassengenauigkeit | - Klasse 1 - Klasse 2 |
| Temperaturbereich | 0°C bis + 400°C |
| Gewinde | - M8 x 1 VA - andere Gewinde - nach Kundenanforderung |
| Einbaulänge | 31,5 mm |
| Durchmesser | Ø 6,0 mm / 2,5 mm |
| Anschlussleitung | Thermoleitung Draht/GLS/GLS +250°C siehe auch Übersicht Anschlussleitungen für Thermoelemente |
| Leitungslänge | Die Länge der Anschlussleitung kann frei gewählt werden. Bitte in m angeben. |
| Anschlussende | - Miniaturstecker - Standardstecker - Miniaturkupplung - Clipse - blank isoliert - Lemo-Stecker Typ - nach Kundenanforderung - Lemo-Kupplung Typ - nach Kundenanforderung - andere Leitungsenden - nach Kundenanforderung |
Folgende Thermopaar-Typen können je nach Einsatzzweck gewählt werden:
- 1 x Typ J
- 1 x Typ K
- 1 x Typ T
- 1 x Typ S
- andere Thermopaare - nach Kundenanforderung
Form B, verschweißt
- Klasse 1
- Klasse 2
0°C bis + 400°C
- M8 x 1 VA
- andere Gewinde - nach Kundenanforderung
31,5 mm
Ø 6,0 mm / 2,5 mm
Thermoleitung Draht/GLS/GLS +250°C
siehe auch Übersicht Anschlussleitungen für Thermoelemente
Die Länge der Anschlussleitung kann frei gewählt werden. Bitte in m angeben.
- Miniaturstecker
- Standardstecker
- Miniaturkupplung
- Clipse
- blank isoliert
- Lemo-Stecker Typ - nach Kundenanforderung
- Lemo-Kupplung Typ - nach Kundenanforderung
- andere Leitungsenden - nach Kundenanforderung
