T224

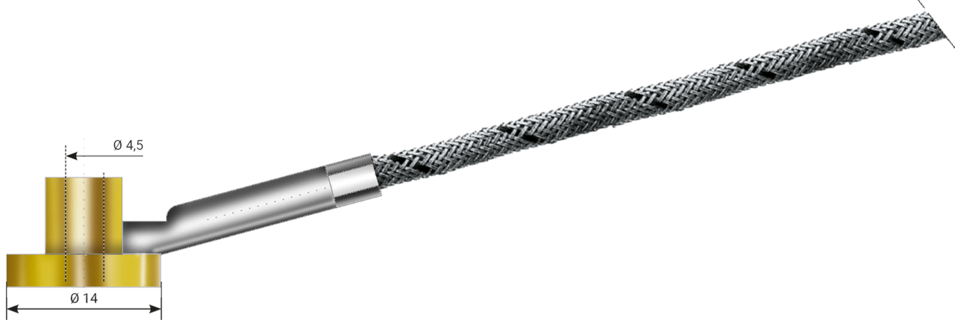

Ring-Thermoelement

Ring-Thermoelement

Ring-Thermoelement

Anwendung/Beschreibung

Thermoelement zur Temperaturmessung an Oberflächen. Das Thermoelement ist einfach mit einer Schraube anzubringen und für zahlreiche Einsatzgebiete geeignet. Das VA-Stahldrahtgeflecht der Anschlussleitung dient als mechanischer Schutz. Dieses Thermoelement ist auch als Type K, T oder L in den Klassen 1 oder 2 erhältlich.

Zusatzinformationen

  • Auch als Type K, T oder L in den Klassen 1 oder 2 erhältlich.
  • Einzelne Parameter, z.B. Anschlussleitung, Doppel-Thermoelement oder Leitungsende können auf Anfrage ergänzt oder verändert werden.
  • Andere Durchmesser des Ringes auf Anfrage.

Konstruktion

Thermopaar

Folgende Thermopaar-Typen können je nach Einsatzzweck gewählt werden:

Klasse 2, Form B

- 1 x Typ J

- 1 x Typ K

- andere Thermopaare - nach Kundenanforderung

Ring-Ausführung

- Ø 14 / 4,5 mm CuSn 6

- andere Ausführungen - nach Kundenanforderung

Nennlänge

Kann nach Kundenwunsch frei gewählt und in mm angegeben werden.

Ausführung

- mit Knickschutz (Schrumpfschlauch)

- mit Glasseidenschlauch (Schrumpfschlauch)

Anschlussleitung

- Thermoleitung Litze/GLS/GLS/VA-Geflecht +400°C

- Thermoleitung Litze/PFA/GLS/VA-Geflecht +250°C

- andere Anschlussleitungen - nach Kundenanforderung

siehe auch Übersicht Anschlussleitungen für Thermoelemente

Leitungslänge

Die Länge der Anschlussleitung kann frei gewählt werden. Bitte in m angeben.

Anschlussende

- Miniaturstecker

- Standardstecker

- Miniaturkupplung

- Clipse

- blank isoliert

- Lemo-Stecker Typ - nach Kundenanforderung

- Lemo-Kupplung Typ - nach Kundenanforderung

- andere Leitungsenden - nach Kundenanforderung

Thermopaar

Folgende Thermopaar-Typen können je nach Einsatzzweck gewählt werden:

Klasse 2, Form B

- 1 x Typ J

- 1 x Typ K

- andere Thermopaare - nach Kundenanforderung

Ring-Ausführung

- Ø 14 / 4,5 mm CuSn 6

- andere Ausführungen - nach Kundenanforderung

Nennlänge

Kann nach Kundenwunsch frei gewählt und in mm angegeben werden.

Ausführung

- mit Knickschutz (Schrumpfschlauch)

- mit Glasseidenschlauch (Schrumpfschlauch)

Anschlussleitung

- Thermoleitung Litze/GLS/GLS/VA-Geflecht +400°C

- Thermoleitung Litze/PFA/GLS/VA-Geflecht +250°C

- andere Anschlussleitungen - nach Kundenanforderung

siehe auch Übersicht Anschlussleitungen für Thermoelemente

Leitungslänge

Die Länge der Anschlussleitung kann frei gewählt werden. Bitte in m angeben.

Anschlussende

- Miniaturstecker

- Standardstecker

- Miniaturkupplung

- Clipse

- blank isoliert

- Lemo-Stecker Typ - nach Kundenanforderung

- Lemo-Kupplung Typ - nach Kundenanforderung

- andere Leitungsenden - nach Kundenanforderung
