T221

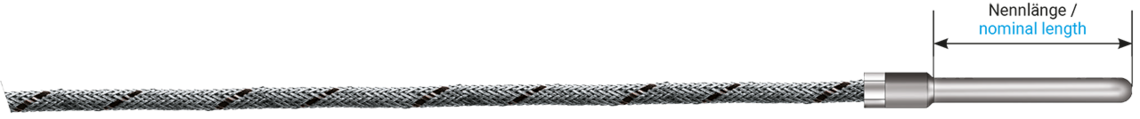

Thermoelement mit Edelstahlhülse

Thermoelement mit Edelstahlhülse

Thermoelement mit Edelstahlhülse

Anwendung/Beschreibung

Das Thermoelement mit Edelstahlhülse wird für die Temperaturerfassung an kunststoffverarbeitenden Maschinen oder vergleichbaren eingesetzt. Das VA-Stahldrahtgeflecht der Anschlussleitung dient als mechanischer Schutz.

Zusatzinformationen

  • Auch als Type K, T, S oder L in den Klassen 1 oder 2 erhältlich.
  • Einzelne Parameter, z.B. Anschlussleitung, Doppel-Thermoelement oder Leitungsende, können auf Anfrage ergänzt oder verändert werden.

Konstruktion

Thermopaar

Folgende Thermopaar-Typen können je nach Einsatzzweck gewählt werden:

Klasse 2

- 1 x Typ J

- 1 x Typ K

- andere Thermopaare - nach Kundenanforderung

Messstelle

- Form A, isoliert

- Form B, verschweißt

Werkstoff

1.4541

Nennlänge

Kann nach Kundenwunsch frei gewählt und in mm angegeben werden.

Durchmesser

- Ø 3,0 mm

- Ø 3,5 mm

- Ø 4,0 mm

- Ø 5,0 mm

- Ø 6,0 mm

- Ø 8,0 mm

Bodenform

- plan

- 118°C

- kugelig

Optional mit Blech

- 8 x 15 mm / Loch Ø 5 mm

- andere Abmessung - nach Kundenanforderung

Ausführung

- mit Knickschutz

- mit Glasseidenschlauch

Anschlussleitung

- Thermoleitung Litze/GLS/GLS/VA-Geflecht +400°C

- Thermoleitung Litze/PFA/GLS/VA-Geflecht +250°C

- Thermoleitung Litze/PFA/PFA +250°C

- andere Anschlussleitungen - nach Kundenanforderung

siehe auch Übersicht Anschlussleitungen für Thermoelemente

Leitungslänge

Die Länge der Anschlussleitung kann frei gewählt werden. Bitte in m angeben.

Anschlussende

- Miniaturstecker

- Standardstecker

- Miniaturkupplung

- Clipse

- blank isoliert

- Lemo-Stecker Typ - nach Kundenanforderung

- Lemo-Kupplung Typ - nach Kundenanforderung

- andere Leitungsenden - nach Kundenanforderung

Thermopaar

Folgende Thermopaar-Typen können je nach Einsatzzweck gewählt werden:

Klasse 2

- 1 x Typ J

- 1 x Typ K

- andere Thermopaare - nach Kundenanforderung

Messstelle

- Form A, isoliert

- Form B, verschweißt

Werkstoff

1.4541

Nennlänge

Kann nach Kundenwunsch frei gewählt und in mm angegeben werden.

Durchmesser

- Ø 3,0 mm

- Ø 3,5 mm

- Ø 4,0 mm

- Ø 5,0 mm

- Ø 6,0 mm

- Ø 8,0 mm

Bodenform

- plan

- 118°C

- kugelig

Optional mit Blech

- 8 x 15 mm / Loch Ø 5 mm

- andere Abmessung - nach Kundenanforderung

Ausführung

- mit Knickschutz

- mit Glasseidenschlauch

Anschlussleitung

- Thermoleitung Litze/GLS/GLS/VA-Geflecht +400°C

- Thermoleitung Litze/PFA/GLS/VA-Geflecht +250°C

- Thermoleitung Litze/PFA/PFA +250°C

- andere Anschlussleitungen - nach Kundenanforderung

siehe auch Übersicht Anschlussleitungen für Thermoelemente

Leitungslänge

Die Länge der Anschlussleitung kann frei gewählt werden. Bitte in m angeben.

Anschlussende

- Miniaturstecker

- Standardstecker

- Miniaturkupplung

- Clipse

- blank isoliert

- Lemo-Stecker Typ - nach Kundenanforderung

- Lemo-Kupplung Typ - nach Kundenanforderung

- andere Leitungsenden - nach Kundenanforderung
