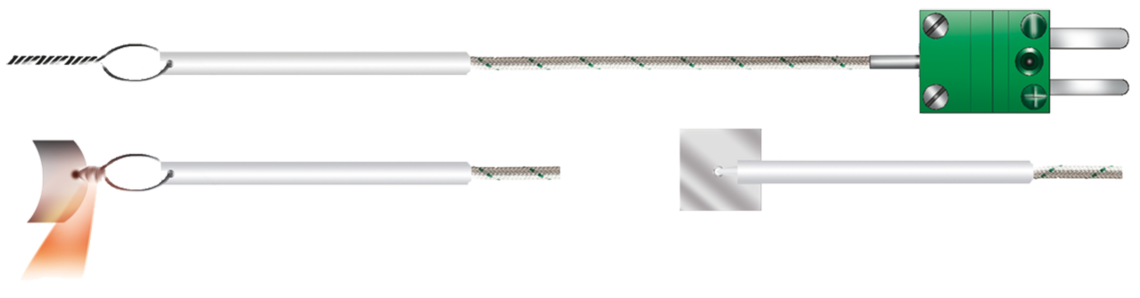

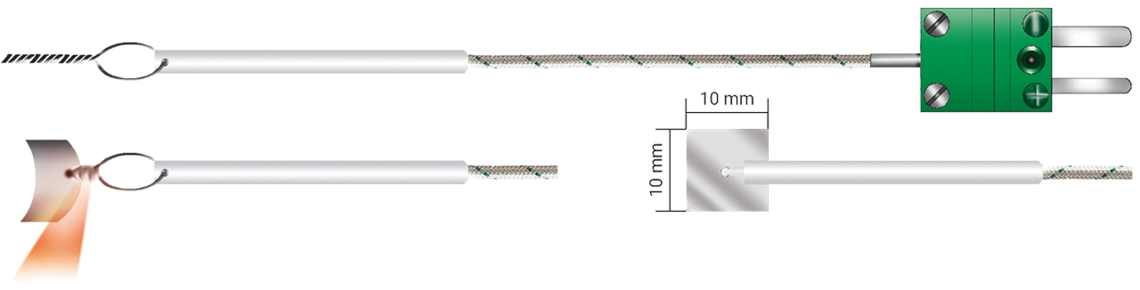

Oberflächen-Thermoelement mit Isolierkörper aus Keramik

Anwendung/Beschreibung

Dieses Oberflächen-Thermoelement kommt z.B. im Abgasbereich zum Einsatz. Dieser Temperaturfühler ist bestens geeignet für eine schnelle und unkomplizierte Messung. Durch ein Anschweißen der Fühlerspitze, kann das Element an der gewünschten Messstelle problemlos angebracht werden.

Zusatzinformationen

Der keramische Isolierkörper ist auch einzeln erhältlich!

Temperaturbereich +400°C; kurzzeitig +600°C (24 h)

Konstruktion

Thermopaar

Folgende Thermopaar-Typen können je nach Einsatzzweck gewählt werden:

- 1 x Typ J

- 1 x Typ K

- andere Thermopaare - nach Kundenanforderung

Anschlussleitung

- glasseidenisolierte Thermoleitung 2 x 0,50 mm Ø +400 °C

- andere Anschlussleitung - nach Kundenanforderung

Anschlussleitungslänge

- 0,50 m

- 1,00 m

- 1,50 m

- 2,00 m

- 3,00 m

- 5,00 m

- 10,00 m

- andere Längen - nach Kundenanforderung

Anschlussende

- Miniaturstecker

- Miniaturkupplung

- Standardstecker

- Standardkupplung

- freie Enden in mm - nach Kundenanforderung

- andere Anschlussenden

Auf Wunsch möglich

mit Chargenzeugnis und Chargenkennzeichnung

Thermopaar

Folgende Thermopaar-Typen können je nach Einsatzzweck gewählt werden:

- 1 x Typ J

- 1 x Typ K

- andere Thermopaare - nach Kundenanforderung

Anschlussleitung

- glasseidenisolierte Thermoleitung 2 x 0,50 mm Ø +400 °C

- andere Anschlussleitung - nach Kundenanforderung

Anschlussleitungslänge

- 0,50 m

- 1,00 m

- 1,50 m

- 2,00 m

- 3,00 m

- 5,00 m

- 10,00 m

- andere Längen - nach Kundenanforderung

Anschlussende

- Miniaturstecker

- Miniaturkupplung

- Standardstecker

- Standardkupplung

- freie Enden in mm - nach Kundenanforderung

- andere Anschlussenden

Auf Wunsch möglich

mit Chargenzeugnis und Chargenkennzeichnung

Konfigurationsbeispiele

Art.-Nr. Bemerkung Typ Leitung Leitungslänge Anschlussende
T100-053-130ohne MontageblechK2 x 0,50 mm GL3000 mmMiniaturstecker Artikel anfragen
T999-056-584mit VA MontageblechK2 x 0,50 mm GL2000 mmMiniaturstecker Artikel anfragen
Art.-Nr.
Bemerkung
Typ
Leitung
Leitungslänge
Anschlussende
T100-053-130
ohne Montageblech
K
2 x 0,50 mm GL
3000 mm
Miniaturstecker
T999-056-584
mit VA Montageblech
K
2 x 0,50 mm GL
2000 mm
Miniaturstecker

Weitere Konfigurationen auf Anfrage möglich.
